haemoglobine

Bonjour,

J'arrive enfin au moment du remplacement de notre coffret de distribution.
J'ai essayé de trouver des photos sur le net pour avoir qq exemples visuels, mais impossible d'en trouver!
Alors je pose la question sur ce forum, est-ce qu'il y a des personnes qui sont intéressé de montrer leur travail, les résultats final en photo?

Peut-être ajouter un sujet dans la rubrique "photos - électricité - coffrets distribution"?

Merci d'avance!

Janin

Bonjour,

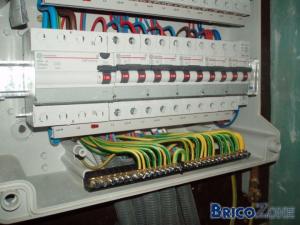

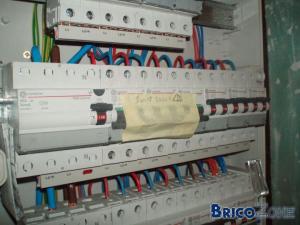

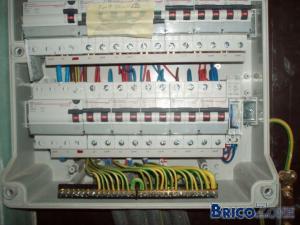

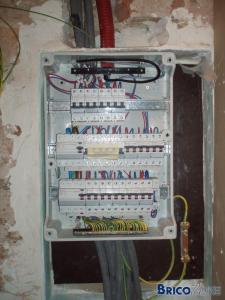

Voici quelques photos du coffret 2x230V sur lequel j'ai booté cette semaine, il n'est pas totalement terminé, le premier étage en partant du haut n'est pas encore alimenté.
Remarque; les liaisons électriques entre les deux étages du bas ont été reliés par du 16² que j'ai eu beaucoup du mal à placer , mais je n'avais rien d'autre sous la main , ce sera changé d'ici peu, le min autorisé étant du 6².

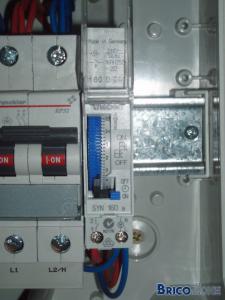

J'en profite aussi pour mettre quelques photos des leds Niko commandées par l'interrupteur horaire, néanmoins, le rendu est bien plus beau à la tombée de la nuit




Janin

Jped

Joli tableau. Propre et immédiatement compréhensible.

haemoglobine

Enfin, des photos
Merci beaucoup!
Ca m'aide à visualiser un peu mieux les choses.
En plus dans la même marque que j'utilise!

Je veux bien croire que le 16mm n'était pas facile à tordre...
Quand je regarde mon fil de terre de près, je comprends ta douleur!

Joli, les leds, comme tu dis, sûrement encore beaucoup plus à la tombée de la nuit!

J'espère que d'autre photos vont suivre, c'est toujours intéressant!
Le mien terminé, j'en ferai autant!
Il y aura mêmes qq photos pour la musée des horreurs de l'installation qui doit être remplacée

Cory

Bonjour Janin,

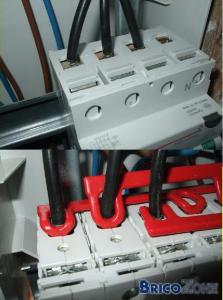

Le fil bleu, neutre, devrait se raccorder sur la borne N du différentiel.

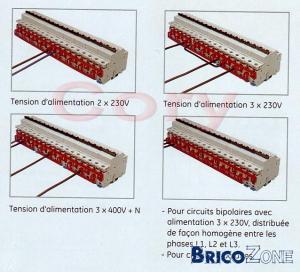

Aussi ne pas faire le raccordement du différentiel vers les peignes avec celui-ci mais utilisez plutôt un VBOs pour ces raccordements.
Au dessus, raccord au différentiel, au dessous raccords vers les peignes.
Ici, raccordement en tri donc sans neutre.
Cory

Janin

Merci à tous pour vos commentaires.

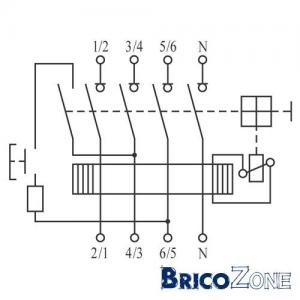

@Cory: d'après le datasheet du différentiel, le raccordement en 2x220v se fait sur les deux bornes du milieu, j'étais étonné aussi de ne pas devoir utiliser le neutre mais apparement il en est ainsi.

Janin

Rio

salut Janin,

Sur les DOJA440, en mono, on raccorde les 2 bornes du milieu sinon le bouton TEST ne fonctionnerait pas.

Janin

Bonjour Rio,

En effet c'est très logique, je n'avais pas vraiment regardé le schéma du bouton test du diff, ça change de différentiel à un autre...faudrait un standard, tout le monde s'y retrouverait plus facilement

haemoglobine

Pour la connexion entre les rangées, comment je peux faire dans mon cas?

Je ne peux pas sortir de mon différentiel 300ma avec 3 fils, tout ne rentre pas dedans...

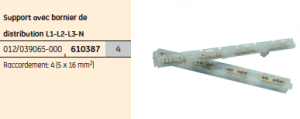

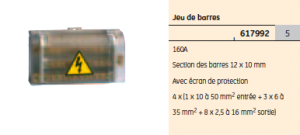

Est-ce qu'on peut se servir de ceci par exemple pour sortir du différentiel et faire la distribution pour les rangées?

Où bien ceci?

Tableau Fix-O-Rail 150 de chez GE Vynckier

pyromana

tu peux utiliser un peigne de distribution pour triphasé. tu relies chaque rangée avec du VOBsouple et chaques disjoncteurs de la rangée, ils seront relié via le peigne de distribution.
tu vois le peigne sur la photo de Cory (rouge) et sur la photo du tableau de Janin c'est la barre en bas de chauqe disjoncteur

Cory

Bonjour,
Désolé Janin; j'avais cru voir du triphasé.
Dans votre cas c'est parfait.
Pour le raccordement vous pouvez utiliser des peignes bipolaire sans problèmes et le raccordement entre rangées avec du VOBs avec embouts.
Cory

Jped

Meuh non, tu branches tes fils sur l'entrée* d'un des disjoncteurs de la rangée (celle protégée par le 300 mA) et avec ça tu repars sur la nouvelle rangée.
* = celle-ci étant alimentée via les peignes.

Kilouti

salut,

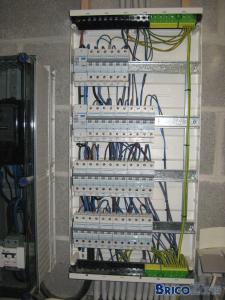

Voici le mien, fait avec mon beauf.

enrishas

Salut,Peux-tu me dire où tu as acheté ton escalier ? Installation comprise ?

Janin

Bonsoir,

C'est la maison d'un ami, sauf erreur de ma part, l'escalier provient de chez diffusion menuiserie à Gosselies, l'installation n'était pas comprise, mon ami a choisi de le monter lui-même.

Son diamètre est de 120cm et je dois dire que c'est assez étroit , si je peux donner un conseil, il vaut mieux opter pour un diamètre plus grand.

Janin

Jped

Très propre et aéré, superbe !

Jped

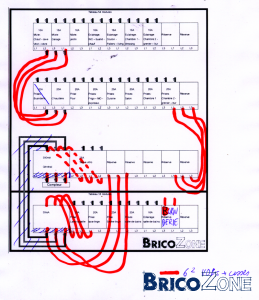

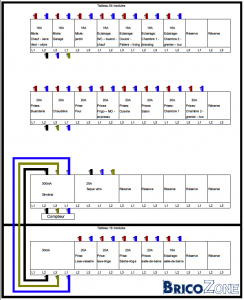

Attention ton schéma est faux. Voici les corrections :

Comme cela jamais qu'un seul fil par borne !

Edit : et pour la clarté, ici on rentre toujours par le bas et on sort toujours par le haut.

haemoglobine

Merci beaucoup pour l'effort! (imprimer, corriger, scanner...)
J'apprécie vraiment!

Là, on ne peut plus clair!

Et voilà, plus de doutes ni de questions, toutes mes réponses en un seul dessin!
Je peux me mettre au vrai travail maintenant!

Merci, une fois terminé, je n'hésiterai pas d'envoyer moi même qq photos!

Jped

Bon boulot, et je suis impatient de voir le résultat.

haemoglobine

Merci, la préparation est presque terminée, il manque encore qq pièces qui doivent entrer en stock demain, installation normalement pour jeudi...
Je vous tiens au courant avec les photos
