Jped

Encore une chose : tu alimentes (et j'ai suivi sans y faire attention) les 2 différentiels par les mauvaises bornes.
Si tu es bien en 3x220V sans neutre, ce sont généralement les 3 bornes les plus à gauche qui sont pour les phases, la borne la + à droite étant pour le neutre.

Cory

Bonjour Jped,
Il est fait mention de 2x230 Volts dans le post #6.
J'avais fait la même erreur.
Ha quand les yeux sont fatigués
Cory

haemoglobine

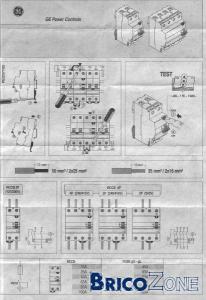

C'est ce que je viens de remarquer aussi sur le dessin technique du différentiel...
Donc, si j'ai bien compris, je déplace simplement mes fils bleu sur les premières bornes de chaque différentiel pour rester sur la même phase.

Cory

Bonjour haemoglobine,
Surtout ne rein changer si vous avez du 2x230 Volts et des différentiels Vynckier.
Dans ce cas vous utilisez les bornes centrales soit 3/4 et 5/6 et 4/3 et 6/5, et peut importe le sens d'entrée ou de sortie.
http://www.bricozone.be/fr/vbimghost...mg&imgid=18617
Cory

haemoglobine

Le 2 x 230 du post 6, c'est Janin.
Non, moi, c'est du 3 x 230.
J'utilise les fils noir, marron et bleu.
Je peux utiliser le N sur le différentiel pour le fil bleu (en cas d'adaption du compteur / alimentation par la suite) ou fait il quand même le déplacer sur la première borne?

Cory

Bonjour haemoglobine,
Si vos différentiels sont des Vynckier alors vous n'utilisez pas le "N" si vous avez du 3x230 Volts, car pas de neutre.
Mais à l'entrée vous raccordez le XVB4x10² de façon normale, c'est à dire le bleu sur la borne "N".
Cory

haemoglobine

Les différentiels sont bien des Vynckier.
Pour la distribution dans le coffret, je peux encore toujours utiliser le fil bleu pour continuer ma phase du fil gris de l'alimentation du 4G10, ou bien pour le mieux un deuxième fil noir?
Je n'ai pas trouvé du 6mm souple en d'autres couleurs que du noir, rouge ou bleu...

Cory

Dans le coffret, si possible, utilisez du fil noir, brun ou gris.
Vous pouvez voir sur le #5 un exemple de raccordement.
Cory

Janin

Bonjour haemoglobine,

Vous dites plus haut utiliser les fils noir, marron et bleu, votre fil gris ne vous sert pas normalement.

Perso, en 3x220V je n'utilise pas le bleu celui-ci étant généralement reservé au neutre, je prend les fils noir, gris et marron, pour la distribution si je n'ai pas les couleurs je mets du noir sur toutes les phases.

Bien à vous,

Janin

Janin

Oups Cory a été plus rapide ...

haemoglobine

@ Janin: pas grave, c'est encore mieux d'avoir plus de réponses

Je vais remplacer mes fils de distribution bleu dans le tableau par du noir alors, pour le mieux!

Merci pour toutes vos réponses!

haemoglobine

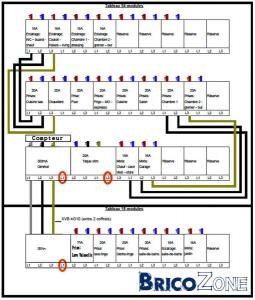

Et voilà après révision:



Si remarques ou conseils, n'hésitez pas!

Quoi faire avec le fil bleu du 4G10 d'un tableau vers l'autre?
Isoler? Avec quoi?

Jped

Hello, ça me semble très bien.
Encore quelques petites choses :

1. Je ne vois plus le circuit "prises buanderie", il n'y a dans cette pièce-là que les prises sèche- et lave-linge ? J'y ajouterais au moins une prise IP55 (sur un disj. 20A sur le diff. 30 mA)
2. Le circuit mixte jardin devrait être sur le 30 mA
3. Remarque : les raccordements d'une rangée à l'autre peuvent bien entendu être mis sur n'importe quelles bornes des peignes, là où c'est le plus facile.
4. Reste à dessiner le schéma unifilaire

Jped

Laisser la longueur et la replier dans un coin du tableau. Ne pas dénuder le bout bien sûr.

Janin

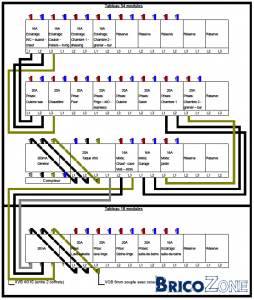

Voici une autre proposition si vous voulez éviter de sectionner les peignes aux différentiels et ainsi éviter aussi de faire des raccordements avec le 6² sur le même rail.

Les endroits entourés en rouge sur les peignes sont les broches à couper à ras.

Comme le précise Jped, il est préférable de placer le circuit jardin sur diff 30mA, ce qui est fait.



Janin

haemoglobine

Merci pour tout ces conseils!
1. Les prises buanderie sont au fait les prises d'une petite cuisine en bas (nous habitons un bel-étage, au 1ièr), où se trouvent le lave- et sèche-linge.
J'ai seulement mis que les prises des machines sous le 30mA
2. Une connaissance m'avait dit que non, mais je le trouve aussi plus sécurisant pour des prises jardin.
3. OK, du moment qu'on reprends les mêmes phases, pas de problème!
4. Plus qu'a...

Et merci pour la réponse pour le fil bleu!

haemoglobine

Oui, effectivement, moins de raccordements de cette façon!

Je n'ai pas l'intention de couper les peignes, mais je pense avoir vu des peignes 12 modules (à vérifier demain) dans un magasin à coté de chez moi, j'avais prévu d'utiliser ceux-ci pour pour éviter que mes peignes sont plombés sur les différentiels lors du contrôle.
Vu de près, je ne sais pas si ils plombes les peignes avec...

Si on coupe les broches, ça ne donne pas de problèmes lors du contrôle?
Comme ça ne se voit pas...
Ou bien barrer ou éffacer la numérotation...

Et de cette façon, je peux normalement brancher mon fil bleu du raccord entre les deux boîtiers sur les "N" de mes deux différentiels , vu qu'ils ne sont pas utilisés!

Egalement un grand merci pour les efforts sur le dessin!

Jped

C'est une solution encore plus propre mais avec un inconvénient à mon sens : c'est qu'une fois le différentiel plombé, il est difficile de défaire les peignes pour remplacer un appareil.
D'autre part j'aime bien pour la clarté immédiate que le courant entre toujours par en bas, mais c'est un peu une maniaquerie

Cory

Bonjour,
Personnellement j'aurais placé les peignes au dessus, mais c'est parfait comme ça.
NE PAS raccorder les différentiels avec les peignes, mais avec du VOBs comme prévus au départ.
La raison ? Facilité en cas d'intervention pour le remplacement d'un disjoncteur ou modifications sans devoir déplomber le différentiel.
Cory

jef2000

Bonjour,

Le différentiel 30ma doit il également être plombé? Si ce n'est pas le cas, on pourrait mettre le différentiel 30ma à la place des disjoncteurs "prise cuisine bas" et "chaudière". De cette manière, le 30ma serait raccordé directement sur le peigne. Il faut juste 3 petites connexions entre les 2 différentiels. Si ça vous pose un problème de couper des bornes de peigne pour le neutre, vous pouvez également placer les différentiels à droite et couper le peigne un peu plus court.
C'est assez proche de ce que j'ai fait chez moi. Que pense les pro de cette configuration?

Un autre avantage, c'est que si vous voulez mettre qqch sur le 30ma dans le tableau principal, vous ne devez pas ajouter un second câble entre les 2 tableaux
