21/01/2010 Vieux

  72 ans, Bruxelles

Bonjour,
Il n'y a aucun intérêt, au contraire, de raccorder le différentiel sur le peigne de distribution.
Le mieux est comme pour le 300 mAm de le raccorder via VOBs.
Certain organisme de contrôle plombe également le différentiel de 30 mAm bien que ce n'est pas une obligation.
Cory

Dernière modification par Cory 21/01/2010 à 14h32.
21/01/2010 Vieux

  38 ans, Brabant Wallon

Je veux bien admettre qu'il n'y a pas d'intérêt à metttre le différentiel sur le peigne, si ce n'est d'économiser 3 connexions. Mais le "au contraire" laisse sous entendre qu'il y à un désavantage et je serai curieux de le connaître (pour mon install, c'est trop tard, c'est déjà fait, mais ça veut toujours mieux d'être bien informé).
Par contre pour le 30ma je vois vraiment pas l'intérêt de le plomber, surtout que dans le tableau de haemoglobine, l'autre bout des VOBs reliés au 30ma peuvent être déconnectés et déplacés sans soucis...
21/01/2010 Vieux

  72 ans, Bruxelles

Bonjour jef2000,
Comme toutes les réponses que je formule dans ce forum elles découle de plusieurs années de pratique.
Je conseille, et ai toujours fait, le raccordement du/des différentiels via VOBs pour le cas ou l'entrée et la sortie de ces différentiels seraient plombés.
Il peut alors être difficile d'intervenir sans briser le scellé et devoir de ce fait faire venir l'organisme pour le replomber.
Pour ce qui est des scellés sur le différentiel de 30 mAm voir mon post #41 où je dit bien que certains organisme de contrôle le plombe malgrè que ce n'est pas utile.
Cory
21/01/2010 Vieux

  42 ans, Hainaut

Vu que les différentiels sont plombés et donc qu'ils ne peuvent être changés, pourquoi ne pas mettre les peignes directement sur les différentiels ?
Si ils devaient être défectueux, comment les remplacer ? Faut il rappeler l'organisme de contrôle ? Tombent-ils en panne ? Il y a un bouton de test donc je pense que oui mais c'est probablement rare ?
Je me doute que si on renforce le compteur et que l'on change donc le différentiel général 40A --> 63A il est faut rappeler l'organisme ?
22/01/2010 Vieux

  56 ans, Bruxelles

Citation:
Posté par haemoglobine Voir le message

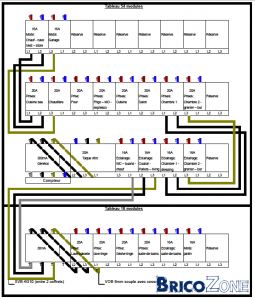

Et voilà la version finale:

Coffret de distribution: photos?
On a également coupé la broche du neutre de la taque de cuisson et effacé les lettres pour que c'est clair!
Bonjour,
Mais alors ton fil gris (partant vers le 30 milli) ne sera pas alimenté !
Tu l'as déjà coupée, cette broche N ? Il ne fallait pas.
Pas grave, décale les 6 fils d'un cran à droite.
Bonne journée.
22/01/2010 Vieux
  Flandre

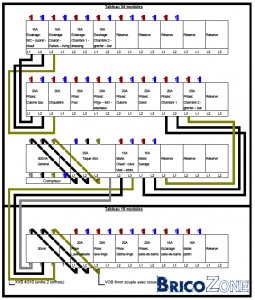

Et voilà la version finale:

Coffret de distribution: photos?

J'ai décidé de laisser le 30mA avec ses disjoncteurs dans le boîtier supplémentaire, plus facile à distinguer du reste.

Placement pour demain (vendredi)!

Je poste les photos dés que possible!

@ Cory: comme déjà lu dans un de vos posts précédents, j'ai bien fait mes peignes sur mesure pour qu'ils ne se trouvent pas sur mes différentiels, j'ai acheté une longueur d'un mètre et coupé des peignes sur mesure, c.a.d., des 14 modules.
On a également coupé la broche du neutre de la taque de cuisson et effacé les lettres pour que c'est clair!
22/01/2010 Vieux

  33 ans, Namur

Citation:
Posté par Cory Voir le message
NE PAS raccorder les différentiels avec les peignes, la raison ? Facilité en cas d'intervention pour le remplacement d'un disjoncteur ou modifications sans devoir déplomber le différentiel.
Cory
Bonjour,

Je ne sais pas s'il est possible de le faire avec Vynckier mais Hager (ma deuxième marque préférée ) y ont pensé.

Coffret de distribution: photos?

Janin
22/01/2010 Vieux

  56 ans, Bruxelles

Citation:
Posté par Janin Voir le message
Je ne sais pas s'il est possible de le faire avec Vynckier mais Hager (ma deuxième marque préférée ) y ont pensé.

Coffret de distribution: photos?

Janin
Bonjour
oui, les modèles "Fixwell". Extractibles, sans vis au dessus et enfichable en dessous.
http://www.gepowercontrols.com/be/fr...deo/popup.html
22/01/2010 Vieux
  Flandre

Citation:
Posté par Jped Voir le message
Bonjour
oui, les modèles "Fixwell". Extractibles, sans vis au dessus et enfichable en dessous.
http://www.gepowercontrols.com/be/fr...deo/popup.html
Cool, mais trop tard! (pour moi en tout cas )
Intéressant pour les installateurs quand même, gain de temps, reste à voir le prix...
22/01/2010 Vieux
  Flandre

Me voilà, avec du courant, mais toujours sur l'ancien coffret...
Eh oui, en rénovation, comme habituellement, il y a des choses, des imprévus, qui prennent leur temps!

Pour commencer, le câble qui sort du compteur...
Du jamais vu! (mais je n'y ai encore jamais touché non plus )
Depuis le noyaux: câble, caoutchouc, tissus, caoutchouc autour des 4 câbles et deux fils en métal (qui servent à "couper" la couche suivante, le plomb, heureusement qu'on est de la génération "boîte à sardine" et qu'on à compris tout de suite à quoi ces deux fils pouvaient bien servir), la couche de plomb, matière noire ?, double couche de métal tourné en spirale autour du tout, et comme couche finale, un gros tissus rouge - orange!
En plus, les bouts du câbles déjà branchés, la couche de protection morte, séché par le temps, se dénudant tout seul!
On a réussi (pfff...) de dégainer un peu plus loin pour récupérer les fils en meilleur état, encore protégé par toutes ces couches, pour nous permettre de les brancher dans la nouvelle boîte de raccords.
Pas étonnant qu'il n'y a plus de travail de ces jours, quand on voit combien de matériaux différents qu'ils utilisaient dans le temps pour faire un bout de fil...
Ca en fait du travail en plus!

Quelques découvertes / surprises:
1. Le compteur dit: 3 x 10A
Dans la boite d'arrivé avant le compteur (seul moyen pour couper le courant
complètement), surprise, il y a 3 fusibles de 20A!
Dans des capsules en porcelaine à moitié cassés...
2. Câble du compteur vers tableau: 4G4 (des années 50...)
Comme celui-ci n'est pas assez long pour aller vers le tableau (et trop rigide de
toute façon), nous avons remplacé le boîtier qui avait les 3 fusibles de l'ancien
général par une A-Box, vu qu'il y a un différentiel général dans le tableau, qui
remplace deux-ci.
Je me demande si ça passe un contrôle...

A cause de tout ça et d'autres choses, le branchement est donc remis à demain, la boîte à fusibles est partie, le câble du compteur est déjà connecté dans sa nouvelle boite, le nouveau coffret déjà à sa place, et les disjoncteurs fixés et raccordé entre-eux sur le cadre.
Demain il ne me reste plus qu'à débrancher les circuits du tableau actuel pour les brancher dans le nouveau, et puis brancher le câble du nouveau tableau!

Pour les pros, c'est peut-être du déjà-vu, mais ça peut aider des bricoleurs amateurs!
23/01/2010 Vieux

  72 ans, Bruxelles

Bonjour haemoglobine,

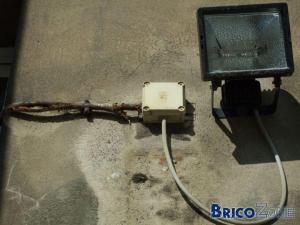

"... double couche de métal tourné en spirale autour du tout, et comme couche finale, un gros tissus rouge - orange!..."
Un câble qu'il faut remplacer absolument.
Interdit de placement actuellement en domestique.
Cory

PS : Sur la photo le câble à perdu sa belle couleur orangée.

Coffret de distribution: photos?
23/01/2010 Vieux
  Flandre

Citation:
Posté par Cory Voir le message
Bonjour haemoglobine,
"... double couche de métal tourné en spirale autour du tout, et comme couche finale, un gros tissus rouge - orange!..."
Un câble qu'il faut remplacer absolument.
Interdit de placement actuellement en domestique.
Cory

PS : Sur la photo le câble à perdu sa belle couleur orangée.

Coffret de distribution: photos?
C'est exactement ça!
Nous, la couleur est également un peu pâli et avec des couches de peintures dessus...
On a vu la couleur orange coté arrière contre le mur.

C'est bien ce que je pense également, seulement, c'est le câble qui sort du compteur plombé et auquel nous n'avons donc pas accès...
C'est à nous de le changer (et rompre les plombages) ou faut il appeler Electrabel etc?
23/01/2010 Vieux
  Flandre

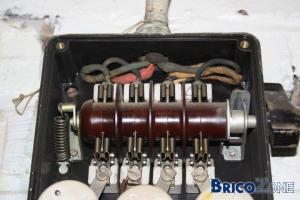

Voilà donc le câblage qui arrive sur le vieux général qu'on a remplacé hier:

Coffret de distribution: photos?

Au dessus le fameux câble arrivé du compteur, peint avec les murs...
On a réussi (en douceur) à le redresser pour arriver à le mettre dans la boîte de raccordement!

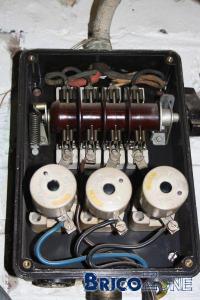

La boîte me semble une pièce de musée, non?
En parfait état, avec le couvercle, complet...

Coffret de distribution: photos?

Dernière modification par haemoglobine 23/01/2010 à 12h56.
23/01/2010 Vieux

  72 ans, Bruxelles

Bonjour haemoglobine,
A remplacer et à tenir avec précaution afin de créer un musée de matériel électrique.
Cory
23/01/2010 Vieux
  Flandre

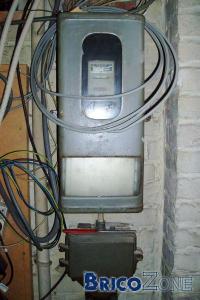

Et voici le compteur avec le câble qui sort par dessus (un peu caché par ses frères), le compteur est plombé par les deux vis d'ouverture sur chaque coté...

Coffret de distribution: photos?

Avec l'arrivé principale en dessous:

Coffret de distribution: photos?

Etonnant qu'on s'alimente là-dessus depuis 10 ans, non?
23/01/2010 Vieux
  Flandre

Citation:
Posté par Cory Voir le message
Bonjour haemoglobine,
A remplacer et à tenir avec précaution afin de créer un musée de matériel électrique.
Cory
Il me semble aussi ;o)

Cory, On peut ouvrir le compteur nous-mêmes pour raccorder le nouveau câble?
Avant que je coupe ma longueur du 4G10 pour raccorder dans le boîtier de raccord qu'on a mis... (Mon 4G10 sur une base de 4G4, ça ne sert à rien pour l'instant...)
De toute façon, la boîte arrivé (photo post 55) avant le compteur est normalement plombé également, non?
Là, cétait pas le cas.
Obligé d'enlever ces 3 fusibles pour couper le courant afin de pouvoir travailler dessus...

Dernière modification par haemoglobine 23/01/2010 à 13h18.
23/01/2010 Vieux

  72 ans, Bruxelles

Cory, On peut ouvrir le compteur nous-mêmes pour raccorder le nouveau câble?
NON SURTOUT NE PAS TOUCHER AUX PLOMBS.
Obligé d'enlever ces 3 fusibles pour couper le courant afin de pouvoir travailler dessus...
Bhein ouai le travail sous tensions est à faire avec la plus grande prudence.
Mais bien appliqué cette intervention n'est pas plus dangereuse que traverser une rue quand le feux est vert pour vous.

Cory
23/01/2010 Vieux
  Flandre

Citation:
Posté par Cory Voir le message
Cory, On peut ouvrir le compteur nous-mêmes pour raccorder le nouveau câble?
NON SURTOUT NE PAS TOUCHER AUX PLOMBS.
Obligé d'enlever ces 3 fusibles pour couper le courant afin de pouvoir travailler dessus...
Bhein ouai le travail sous tensions est à faire avec la plus grande prudence.
Mais bien appliqué cette intervention n'est pas plus dangereuse que traverser une rue quand le feux est vert pour vous.

Cory
Ok, je vais appeler la société lundi pour voir ce qu'ils en disent et laisser les plombs intact...
Je ne vais pas encore raccourcir mon nouveau câble, en cas où, ce serait dommage!
Demander un remplacement de câble, et peut-être qu'en même temps, ils vont dire: on vous remplace le compteur, vu l'engin!
23/01/2010 Vieux

  38 ans, Brabant Wallon

Citation:
Posté par haemoglobine Voir le message
De toute façon, la boîte arrivé (photo post 55) avant le compteur est normalement plombé également, non?
Là, cétait pas le cas.
Effectivement, cette boîte devrait être plombée, sinon rien n'empèche un malhonnête de venir se connecter directement dedans à la sortie des 3 fusibles en porcelaine et bypasser le compteur.
J'espère pour toi que le gestionnaire de réseau va prendre la bonne décision de tout virer et mettre quelque chose d'un peu plus moderne...
23/01/2010 Vieux
  Flandre

Voilà, tout est installé et tout marche
Une bonne préparation simplifie bien les choses.
Heureuse!!!

Les photos vont suivre, plus le courage pour ce soir, après un peu de bagarre avec les câbles qui arrivent dans une goulotte qui est bien remplis, installation terminée vers 20h, puis manger un morceau et maintenant un peu de repos...
