comment raccorder différentiel + Télérupteur ?



07/02/2010 Vieux
  50 ans, Liège

Bonsoir à tous,

Je dispose, d'une part, d'un différentiel Multi 9 Gardif 30 de 30ma 25A qui ressemble à ceci (même schéma que sur le mien : N-L1-L2-L3) apparemment un triphasé + neutre :



D'autre part, un télérupteur wynckier 032/48207-000 16A Bipolaire 220v qui d'un côté a 2x2 bornes et de l'autre 2 bornes : Il ressemble à ceci




Initialement le tout servait à l'enclenchement d'un système bain-bulles dans une baignoire, mais j'ai dû le démonter pour mettre de l'ordre dans mon tableau. J'avais pourtant bien noté sur une feuille les raccordements tels qu'ils existaient mais je n'arrive plus à mettre la main dessus ...

J'ai donc les éléments suivants à brancher :

- une PC à laquelle est raccordé le système (pompe ...)
- un interrupeur en provenance de ma baignoire
- mon différentiel
- la phase et le neutre venant de mon tableau principal

PS: pour le raccordement à la terre, je devais pouvoir m'en tirer )

Questions :
1) comment raccorder correctement différentiel à ma ligne : arrivée de la ligne par le bas ou par le haut ?
2) Quelles sont les bornes qu'il faut raccorder à mon télérupteur pour activer le relai ?
3) sur quelles autres bornes raccorder mes fils en provenance de ma PC ?

Merci d'avance pour le coup de pouce.

Michel
07/02/2010 Vieux

  72 ans, Bruxelles

Bonjour MTBF,
Bhou les antiquités, ce n'est plus de l'électricité mais de l'archéologie industrielle.
Vous commencez un musée ?
1) comment raccorder correctement différentiel à ma ligne : arrivée de la ligne par le bas ou par le haut ?
Peut importe. Mais est' il encore en état ? De plus il n'est plus conforme.
2) Quelles sont les bornes qu'il faut raccorder à mon télérupteur pour activer le relai ?
Les bornes indiquées par la spirale 220 V~.
3) sur quelles autres bornes raccorder mes fils en provenance de ma PC ?
Avez-vous une meilleure photo où l'on verrait toutes les bornes ? Ou un dessin.
Cory

08/02/2010 Vieux
  50 ans, Liège

Bonsoir Cory,

Le matériel est/était opérationnel, du moins avant que je ne le démonte, tout fonctionnait bien !
Pourquoi dis-tu qu'il n'est plus conforme ?

J'ai démonté à nouveau pour faire les photos :

1) vue sur le haut :
comment raccorder différentiel + Télérupteur ?
- En haut, à gauche, sur le télérupteur, il y a 2 bornes : je suppose que c'est là que je peux connecter les 2 fils venant de ma prise de courant sur laquelle est branchée la pompe du bain-bulles ?
- Un pontage de la borne N et L1 du différentiel
- A droite, le bleu (L1) et le rouge (L2) allant/venant de mon tableau.

2) vue du bas :
comment raccorder différentiel + Télérupteur ?
- Sur le haut des bornes du haut du télérupeur figure la mention 220v, je suppose que c'est la bobine ?
Je pensais donc y relier à la borne libre sur ce schéma un des 2 fils venant de mon interrupteur, tandis que le second irait sur la 3° borne du différentiel (avec le rouge) Qu'en penses-tu ?

Dans tous les cas, grand merci déjà de t'être penché sur mon cas !

Michel
09/02/2010 Vieux
Rio

  54 ans, Liège

bonjour MTBF,

Je suis d'accord avec Cory en ce qui concerne ces antiquités...

Il y a une chose que tu ne précises pas : est-ce que ce circuit est protégé par un disjoncteur ? D'où partent les 2 fils (bleu et rouge) qui arrivent au-dessus du différentiel ? Du tableau...oui mais où ?

Dernière modification par Rio 09/02/2010 à 18h28.
09/02/2010 Vieux
  50 ans, Liège

Bonjour/Bonsoir Rio,

Effectivement ... mes 2 fils "en l'air" (bleu et rouge) vont bien sur un disjoncteur 16A dans mon tableau.

Merci,
Michel
10/02/2010 Vieux

  72 ans, Bruxelles

Bonjour MTBF,
Ca devrait être l'inverse.
1) le différentiel.
2) le disjoncteur.
3) le télérupteur.
La commande du télérupteur se fait via les bornes indiquées par la "spirale), les autres bornes sont les "interrupteurs".
Cory
10/02/2010 Vieux
H2O
  Liège

Bonsoir,

Il est vrai que votre différentiel n'est plus conforme aux dernières prescriptions.

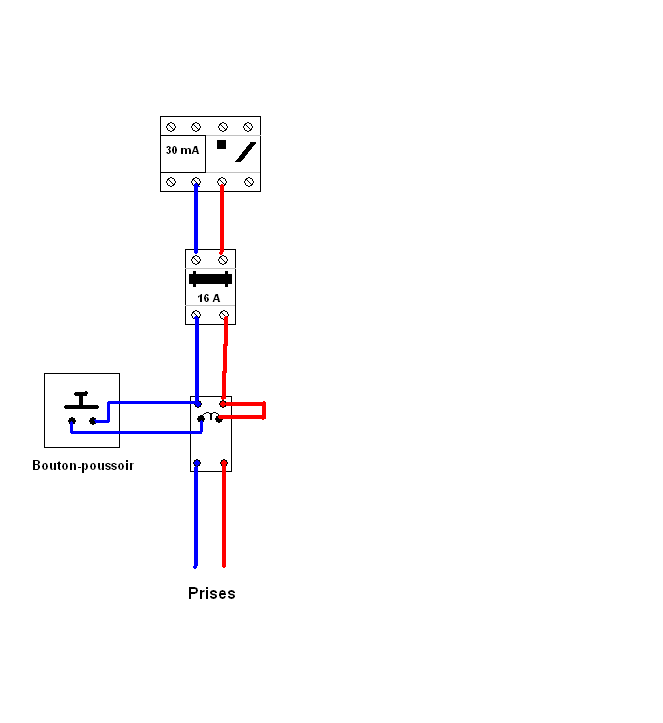

Mais voici le schémas de raccordement.
Bien à vous

comment raccorder différentiel + Télérupteur ?
10/02/2010 Vieux
  49 ans, Hainaut

Il faut faire très attention à la section des conducteurs entre le différnetiel et le disjoncteur de 16A (mini 6² si 40A au compteur sinon, plus à pévoir : 10² pour 63A)
11/02/2010 Vieux
Rio

  54 ans, Liège

bonjour,
MTBF ne dit pas dans quel volume de la salle de bains se trouve la prise (bain bulles) ?
Est-ce que le différentiel "bain bulles" ne doit pas être un 10mA ?

Remarque : le petit fil (bleu) de pontage, sur le haut du différentiel actuel, n'est pas nécessaire si on raccorde le différentiel actuel comme H20 l'indique car le bouton TEST est raccordé en interne sur les 2 bornes du milieu.

Dernière modification par Rio 11/02/2010 à 11h59.
11/02/2010 Vieux

  72 ans, Bruxelles

... et je ne confierait pas ma vie sur un tel différentiel.
Elle vaut plus que le prix d'un nouvel appareil.
Cory
11/02/2010 Vieux
  49 ans, Hainaut

je pense la même chose que vous cher Cory, mais bon il faut quand même donner du travail aux croque-morts non??? Claude François y a même mis de sa personne.
12/02/2010 Vieux
  50 ans, Liège

Bonjour à tous et merci pour tous ces commentaires.

- Ok j'enlève le petit fil bleu de pontage ne servant à rien;
- la PC sur laquelle est raccordée la pompe du bain bulle se trouve dans le garage, sur le mur jouxtant la SDB ("je pense" que le 10mA n'était donc pas nécessaire à cet endroit mais si vosu pensez qu'il vaut mieux en mettre un .. ?)
- Je permuterai donc l'orrdre : disjoncteur puis différentiel puis télérupteur;

- Pour la section entre le disjoncteur et le différentiel, je regarderai ce que j'ai au compteur.

merci pour ces précieux conseils !
Bonne journée,
Michel
15/02/2010 Vieux
  62 ans, Bruxelles

Citation:
Posté par Cory Voir le message
... et je ne confierait pas ma vie sur un tel différentiel.
Elle vaut plus que le prix d'un nouvel appareil.
Cory
Bonjour Cory,
La question posée par MTBF est intéressante..! Un différentiel devient-il obsolète ? à partir de quand ? Un ancien modèle ne déclenche-t-il pas aussi bien qu'un modèle récent à la valeur assignée ?

Faut-il remplacer régulièrement le différentiel ? qu'en est-il des disjoncteurs?

Merci,

Bernard.
