Nouveau tableau electrique dans une renovation

Page 1 sur 3 1 23 Page suivante


17/02/2010 Vieux

  Flandre

Salut à tous,

Voilà, j'entame mon chantier electrique dans ma maison en renovation totale, donc remplacement du compteur, disjoncteur et donc bien sûr du tableau electrique....et surtout visite de conformité par Vinçotte à la clef!

Après avoir survolé (et appris sur) de nombreux sujets sur le forum, voici comment j'envisage mon installation electrique et son raccordement (je précise que je n'ai aucune formation d'electricien ou autre hein...soyez indulgent et dites moi ce que vous en pensez )

Donc, au RdC, nous avons :

Dans le salon :

1x3G2.5²à16A pour 7 prises (TV, lecteur dvd, lampes d’appoint, ampli guitare , synthé , ordinateur, telephone...)


1x3G2.5²à16A pour 5 prises (lampes d’appoint, objets divers…)
1 prise extérieure
1 lumière halogène extérieur à détecteur de mouvement
1x3G1.5²à10A pour 5 lumières différentes
1 rampe de spots basse tension dans les escaliers



Dans la cave :

1x3G2.5²à20A pour 1 prise ballon cumulus
1 prise de courant
1 lumière néon



Dans la cuisine :

1x3G6²à32A pour une plaque vitro céramique
1x3G2.5²à20A pour un four électrique
1x3G2.5²à20A pour un lave vaisselle
1x3G2.5²à16A pour 6 prises (grille pain, cafetière, bouilloire, micro onde, TV, robot
culinaire…)
1 rampe 4 spots
1x3G2.5²à16A pour 3 prises (frigo, congélateur et hotte aspirante)
1x3G2.5²à10A pour 1 rampe 5 spots
pour 1 rampe 3 spots
pour 1 lumière
pour 1 rampe de 3 lumières extérieures



Dans la buanderie :

1x3G2.5²à20A pour un lave linge
1x3G2.5²à20A pour un sèche linge
1x3G2.5²à16A pour 1 prise radiateur électrique 1000W
pour 1 rampe 4 spots
pour 1 lumière extérieure (puits)
pour 1 prise extérieure pompe surpresseur 800w (puits)
pour une lumière
pour une lumière WC

1x3G2.5²à16A pour 1 prise chaudière gaz (175W ?)
pour 1 prise électrique (fer à repasser)
pour 4 prises vers le garage
pour 2 lumières vers le garage




A l’étage, nous avons :

Dans la chambre 1 :

1x3G2.5²à16A pour 5 prises (TV, lampes de chevet, radio réveil…)
pour 1 lumière


Dans la chambre 2 :

1x3G2.5²à16A pour 6 prises (idem chambre 1)
pour 1 lumière
pour 1 lumière (hall)


Dans la salle de bain :

1x3G2.5²à16A pour 1 lumière en volume 3
pour 1 lumière lavabo
pour 1 prise WC (Sani broyeur)
pour 2 prises « rasoir »
pour 2 prises

Dans le grenier (projet futur de 3 ou 4 chambres alimentées par radiateurs électriques) :

1x3G2.5²à16A pour 8 prises
1x3G2.5²à16A pour 8 prises
1x3G1.5²à10A pour 8 lumières


Voilà qu'en pensez vous? Est-ce une bonne repartition?
Y'a t-il des disjoncteurs suralimentés qui seraient susceptibles de sauter pour rien ou frequemment?
Auriez vous des modifications à apporter? Une repartition plus judicieuse? Par exemple, mieux ne vaut il pas passer un cable 3G4² pour le lave linge et seche linge plutot que 2 cables 3G2.5²?
Ne vaut il pas mieux regrouper toutes les prises exterieures ensemble? Doit on les considérer comme "humides" et les brancher sur le disjoncteur de la salle de bain comme celle de la cave?

Autre question importante, quel marque,type et modèle de tableau electrique me conseillez vous? Et surtout où le trouver (web, magasin)? J'ai fait quelques magasins de bricolage en Belgique (bricoltout, hubo), mais je n'ai rien trouvé....
Je ne sais pas vraiment quoi acheter comme tableau (français ou belges), combien d'interrupteur differentiel ai je besoin et de quel type (A, AC)?

Ensuite, je suis actuellement en 25A monophasé 220V, cela me parait peu pour l'equipement que je prévois.
J'ai donc appelé Eandis pour une extension de raccordement, ils me proposent 40 ou 62A mais n'etaient pas trop en mesure de me dire ce qu'il me fallait... , que prendriez vous à ma place?
Je prevois un remplacement de compteur (le mien est à rouleau et date de 1985) par un digital avec fonction heures pleine et creuses et un nouveau disjoncteur général.
Est ce à Eandis de me les fournir et de faire les branchements en meme temps que l'extension de raccordement?

Enfin, en ce qui concerne les liaisons equipotentielles, si j'ai bien compris je dois relier à la terre (2 piquets separés de 3m minimum enfoncés à 1m50 de profondeur reliés à ma barrette de terre sur mon tableau) toutes les parties metalliques de ma maison?
En fait, j'ai juste un tuyau de gaz (toute ma plomberie est en PER) et 2 gros fers IPN... ma douche sera italienne donc un bac en carrelage ciment et ma baignoire en PVC...ai je oublié quelque chose? Les rails de placo doivent ils etre reliés à la terre??

Voilà, j'arrete mes questions...elles sont deja bien assez nombreuses comme ça et j'espere que vous pourrez m'aider dans mon auto-formation d'electricité et surtout dans l'avancement de mon chantier...

Merci d'avance!
17/02/2010 Vieux
  44 ans, Hainaut

-voila qui repondra a tes questions:http://www.bricozone.be/fr/attachmen...3&d=1265472884

-pour les MAL,sechoir,LV pas de probléme pour du 3G2.5 mais sur circuit spécifique et sur diff 30mA ( et la sdb )

-Pour le matos PAS CHEZ "brico" vas chez un grossiste accessible aux particuliers,pas en france ( pas les meme normes )

-Hager est un bon rapport Q/P voici les ref pour du Mono

HAGER

VB54R

Coffret Vega - 3R. - 54 M. - porte transparente
HAGER

MWN216

Disjoncteur 3kA - C - 2P - 16A - 2M
HAGER

MWN220

Disjoncteur 3kA - C - 2P - 20A - 2M
HAGER

MWN225

Disjoncteur 3kA - C - 2P - 25A - 2M
HAGER

KDN263B

Barre de pontage 2P 63A fourche 10mm² 57M
HAGER

CDA240E

Interrupteur différentiel 2P 40A 30mA type A
HAGER

CFA240E

Interrupteur différentiel 2P 40A 300mA type A
pour les type de diff en france A et Ac en belgique A

-pour le compteur si pas de besoin particulier 40A mono avec bi horaire

-pour la terre regarde sur le lien page 5 poure rail placo (equipotentielle supplémentaire).

bien à toi.
17/02/2010 Vieux
  Brabant Wallon

Bonjour
Je suis dans le meme cas que toi, je refait toute mon installation electrique. J'ai trouvé pas hasard un site internet de fournitures avec de tres bon prix:
http://www.my-electro.be/fr/
J'ai retiré ma commande a l'entrepot, la personne qui le gère est tres serieuse.
J'y ai d'abord fait une commande de 460€ pour les cables pour voir, puis une commande de 1300€ pour interrupteur, prise, disjoncteur...
Rien a dire, tout etait ok, sans surprise.
17/02/2010 Vieux
  35 ans, Liège

Petite remarque pour être sûr :

Citation:
1x3G2.5²à16A pour 7 prises (TV, lecteur dvd, lampes d’appoint, ampli guitare , synthé , ordinateur, telephone...)
Les prises TV et téléphone (voir ordinateur) ne fonctionne pas avec le même cable et ne sont pas raccordées au coffret électrique. Il faut les raccordé au boitier qui est installé par le fournisseur et il faut des cables différent (coaxial pour la TV,RJ45 pour l'ordinateur si on veut les relier entre eux, RJ11 pour le téléphone).
17/02/2010 Vieux
  36 ans, Luxembourg

Citation:
Dans la cave :

1x3G2.5²à20A pour 1 prise ballon cumulus
1 prise de courant
1 lumière néon
Si vous mettez la lumière sur le même circuit cela devient un circuit mixte donc vous passez en 16A.
17/02/2010 Vieux
  32 ans, Bruxelles

Citation:
Posté par dbilloir Voir le message
Bonjour
Je suis dans le meme cas que toi, je refait toute mon installation electrique. J'ai trouvé pas hasard un site internet de fournitures avec de tres bon prix:
http://www.my-electro.be/fr/
J'ai retiré ma commande a l'entrepot, la personne qui le gère est tres serieuse.
J'y ai d'abord fait une commande de 460€ pour les cables pour voir, puis une commande de 1300€ pour interrupteur, prise, disjoncteur...
Rien a dire, tout etait ok, sans surprise.
La belle pub...
17/02/2010 Vieux

  Flandre

Tout d'abord, merci pour vos reponses!

Citation:
-voila qui repondra a tes questions:http://www.bricozone.be/fr/attachmen...3&d=1265472884
Oui, j'ai deja ça, je m'en suis fortement inspiré...c'est ma bible en ce moment!

Pour les references de compteurs, les liens ne fonctionnent pas mais merci pour les references, je vais regarder à tout ça.

Citation:
pour la terre regarde sur le lien page 5 poure rail placo (equipotentielle supplémentaire).
Donc, on peut considérer les rails de placo comme "elements conducteurs etrangers" ou "charpente metallique batiment"?

Citation:
Bonjour
Je suis dans le meme cas que toi, je refait toute mon installation electrique. J'ai trouvé pas hasard un site internet de fournitures avec de tres bon prix:
http://www.my-electro.be/fr/
Super! C'est ce genre de site specialisé que je cherchais (type bis electric mais belge). Merci pour le lien!

Citation:
Petite remarque pour être sûr :

Citation:

1x3G2.5²à16A pour 7 prises (TV, lecteur dvd, lampes d’appoint, ampli guitare , synthé , ordinateur, telephone...)

Les prises TV et téléphone (voir ordinateur) ne fonctionne pas avec le même cable et ne sont pas raccordées au coffret électrique. Il faut les raccordé au boitier qui est installé par le fournisseur et il faut des cables différent (coaxial pour la TV,RJ45 pour l'ordinateur si on veut les relier entre eux, RJ11 pour le téléphone).
Oui, quand je dis prise TV, ordi, telephone...je parle juste de leur alimentation en 220V.
Après, en effet, il faut que je prevoit les cables specifiques (antenne TV, cable tel, adsl...)

Citation:
Si vous mettez la lumière sur le même circuit cela devient un circuit mixte donc vous passez en 16A.
Ok, merci pour le tuyau...donc si je comprends bien tout circuit mixte (prise+lumiere) doit etre protéger par un disjoncteur 16A maxi?
17/02/2010 Vieux

  Flandre

Sinon, selon vous je peux partir sur ce type d'installation sans probleme?
Ce n'est donc pas genant d'avoir sur le meme circuit, donc protégées par le meme disjoncteur des prises interieures et exterieures?
17/02/2010 Vieux
  44 ans, Hainaut

non ,mais pour une raison de securité les prises exterieur sont tj mieux sur une alim séparée pour pouvoir les commander par horloge et surtout les couper en cas de longue absence
17/02/2010 Vieux

  Flandre

Ok, en fait c'est surtout pour m'arranger dans le passage de mes cables par rapport à l'architecture de la maison...le principal c'est que Vinçotte accepte ce mixage interieur/exterieur!
Il n'y aura qu'une prise etanche fermée par couvercle pour un taille haie ou tondeuse electrique, 3 luminaires de terrasse commandés de l'interieur et un halogène à detecteur de mouvement à proximité de la porte de service.
19/02/2010 Vieux

  Flandre

Je reviens à la charge avec quelques questions (peut etre bêtes mais bon )...

1) Est ce que les boites de derivation peuvent etre sous le placo ou doivent elles etre obligatoirement accessibles?

2) Je voudrais prevoir du courant dans la grange au fond du jardin (la grange se situe à environ 5m de la derniere piece de la maison), à quelle profondeur doit etre entérré le cable electrique et faut il une gaine speciale (ou une simple gaine grise suffit)?

3) Peut on (et j'espere que oui ) passer 6 cables dans la meme gaine pour 2 alimentations differentes? (ex: 2x 3G2,5² pour le lave linge et le seche linge sur 2 disjoncteurs differents mais dans la meme gaine)

4) Quelle est la hauteur minimum d'une prise de courant pour machine à laver, seche linge (machine à eau) dans une piece où il y a forcemment des evacuations d'eau donc risque d'eclaboussures?

Voilà, ce sera tout....(pour le moment )

Merci d'avance.
19/02/2010 Vieux
  44 ans, Hainaut

-utilise tes blochers comme boites ,ainsi tu auras tj acces

-60 cm de profondeur,tu peux mettre de l' XVB mais une gaine de tirage est tj mieux

- dans ton cas oui

- il n'y a pas de hauteur autre que celle du RGIE:

Toutes les prises sont munies d’une broche de terre raccordée (contact de terre latéral interdit) et sont de type «sécurité enfant» (impossible d’y introduire un objet métallique, tel qu’un fil de fer). Les prises apparentes sont installées à 15 cm du sol au minimum dans les locaux secs et à 25 cm dans les autres locaux, sauf lorsqu’elles sont intégrées dans les plinthes ou encore sous certaines conditions pour les prises de sol.
19/02/2010 Vieux

  Flandre

Merci pour les renseignements!

Par contre, c'est quoi des blochers??

Et quand tu dis "dans ton cas oui", tu veux dire dans mon exemple.
On peut donc mettre plusieurs cables (ex: 2 phases, 2 neutres et 2 terres) dans la meme gaine.

Je reviens sur la repartition de mon installation electrique.
Je m'apprete à commander mon tableau electrique et je me rend compte que je n'ai que 21 modules (en comptant les 2 differentiels) donc un tableau 36 modules me suffit largement...
Ca me parait peu 21 modules (maison de 240m² avec les 2 etages) quand je vois qu'il se vend des tableaux à 54 ou 72 modules...c'est pour des palais ou des appartements ces grands tableaux???!
19/02/2010 Vieux

  35 ans, Bruxelles

Citation:
Posté par rolio62 Voir le message
3) Peut on (et j'espere que oui ) passer 6 cables dans la meme gaine pour 2 alimentations differentes? (ex: 2x 3G2,5² pour le lave linge et le seche linge sur 2 disjoncteurs differents mais dans la meme gaine)
Je pensais que c'était interdit 2 circuits dans la même gaine?
... ou alors est-ce deux circuits dans la même boite de dérivation?

Est-ce une bonne pratique ou oune règle de la RGIE?

Mart
19/02/2010 Vieux

  Flandre

Citation:
Je pensais que c'était interdit 2 circuits dans la même gaine?
... ou alors est-ce deux circuits dans la même boite de dérivation?
J'espere qu'aucun des 2!
Je suis parti de 6 fils 2.5² dans la meme gaine (pour economiser de la place dans la goulotte et sur les murs, du temps de passage et de la gaine) qui abouchent dans une boite de derivation (sur 6 dominos) puis 3 fils qui repartent vers la prise lave linge et 3 autres vers la prise seche linge.
Je vois pas trop où est le probleme/risque...mais bon, si c'est la GGIE qui le dit...
Quelqu'un peut confirmer???
20/02/2010 Vieux

  72 ans, Bruxelles
  Cory est connecté maintenant
Bonjour rolio62,
Vous pouvez placer plusieurs câbles de circuits différents dans une même goulotte mais pas de fil VOB de circuits différents.
Tout comme les boites de raccords peuvent recevoir plusieurs arrivées et départ mais d'un seul circuit.
Un circuit étant défini au départ d'un seul disjoncteur, "x" disjoncteurs = "x" circuits.
La raison étant la sécurité.
Cory
20/02/2010 Vieux

  Flandre

Aie aie aie...je sens que je vais devoir demonter et degainer....

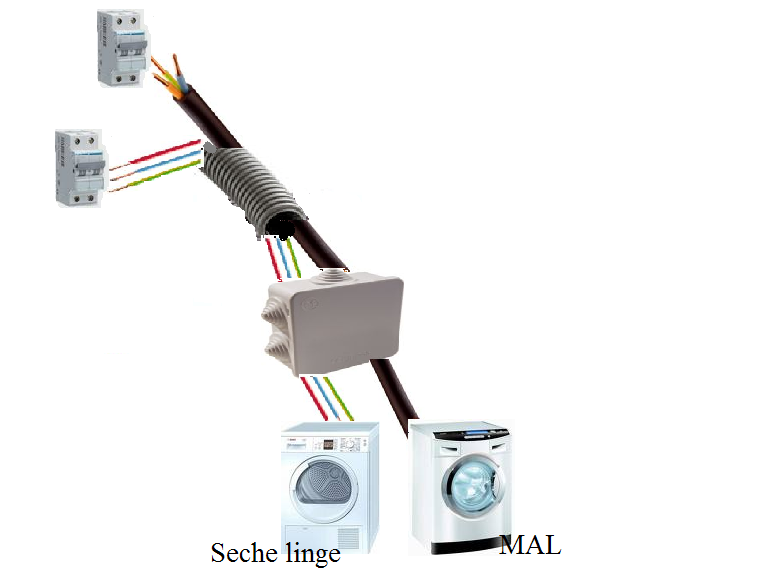

Pour etre sur de bien m'etre fait comprendre, voici en schema ce que j'ai fait:

Nouveau tableau electrique dans une renovation






On voit bien qu'il s'agit de 2 circuits bien distincts mais qui partage la meme gaine...Ou est le danger? Surtout que pour bien differencier les 2 circuits et pensant bien faire j'ai passé un cable RO2V et 3 cables H07VU, donc vraiment pas de risque de melanger les circuits!
Enfin bon s'il faut tout demonter je le ferai... , tu peux confirmer Cory?

Merci,
20/02/2010 Vieux

  72 ans, Bruxelles
  Cory est connecté maintenant
Bonjour rolio62,
Je ferais l'arrivée dans deux boites distingues côte à côte afin d'éviter toutes confusions.
Cory
20/02/2010 Vieux
Rio

  54 ans, Liège

Bonjour,

Je ne crois pas qu'on puisse utiliser le câble Ro2V en Belgique ; il ne répond pas aux normes belges. D'après ses caractéristiques, c'est un câble "Non propagateur de la flamme" (F1) et pas "Non propagateur de l'incendie" (F2) !

Qu'en pensez-vous Cory et les autres... ?

Dernière modification par Rio 20/02/2010 à 14h22.
20/02/2010 Vieux

  72 ans, Bruxelles
  Cory est connecté maintenant
Effectivement le Ro2V répond aux normes Française.
http://www.bricozone.be/fr/electrici...ique-4249.html
http://www.elteccable.be/cables/cabl...-basse-tension
Je le remplacerait par un XVB.
Cory
Page 1 sur 3 1 23 Page suivante


A lire également sur BricoZone...
Tableau électrique derrière une porte Par jvdbiest dans Electricité, +13 03/12/2009
rénovation tableau électrique Par Benbux dans Electricité, +7 30/06/2009
nouveau tableau électrique Par jfmulquin dans Electricité, +23 21/04/2009
Rénovation tableau électrique Par knightrider dans Electricité, +5 12/11/2008
Nouveau compteur et déplacement de tableau électrique Par thibouille dans Electricité, +2 01/09/2007


Forum Electricité : Voir ce forum, Nouveautés, Actifs, Sans rép
Tout BricoZone : Page de garde, Dernieres 24h

Photos au hasard
Voir toutes nos photos


Pas encore membre de BricoZone ?!
Attention Pour participer, poser une Question ou Répondre : inscrivez vous !
Ceci vous permettra également de recevoir un email lors des réponses.
Mais même si vous ne voulez rien écrire : vous pourrez surveiller les forums et leurs nouveaux messages, et obtenir une vue rapide de tous les nouveaux messages depuis votre dernière visite !
Tout ceci est évidemment gratuit et rapide.

Visitez aussi : BricoZone France, nos Blogs. On aime GamerZ, Astel, JardiZone et InternetVista.

Connexion!
Identifiant
Mot de passe

Inscription - Oublié ?

Annuaire Pro

AlarmeMaison.biz

Pour nous la sécurité de votre maison n'est pas un vain mot.. Alarmes en KIT de bricolage!!


SUNNYHEAT by FOXeco

Chauffage infrarouge longues ondes. Le système le + économique, écologique & et sain au monde !


Eco Home sprl

Gestionnaire de projet de Construction de maisons individuelles


Ent Chif Eric construction

Entreprise de gros oeuvre, maçonnerie façade, annexe, aménagement extérieur, transformation, etc

Ajoutez votre société
