Bonjour a tous.
Voila mon soucis, j'ai refais toute mon installation électrique.
Mon arrivée est 3x220v.
J'ai mis en tête un diff 300mA tetra(3Phase+N), là ou j'ai ré-injecter une phase; pour repartir sur mes disjoncteurs mono avec un peigne L1 L2 L3 (voir schéma).

Lors de mise sous tension, je réenclenche juste 1disjoncteur (éclairage) et mon diff déclenche, hors lorsque j'enlève le peigne et raccorde avec un Vob ça fonctionne.
Est-ce le peigne qui n'est pas approprié?
Merci pour votre aide.

omega.067

Bonjour
déjà, il faudrait voir le schéma dont tu parles
diff tétra, dis tu, bon, mais tu parles d'un peigne L1,L2,L3, et que fait la borne de neutre du diff sur le peigne ?
explique un peu plus, qu'on "dépatouille" ton bazar

crac93

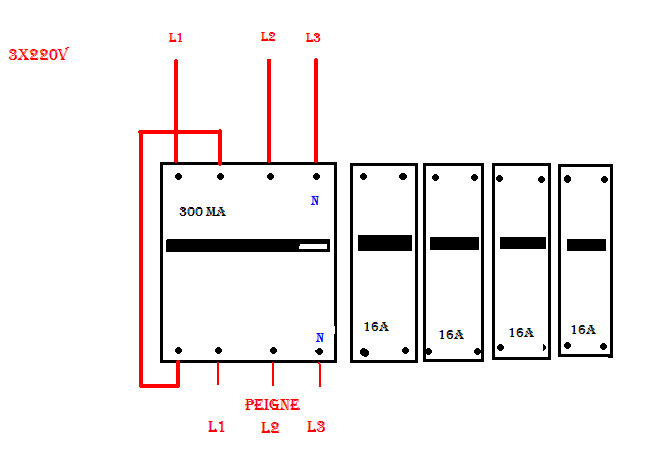

voici mon schéma de raccordement:

omega.067

place ton différentiel à droite des disjoncteurs, tu supprime le pont ,et tu n'utilise pas le neutre en tant que phase, ce sera déjà plus "logique", ensuite on verra

crac93

mais tu veux dire de ne pas connecter la borne du neutre? Comment va déclenché le diff si rien au neutre?

omega.067

Le neutre n'entre pas en ligne de compte sur du 3x230, sauf si tu dispose d'un diff antédiluvien, et encore, ça ne concerne que le bouton test

Cory

Bonjour crac93,
En principe vous devriez avoir le schéma sur ou avec votre différentiel qu'il suffit de suivre.
Cory

crac93

ok , dans ce cas c'est le test qui ne fonctionnera pas? Est-le légal point de vue RGIE ?

et le faite de mettre le diff a droite est pour faciliter le placement du peigne c'est bien ça.

omega.067

ben oui, comme ça ça correspond pour les phases 1,2,3, et si ton test ne fonctionne pas, on t'expliquera comment y arriver

crac93

Bonjour Cory et merci de votre réponse.

J'étais persuadé qu'il fallait obligatoirement connecter le N au differentiel (le fusse que pour le test) que je me suis même pas pauser la question sur mon schéma, et donc même pas imaginer devoir regarder sur l'emballage mais des fois jamais etre trop sur de soit.

crac93

Pour le test , Omega.067
si tu peux m'expliquer maintenant ça serai sympas car je n'y retourne que mercredi vu que je n'y habite pas encore et qu'elle est a 65 km .

omega.067

ah, en fait, ça dépend de la marque et du type de différentiel, mais là, Cory est plus à même que moi pour te renseigner

crac93

c'est un Legrand Inter dif 4p 300mAs 40A Type A

Cory

Bonjour crac93,
Vous utilisez respectivement les bornes 1/3/5 et 2/4/6 comme entrée et/ou sortie et le bouton test fonctionnera.
Le sens d'entrée et sortie est libre.

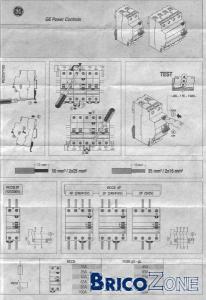

http://www.ecataleg.be/user/media/ec...00406en-00.pdf
Cory

Jped

Et je m'étonne que le Grand Migou Fluorescent Cory ne conseille pas ici de raccorder la sortie du différentiel à l'entrée des disjoncteurs (et des peignes) via du VOBs 6² avec souliers de câble.

crac93

Merci pour toutes vos réponses .
Si je comprend bien, il est conseillé de ne pas mettre les peignes aux differentiel?
Si oui, pour quelles raisons?

Cory

Bonjour Jped,
Hé oui, je le l'ai pas fait puisque pour moi c'est une façon de faire normale.
Pour crac93, pour des raisons souvent évoquées sur le forum, pour avoir toutes les facilité de pouvoir intervenir dans le coffret sans devoir déplomber le différentiel.
Cory

crac93

ok j'écouterai vos conseilles.
Merci pour tout

omega.067

ok, suis ses conseils, mais pas en bâillant aux corneilles
