Dafoli

Bonjour à tous,

Etudiant électricien-automaticien, j'aimerai rénover le tableau et certains circuits de ma maison.

Ayant les bases théoriques mais aucune pratique, je connais pas la logique à suivre dans le cas d'une rénovation.

La contrainte majeure est qu'on y habite, donc pas question de tout enlever d'un coup.

La bonne nouvelle est que la maison est entièrement cavée et qu'il y a des conduits qui vont jusqu'au grenier pour alimenter le premier étage => je devrai donc pas faire de saignées

Ma première idée serait de faire ainsi :

1. Etablir le schéma unifilaire et de position
2. Virer les nombreux coffrets secondaires présent un peu partout et tirer les cicuits juqu'au coffret principal
3. remplacer les vieux câbles en nylon
4. Remplacer tout les vieilles prises et interrupteurs
5. Placer le nouveau coffret

Suis-je dans le bon ou tout à fait à côté de la plaque ?
Tous les conseils sont les bienvenus.
C'est un bon exercice pour moi car ma formation est fort théorique ...dommage !

Un grand MERCI.

pyromana

C'est comme ça aussi que j'ai procédé mais j'avais pas de coffrets secondaires, juste 1 coffret principal avec 4 plombs pour toute la maison

Comme tu dis, d'abord réfléchir à comment tu vas installer interrupteur/prise. Ensuite, comment les cables vont passer. Et pour finir tirer les cables

Cory

Bonjour,
Mais avant tout, s'il n'existe pas, placez ne serait-ce que provisoirement un différentiel de 300 mAm.
Même s'il n'y a pas de terre dans la maison il vous protègeras.
Pour rappel, un différentiel n'a PAS besoin de terre pour fonctionner.
Et vos plans ne les faites qu'aux brouillon, vous verrez qu'en cours de réalisation vous ferez des changements.
Cory

pyromana

Ca je peux confirmer de bon coeur J'ai au moins eu une 15aine de version différentes. Premier schéma: 7 disjoncteur (si je me rappelle bien) et à la fin, au alentour de 20 disjoncteurs :p

Waldo

Et en même temps déjà penser au circuit télévision et au réseau informatique.

Dafoli

Merci pour tous vos conseils.
J'ai commencé les schémas !

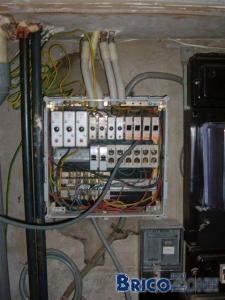

Voici la photo du tableau, ça pourrait figurer au musée des horreurs.



Je vous demanderai certainement à nouveau des conseils au fur et à mesure de l'avancée des travaux.

Donc à bientôt...

Dafoli

Bonjour,

J'ai déjà remplacer la plupart des câbles
Mais il me reste des vieux câble en tissu dans une gaine et je n'arrive pas à les retirer ! Il doit surement y avoir une boîte de dérivation cachée.

Dans le cadre d'une rénovation, est-il permis par le RGIE de laisser ?
Je ne trouve plus le texte parlant de cela.

Merci d'avance.

tchize_

J'ai eu l'occasion de faire toute la rénovation d'un vieille installation aussi (2 plombs à l'entrée en tout et pour tout), cable en tissu dans gaines en carton groudronné entouré de métal. J''ai pas l'a photo ici, mais apparement à l'époque on ne se génait pas trop pour faire des raccord dans les gaine avec des espèces de contact en plastique à visser. C'est peut-être ça qui bloque (tire un coup sec? ;) ). Je pense pas qu'il y aura de problème avec ces anciens cable si tu les laisse dans les murs. J'ai eu le même gag dans mon grenier avec le seul cable encastré. Le mortier est solide, impossible de le sortir sans la grosse artillerie. Je l'ai coupé aux deux entrée et basta, il sert pas, il n'est pas sur les plan et n'est relié à rien, ni en amont, ni en aval ;) Tant qu'il n'y a pas de risque de propagation de chaleur aux cables en nylon (et donc d'incendie) ... De toutes façon le controlleur n'ira pas ouvrir tes murs pour controler.

Dafoli

Je les ai eu !! Il y avait une boîte de dérivation dans le faux plafond
Pfff...suis bon pour faire une trappe de visite vu qu'il faut laisser les boîtes accessibles.

Malgré cela, j'arrive pas à faire passer les nouveaux câbles dans la gaine.
Je vais encore essayer mais, si j'y arrive pas, est-il permis de passer par l'extérieur de la maison avec du XVB ?

3marc3

tu peux les tirer jusqu'a la boite et ensuite les refaire passer directement dans l'autre tube qui continue comme ça tu n'as pas de connection et tu peux refermer la boîte.

Pour le xvb tu peux le passer en extérieur

pulsar

Dafoli ,

tu retires les vieux conducteurs isolés par du tissu ..
ils étaient dans un tube en acier ( je suppose ..)
et tu les remplaces par des nouveaux conducteurs (3X 2.5 carré ou du genre ) en gardant les vieux tubes acier ??

On peut faire cela ??
Cory ??

Je veux dire:
1/ est-ce autorisé RGIE ?
2/ est faisable physiquement de faire passer ( tirer ) 3X 2.5 carré dans un vieux tube acier ( diamètre ? ) sans blesser l' isolant des conducteurs ?
Merci vos réponses .
Pulsar

Dafoli

@ Pulsar
En effet, c'est ce que je comptais faire.
Le tubes est en pvc jaune, j'avais pas préciser auparavant (enfin j'imagine au vue de l'entrée et de la sortie de la maçonnerie).
J'éspère donc ne pas abimer les câbles.

tchize_

as-tu pensé à tirer des tire-fils dans les tubes en enlevant les ancien cable. "Pousser" à l'aveugle un tirefil sur plusieurs mètres peut vite s'avérer compliqué....

benoki

et il existe du lubrifiant à utiliser et abuser pour faire glisser plus aisément les câbles ...

Dafoli

Merci pour vos aides.
Je vais essayer dès demain matin.

Le chemin est encore long To be continued....
