20/11/2009 Vieux


salut a tous..moi j'ai un soucis avec le limiteur de temperature d'un chauffage electrique a accumulation...il declenche de maniere prematuré et coupe de facon intempestive l'alimentation triphasée du chauffage...quelqu'un pourrait me proposer des solutions?..merci d'avance
25/12/2009 Vieux

  34 ans, Flandre

J'ai trouvé ce document qui est pas mal pour les raccordements et autre:

http://www.niko.be/upload/pdf/Cat_20...e%20INFOFR.pdf
23/01/2010 Vieux
  41 ans, Bruxelles

Bonjour, mon problème est le suivant, outre le fait que je sois nul en éléctricité...je dispose d'un interrupteur dans la cage d'escalier pour le grenier. Vers cet interrupteur arrivent plusieurs fils (bleu, brun, noir, gris et la prise de terre) le fil brun est branché sur la partie supérieure droite, le noir bas/droite et le gris bas/gauche. Les fils repartent vers le grenier et sortent de leur gaine dans l'attente de je ne sais quel objet. Bref je voudrais brancher l'éclairage du grenier à cet interrupteur.Comment faire le branchement et avec quels fils. Je n'ai du courant que sur le brun et le bleu...
j'espère que ma description est plus ou moins claire.

d'avance merci de votre aide.
21/02/2010 Vieux

  35 ans, Autre pays

bon boulot
22/03/2010 Vieux

  37 ans, Luxembourg

J'ai un petit prob de raccordement chez moi.

deux éclairage d'une pièce de la cave est commandé par 3 interrupeurs ( ou bien 2 interrupteurs + 1 permutateur plutôt )

le branchement a été mal réalisé car il faut que les 2 int du bas soient dans une certaine position pour que celui du haut des escaliers fonctionne ...

en regardant les schémas de principe de chez niko, j'ai un peu de mal à m'y retrouver ...

comment fonctionne le permutateur en fait ?
23/05/2010 Vieux
  55 ans, Liège

pourrier vous m envoyer le mode d emploi et le manuel pour la regulation chauffage electrique unicomp 560.2
merci
25/05/2010 Vieux


Bonjours a tous , je voulais vous demander : Comment faire un shéma Bipolaire ? Si vous pouvez me montrer un Shéma de cablage .. Merci
26/05/2010 Vieux

  62 ans, Bruxelles

Ici

Schémas de raccordement pour interrupteurs

Interrupteur unipolaire


Interrupteur bipolaire



Schémas de raccordement pour interrupteurs

Va et vient



Schémas de raccordement pour interrupteurs

Va et vient avec inverseur
26/05/2010 Vieux

  72 ans, Bruxelles

Bonjour Niino,
Un simple rappel, pour les salles de bain les interrupteurs bipolaire ne sont plus obligatoire.
Cory
23/06/2010 Vieux
  64 ans, Liège

voici je crois une possibilité de raccorder un deux direction avec du 3g2,5 car je met 2 prises en amont votre avis m'interresse, on m'a dit qu'il fallais du 4g2,5 ou même mieux du 5g2,5Schémas de raccordement pour interrupteurs
23/06/2010 Vieux

  65 ans, Hainaut

Bonjour
pour le raccordement du 2D de droite, tu ne peux pas utiliser de 3G2,5, car il ne comporte que 2 conducteurs actifs, et un conducteur de protection (jaune/vert), il te manque donc 1 conducteur, donc il te faut du 4G2,5 (le G désigne le conducteur de protection GROUND "terre")
michel
23/06/2010 Vieux

  66 ans, Liège


Bonsoir

De plus avec un 5G2,5² avec ton interrupteur de droite tu repars de la pour alimenter une prise, voila pq le "ou même mieux".
23/06/2010 Vieux

  65 ans, Hainaut

Citation:
Posté par Miotom Voir le message
Bonsoir

De plus avec un 5G2,5² avec ton interrupteur de droite tu repars de la pour alimenter une prise, voila pq le "ou même mieux".
ben dans ce cas ci, non, car il lui manque soit le neutre, soit la phase, car deux fils navettes, le retour de lampe, ça fait 3 fils, et il en faut encore deux , donc il faut du 6G2,5, mais c'est déjà moins courant à trouver au mètre
Michel
23/06/2010 Vieux

  66 ans, Liège

Juste Omega, pour mon cas il faut revoir la configuration du câblage et la disposition des interrupteurs.

Pour éviter une perte de temps.

Voir ici,
http://www.bricozone.be/fr/electricite/t-mes-plans-besoin-de-critique-page2-34197.html

Post 23
29/06/2010 Vieux
  55 ans, Hainaut

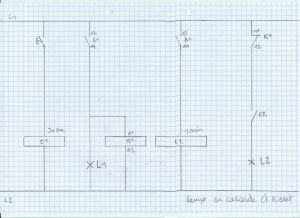

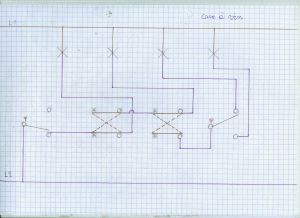

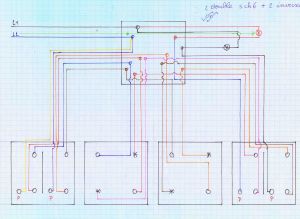

salut à tous je suis nouveau sur se forum et je vient de voir que certaine personnes cherche des shéma électrique en voici quelque un de mes shéma le ai tous réaliser et ils fonctione. voici mes shéma il y en a une trentaine


























































Uploaded with ImageShack.us

Dernière modification par adriano 29/06/2010 à 11h18.
29/06/2010 Vieux

  Hainaut

Citation:
Posté par adriano Voir le message
salut à tous je suis nouveau sur se forum et je vient de voir que certaine personnes cherche des shéma électrique en voici quelque un de mes shéma le ai tous réaliser et ils fonctione. voici mes shéma il y en a une trentaine
Waouh les jolis schémas, ça me renvoie en 1987-1988, sur les bancs de l'école.
A ce propos, un tout grand merci à Messieurs Legrand et Lelong de l'ITSG (C'est les vrais noms et je n'oserais pas en rire) qui sont en partie responsables de mon niveau de connaissance en schémas électriques.
29/09/2010 Vieux
  46 ans, Hainaut

Bonjour,

Je comprend bien les schémas d'interrupteurs dans la théorie et aujourd'hui je voulais passer à la pratique : une simple prise de courant commandée par un interrupteur bipolaire. J'ai donc acheté tout le matos : cable XVB 3 x 2.5 mm, prise avec terre, et interrupteur bipolaire.

J'ai placé la prise au mur, idem pour l'interrupteur que j'ai fixé sur un autre mur.
J'ai tiré un cable du tableau électrique vers l'interrupteur, pensant ensuite ressortir de celui-ci et repartir vers la prise.

Un peu avant mon interrupteur, j'ai donc coupé le cable XVB et dénudé les 3 fils. Je pensais brancher chaque extrémité dans l'interrupteur mais... il n'y a pas d'endroit pour brancher le fil de terre dans l'interrupteur !!!

Ils ont prévu de brancher la phase et le neutre, mais je fais comment pour connecter les deux extrémités du fil de terre ???

Du coup, je me retrouve avec deux extrémités de fil de terre, que je ne peux pas connecter avec un domino ou une borne de connexion sans fil car ça ne rentre pas dans la boite de l'interrupteur. On me parle d'une boite de dérivation ? Mais quel montage utiliser ? J'ai réfléchi, mais je ne trouve pas la solution. Je suis sûr que ce n'est pas compliqué pour quelqu'un d'habitué mais moi je trouve pas

Quelqu'un peut-il m'aider ? Je dois finir ça pour demain soir car vendredi on vient installer un meuble de cuisine juste en dessous de l'interrupteur

Je vous joint un dessin qui explique sans doute mieux mon problème

Schémas de raccordement pour interrupteurs

Déjà d'avance un tout grand merci à ceux qui essaieront de m'aider

Fred
30/09/2010 Vieux

  72 ans, Bruxelles

Bonjour chbrot,
Toujours regarder avant de couper.
Vous raccordez vos fils de terre ensemble via un Wago, c'est prévus pour ça.
Cory
30/09/2010 Vieux

  65 ans, Hainaut

Bonjour
je présume que c'est du matériel "apparent" , donc sous l'interrupteur, il doit y avoir moyen de "glisser" un Wago à plat, .... non.....
11/12/2010 Vieux
  36 ans, Liège

Bonsoir

Il y a un truc que je ne comprends pas.
Par exemple pour le va et vient.

on a 1 câble qui vient du tableau vers l'interrupteur 1, une terre qui va direct vers la lampe, 1 câble qui va direct vers l'interrupteur 2 et enfin une liaison entre interrupteur.

Du coup ça veut dire qu'on doit tirer 3 gaines complètes avec 5 fils du tableau et une gaine avec 5 fils entre interrupteurs?!

Donc, 1 gaine tableau-int1
1 gaine tableau-lampe
1 gaine tableau-int2
1 gaine int1-int2

Ca me semble être beaucoup de câbles vu qu'à chaque fois sur 5 fils on utilisera 1 ou 2 uniquement :D
