Bonsoir à tous, je dois maçonner un escalier.
(3,23m entre le sol du rdc et du 1er étage)
J'ai pas mal de contraintes (poutres porteuses, portes d'entrée, cheminée...) tout cela dans un espace plutôt réduit...
Au final, il me faudrait une longueur de trémie la plus courte possible.
Afin de choisir l'emplacement de l'escalier, j'aurais besoin des 3 calculs d'escalier (en U, en L et droit).

Autres questions:
- diminuer la largeur des marches diminue-t-il la longueur de la trémie?
- diminuer le girons diminue-t-il la longueur de la trémie?

Merci d'avance pour vos réponses.

Lionel-P

Bonjour Machico,

Pouvez-vous faire un plan du local qui recevra cet escalier avec les cotes et la place disponible en positionnant les murs, portes, passages cheminées et poutres.

- un escalier droit qui a une pente maxi de 45° aura un reculement de 323 cm,
- la largeur de l'escalier (emmarchement) modifie automatiquement la longueur de la trémie pour un escalier 1/4 ou 1/2 tournant,
- si on diminue le giron cela diminue bien sûr la longueur de la trémie mais cela augmente la pente de l'escalier.

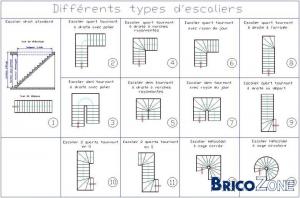

Voici les principaux types d'escaliers qui sont réalisables :

(1) escalier droit,
(4) (6) (8) et (9) escaliers 1/4 tournants,
(5) et (7) escaliers 1/2 tournants,
(10) en "U" et (11) en "S",
(12) et (13) escalier hélicoïdaux,
Les escaliers (2) et (3) avec paliers sont beaucoup plus encombrants.



Faites votre choix !

machico

Un grand merci pour votre aide et votre réponse rapide!
Je vais préparer ce soir un plan bien propre avec toutes les contraintes des 2 étages!
Et je le mettrai dans le forum.

Bien cordialement

machico

Voilà, j'ai préparé un petit plan!

La meilleure solution semble être l'escalier (figuré en bleu) dans le coin rouge...
On monterait à côté de l'espace pompe-cumulus (mesurant 0.60m x 1.20m x h=1.70m), ce qui laisserait 2.82m-1.20m= 1.62m de possibilité de largeur de marche, avant la poutre porteuse.

Je pense qu'il me reste comme choix:
-Le demi tournant avec palier
-Le demi tournant avec marches rayonnantes
-Le demi tournant avec rayon du jour
-Le 2 quarts tournant en U

Les dimensions le permettent-il à cet endroit là? Qu'en pensez-vous?

Merci d'avance pour votre réponse.

Lionel-P

Bonjour Machico,

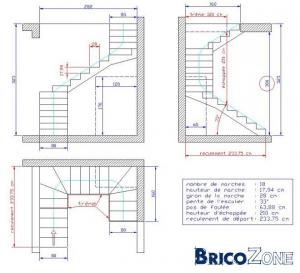

Voici ce que l'on peut faire, un escalier en "U" de 18 marches de 17,94 cm de hauteur avec un giron de 28 cm. La pente est de 33° et le pas de foulée est de 63,88 cm. Il passe juste au-dessus du cumulus (j'ai représenté une paillasse de 12 cm d'épaisseur). Le reculement de départ est de 233,75 cm. Si la hauteur sous plafond est de 300 cm, on peut faire un trémie en "U" avec une longueur côté départ de 120 cm ce qui laisse une échappée de 210 cm.


Si on fait une version avec palier, le reculement de départ sera d'au moins 60 cm en plus, le rayon du jour allonge aussi le reculement dans une moindre mesure. Les marches de cet escalier peuvent être balancées pour améliorer son confort d'utilisation.

Lionel.

machico

De tout coeur, un GRAND merci pour votre aide, et pour votre gentillesse!
Cela semble parfait!

Egalement, pour le plan de l'escalier que vous avez réalisé, il est formidable!

Merci d'avoir pris le temps de nous aider!

Et comme on dit: "y a plus qu'à..."
