Calcul d'un escalier 1/4 tournant

Votre société ici

07/10/2008 Vieux
  43 ans, France

Bonjour à tous

je suis en train d'amenager mes combles et je réfléchis à l'escalier le plus approprié. Nous pensons à un 1/4 tournant droite (on désire le situer dans un angle).
Voici quelques dimensions.

Recul d'arrivée 240cm (distance entre une poutre et le mur)
hauteur sous plafond 247cm
hauteur sol fini 285cm
largeur escalier 80cm

Si quelqu'un avait quelques conseils à nous prodiguer, nous sommes preneur.
D'avance merci
08/10/2008 Vieux
den
  42 ans, Liège

bonjour, je pense pouvoir t'aider, mais il faudrai au minimum un croquis de la piece et de la tremie, bonne journée
08/10/2008 Vieux

  68 ans, France

Bonjour Reydson,

Apparement, les dimensions de la trémie sont de 240 cm x 80 cm. Si l'extrémité de la trémie est contre le mur, je pense que le 1/4 tournant est à l'arrivée (en haut de l'escalier). Dans le calcul donne 14 marches de 20,36 cm et un giron de 17,24 cm pour un pas de foulée de 59 cm. La pente est de 48° (le maxi pour un escalier d'usage courant est de 45° dans une habitation et 40° pour un batiment public). Le reculement de départ est de 255 cm, c'est-à-dire que la première marche déborde de la trémie de 15 cm pour conserver une échappée de 210 cm (on peut descendre à 190 cm).
Fait nous un petit croquis pour indiquer comment est la trémie : est-elle rectangulaire ou en "L". Si la largeur de la trémie est plus large cela permettrait de diminuer la pente.

Est-ce quelque chose comme celui-ci :
Calcul d'un escalier 1/4 tournant
08/10/2008 Vieux
  43 ans, France

Bonjour

la tremie fait 235x93.5cm et elle est dans l'angle de la piece
08/10/2008 Vieux
  43 ans, France

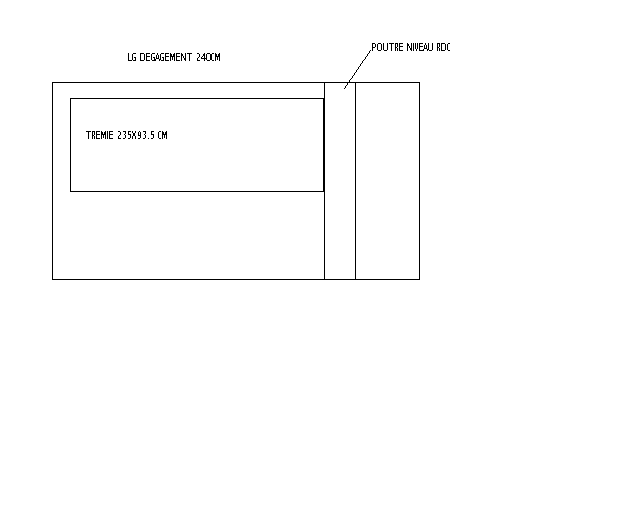

Le 1/4 tournant serait en bas. Voici un petit schéma explicatifCalcul d'un escalier 1/4 tournant
08/10/2008 Vieux

  68 ans, France

Bonjour Reydson,

Voici un premier plan de ton escalier. Le calcul donne 15 marches de 19 cm de hauteur pour un giron de 18,07 cm. La pente est de 46° pour un pas de foulée de 56,07 cm. Le reculement de départ est de 110 cm ce qui donne une échappée de 209 cm.
Il est possible de balancer les marches dans le 1/4 tournant de façon à améliorer le confort de l'escalier. Pour cet escalier qui est assez raide (plus de 45°) il faudrait faire des nez de marche pour augmenter la profondeur de marche sans modifier le giron.

Voici le plan et le vues en élévation :
Calcul d'un escalier 1/4 tournant

Et le plan détaillé avec les cotes :
Calcul d'un escalier 1/4 tournant
Si tu préfères la version balancée, indique moi si l'escalier sera en béton ou en bois. Si il est entre 2 murs (avec seulement les marches) ou si il est fait avec un limon de chaque côté avec leur épaisseur de façon à ce que je te donne les cotes des marches entre limons.

Lionel.
08/10/2008 Vieux
den
  42 ans, Liège

bonjour Reydson et bonjour Lionel, je pense que Reydson est entre de bonne mains, je croyais pouvoir t'aidé mais la je ne pense pas être encore d'utilité, ecoute bien les conseils de Lionel il sait de quoi il parle, encore bravo Lionel sa fait plaisire de voir qu'il y a encore des gens de tres bonne qualité, a plus et bonne continuation.
08/10/2008 Vieux

  68 ans, France

Bonjour Den et merci.
09/10/2008 Vieux

  36 ans, Bruxelles

Bonjour à tous,
Je profite du sujet de reydson (même problème et mêmes contraintes hors normes) pour y glaner des infos et les plans de lionel-P (merci à toi).

Je me posais la question de la mise en oeuvre concrète de l'escalier. Je dispose de tout le matériel voulu (combiné à bois et défonceuse) mais quelqu'un a-t-il un plan de montage pour assembler un escalier. Je m'interroge sur les méthodes d'assemblage de l'ensemble (chevilles, colle, vis clous, autres...).

D'avance merci

Dernière modification par Leon 09/10/2008 à 16h52.
09/10/2008 Vieux

  68 ans, France

Bonjour Leon,

Pour la partie réalisation, tu peux aller voir le site http://www.premiumwanadoo.com/technaulogis/ qui contient pas mal de renseignements. Le forum est malheureusement en maintenance depuis un moment.

Lionel.
09/10/2008 Vieux
  40 ans, Bruxelles

Salut à tous.
Je crois que la première étape c'est le plan. Soit sur planche ou avec un programme de dessin approprié. Personnellement je trace à l'ordi et je paramètre mes cotations à la 2ème décimale. Ensuite je passe à l'usinage, au collage des marches balancées et au traçage précis des différentes pièces.Pour les marches balancées larges, elles sont assemblées à la micro-denture.Puis, je défonce les niches où viennent s'embrever les marches en m'aidant du gabarit multi-fraisage MFS de chez festool.
Pour l'assemblage proprement dit: sur des tréteaux avec l'aide d'un maillet, de martyres (afin de ne pas marquer les pièces) et de plusieurs serres-joints.
Je cloue des marches avec des pointes et je chasse les têtes, puis à la pâte à bois pour fignoler. Par contre il m'est déjà arrivé de visser avec des vis inox pour des escaliers extérieurs en bois tropical.
Un escalier c'est surtout une grosse démarche intelectuelle, on dit qu'il faut l'avoir vu monté dans son esprit avant de le fabriquer. C'est aussi un gros travail de précison niveau traçage et fraisage. Le temps d'assemblage ne représente pas grand chose par rapport au reste. Bon courage.
09/10/2008 Vieux

  36 ans, Bruxelles

merci à vous deux !
13/10/2008 Vieux
  43 ans, France

Comme le dit denys1653, le plan est l’étape principale. Personnellement, je fais une épure sur un contre-plaqué aux dimensions de mon limon. Au préalable, je trace si possible la première et la dernière marche sur le mur.

Quant à l’assemblage, il faut être très précis pour l’usinage. Idéalement, les marches doivent avoir très peu de jeu (cela évite les craquements), une fois collées et serrées pendant 24 heures, cela ne doit pas bouger par la suite…
