calcul escalier 1/4 tournant gauche

( dans

» Finitions » Portes, Escalier, Menuiserie

)
Chercher:

calcul escalier 1/4 tournant gauche



31/12/2008 Vieux
747


Bonjour

Je souhaite créer un escalier 1/4 tournant gauche avec un pallier.
il me faut découper une dalle béton, et calculer le nombre de marches
Caractéristiques:
largeur prévue: 100cm
Hauteur sol -plafond : 282 cm
Epaisseur de la dalle :10 cm.
Comment calculer le nombre de marches?
Quelle sera l'emprise au sol ?
la hauteur du pallier?
La découpe de la trémie?
Qui peut me renseigner ?
merci.
31/12/2008 Vieux

  71 ans, France

Bonsoir 747,

Il faudrait un plan du local pour connaitre la longueur disponible de chaque volée si le 1/4 tournant est en bas, au milieu ou en haut de l'escalier.
Un escalier comme ceci devra avoir 16 marches de 18,25 cm de hauteur et un giron d'environ 26 cm, ce qui fait une longueur totale de 390 cm pour les 2 volées auquel il faut ajouter la longueur du palier.

31/12/2008 Vieux
747


Bonjour Lionnel

En fait mon problème réside dans le fait que je ne vois pas bien la dimension du trou ( trémie), et l'angle de l'escalier

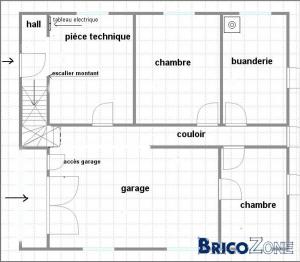

je vais essayer de te mettre un plan du rez ch.calcul escalier 1/4 tournant gauche sur ce plan, l'escalier doit faire 1 metre de large
Dans les angles il y a des pillers porteurs.
merci
31/12/2008 Vieux
747


peut on faire un giron de 24 pour raccourcir la trémie?
31/12/2008 Vieux
747


Pour Lionel
J'ai oublié:
toujours pour raccourcir la trémie, pourrait on faire 4 marches qui tournent comme sur le plan ,pour remplacer le palier, car je ne dispose pas de 3.90 m.
J'avais pensé au palier pour faire un escalier plus confortable.
31/12/2008 Vieux
747


Pour Lionel

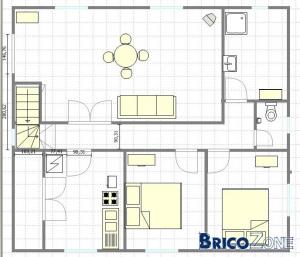

Voici le plan de l'étagecalcul escalier 1/4 tournant gauche
01/01/2009 Vieux
747


Lionel
Voici ce que j'avais pensé, mais ça ne correspond certainement pas:Par le bas, on monte 9 marches,puis on tourne sur la gauche par 4 marches, ( là où j'avais pensé un palier ) et on arrive a l'étage par 3 marches. ...!!?? ..Le giron, c'est bien là où l'on pose le pied??
Qu'est ce qui est le plus pratique,: le bois ou le béton? pour l'escalier
Bonne année a toi!
georges.
02/01/2009 Vieux

  71 ans, France

Bonjour Georges,

J'éspère que j'ai relevé les bonnes cotes (~ mesurées à l'échelle sur le plan).

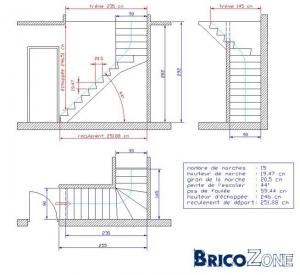

Le calcul donne 15 marches de 19,47 cm de hauteur avec un giron de 20,5 cm. La pente est de 44° pour un pas de foulée de 59,44 cm. Le reculement de départ est de 251,88 cm (le plus (trop) près de la porte).

calcul escalier 1/4 tournant gauche

Est-ce qu'il serait possible d'allonger la volée supérieure en agrandissant un peu la trémie jusqu'au raz des 2 portes (environ 40 cm) ce qui ferait passer le giron de 20,5 cm à 23,3 cm environ ?

Je te souhaite une bonne année 2009.

Cordialement,

Lionel.
02/01/2009 Vieux
747


Bonsoir Lionel

Tout d'abord merci pour tes plans, qui me seront très précieux.
Si tu veux me donner ton mail, je peux t'envoyer les plans de rez de ch
et de l'étage. Ce sera plus pratique pour lire les côtes!
La porte du bas peut se déplacer, ( un peu! ) la sortie du haut également, car pour le moment , il s'agit de transformer une maison, et elle est virtuelle ( la porte! )
En fait, on peut bouger beaucoup de paramètres!
Je souhaiterai un escalier....confortable ( pour les vieux jours hi!hi! )
merci encore pour ton dévouement!
georges.
03/01/2009 Vieux

  71 ans, France

Bonjour Georges,

OK, je t'envoie mon adresse mail en message privé.
