Chris35

Bonjour,

Je recherche des plans pour fabriquer un escalier quart tournant à gauche pour accéder à mon grenier, qui sera par la suite aménagé.
J'ai besoin que le tournant soit en bas et j'aimerai que l'escalier fasse 80cm de large.
La hauteur sous plafond est de 210cm.
La hauteur de l'escalier est de 235cm et la longueur de 210cm.
La trémie fait 136cm de large et 210 cm de long.
Merci à tous,

Christophe

Lionel-P

Bonsoir Christophe,

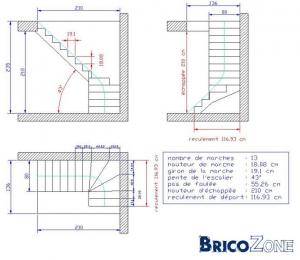

Voici ce que donne le calcul, un escalier de 13 marches de 18,08 cm de hauteur et un giron de 19,1 cm. La pente est de 43° et le pas de foulée n'est que de 55,26 cm. En prenant une échappée de 210 cm, on obtient un reculement de départ de ~117 cm.

Il est possible de faire un escalier de 12 marches de 19,58 cm de hauteur avec un giron de 21,6 cm. Le pas de foulée sera de 60,8 cm et la pente sera de 42° si on prend une échappée de 200 cm. Le reculement sera dans ce cas de 125,4 cm.

Il est recommandé de faire des nez de marches (~3 cm) pour augmenter la profondeur de marche à 24,6 cm. Le balancement des marches dans le 1/4 tournant améliorera aussi le confort d'utilisation de cet escalier.

Lionel.

intègre

Lionel, l'homme qui monte , qui monte, qui monte !!!!!

Lionel-P

... à l'escalier !

Merci Intègre.

Chris35

Merci beaucoup pour la rapidité. J'en reviens pas.
Tu as un logiciel pour faire ça aussi vite?
Encore Merci et bon weekend

intègre

L'expérience et la connaissance peuvent parfois/souvent remplacer les meilleurs logiciels.
Quand Lionel a commencé, comme Nono, comme moi et plusieurs autres sur ce site, on ne parlait pas d'ordinateurs, ce que les moins de 20 ans ne peuvent pas connaître ..... comme dit Charles...

Vous oubliez que tous les gars de plus de 50-60 ans n'ont pas connu l'assujettissement ou l'asservissement aux ordinateurs et aux logiciels (tout cela n'existait pas encore) et que c'est souvent grâce à leur expérience que les logiciels ont pu être écrits.

Lionel-P

Bonjour Christophe et Intègre,

J'utilise mes feuilles Excel pour faire les calculs et ensuite je fais le plan avec le logiciel AutoCAD, ce qui est plus propre que de le faire à la main (c'est plus facile à corriger) mais ça prend autant de temps. Un plan comme le tien prend environ 1 heure 30 à 2 heures, mais certains plus complexe avec le balancement, le détail des marches, un limon central ou un colimaçon peuvent prendre jusqu'à 4 heures.

Comme dit Intègre, j'ai fait mon premier escalier il y a 30 ans environ, ce n'était qu'une échelle de meunier en bois de charpente pour accéder à mon grenier. Mais ça commence à faire réfléchir.
Ensuite dans ma maison actuelle, il y a 10 ans, j'ai fait un escalier 1/2 tournant en béton pour accéder au grenier aménagé. A cette époque, le calcul a été fait seulement avec la formule : "Pas de foulée : 2 hauteurs de marche + 1 giron = 60 à 64 cm" et le dessin sur papier. Il faut dire que je n'avais pas beaucoup le temps d'utiliser l'ordinateur, la réfection de cette maison m'a occupé pendant 5 ans à plein temps.
Les feuilles de calcul Excel ont été faites au début de l'année 2007. Avec l'ADSL, j'ai collecté beaucoup d'informations sur le net, ce qui m'a permis de faire mon site, car je ne devrais peut-être pas le dire : ce n'est pas mon métier d'origine.

Bon week-end à tous les deux,

Lionel.

Chris35

En tous les cas merci et chapeau.
Par contre, je n'arrive pas a voir correctement les cotes des marches.
Est il possible d'avoir une image un peu plus nette?
Merci encore

Lionel-P

Re bonjour,

Voilà, je pense que c'est mieux :

Lionel.
