Creation D'un Escalier Quart Tournant



24/01/2009 Vieux
blaireau3474


Bonjour,
Je souhaite réaliser un escalier quart tournant dans un emplacement assez contraignant de part les dimensions.
N'ayant jamais réalisé de quart tournant, je souhaiterais que quelqu'un de plus chevronné que moi puisse vérifier mes calculs, surtout au niveau des marches formant le quart tournant.

Voici donc mes dimensions:
Reculement incluant le quart tournant gauche: 110.0cm;
Largeur de la trémis: 70cm
Longueur de la trémis haute: 190.0cm;
Rayon du jour: 0.0cm;
Largeur de l'escalier:70.0cm

Hauteur de l'escalier: 259.0cm;
Hauteur sous plafond:255.0cm;
Hauteur de l'échappée: 240.0cm

Valeur du pas de foulée:56.0cm;
Nbre de marches:16;
Hauteur de marche: 16.19cm
Giron de la marche: 22.87cm
Longueur réelle ligne de foulée: 365.9cm ???(Je ne comprends pas ce que celà veut dire)

Comment calculer et donc tracer les marches en trapèze formant mon quart tournant???

Un grand merci à qui pourra m'éclairer

Blaireau3474... Dépité...

Dernière modification par blaireau3474 26/01/2009 à 20h21.
25/01/2009 Vieux
  Hainaut

bonjour blaireau, voici un site ou il existe une feuille de calcul toute faite, tu rentres tes données et lui te calcule tout
http://pagesperso-orange.fr/lionel.ponnelle/Page2.htm
25/01/2009 Vieux

  71 ans, France

Bonjour Blaireau3474,

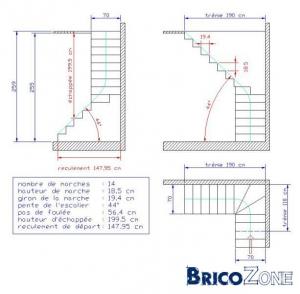

J'ai fait un 1er plan avec vos dimensions. Je pense qu'il doit y avoir confusion avec la longueur de la trémie haute (190 cm), ce doit être seulement le "volée haute". Le calcul ne donne pas les mêmes résultats que les votres.
Creation D'un Escalier Quart Tournant

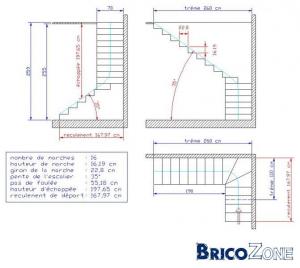

J'ai donc fait le calcul avec 190 + 70 cm pour la longueur de la trémie qui correspondent à vos résultats :
Creation D'un Escalier Quart Tournant
Il y a quelques question que je me pose :

- La hauteur sous plafond de 255 cm pour une hauteur totale de 259 cm est-elle bonne ? (la hauteur sous plafond au pied de l'escalier peut être différente de celle au niveau du haut de l'escalier).
- Une hauteur de marche de 16,19 cm est très faible ce qui donne un pas de foulée de seulement 55,18 cm (le minimum étant aux environs de 57 à 58 cm). Il serait plus intéressant de mettre 15 marches de 17,27 cm avec un giron de 24 cm ce qui ferait un pas de foulée plus correct de 58,5 cm.
- La trémie fait-elle bien 110 cm sur le côté départ escalier et 260 cm sur le côté arrivée ?
- Est-ce que le reculement de départ de ~168 cm est possible (pas d'obstacle comme porte, passage ou radiateur) ?

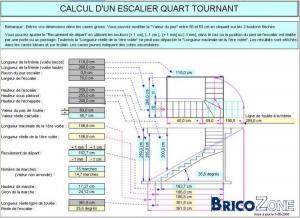

La longueur réelle de la ligne de foulée correspond à la longueur totale (horizontale) de l'escalier mesurée au milieu de la largeur de l'escalier (la ligne de foulée est la ligne où on circule). Je l'appelle "réelle" par opposition à la ligne "maxi" parce qu'elle correspond à la longueur de cette ligne après réduction dans le cas où justement il y a un obstacle qui limite le reculement (pas facile à expliquer c'est pour cela qu'il y a un dessin sur la feuille de calcul).

- la ligne rose de 361,8 cm tout en bas du dessin est la "longueur maxi" pour une échappée de 200 cm, mais si il y a une porte qui limite la longueur à 350 cm par exemple on peut réduire la "longueur réelle" à 350 cm. Mais il est plus pratique de vérifier le "reculement de départ" qui est à 162,7 cm car c'est la distance entre la 1ère marche et le mur d'en face.

Creation D'un Escalier Quart Tournant
25/01/2009 Vieux
blaireau3474


Bonsoir Lionel, et merci de votre réponse,

Je pense effectivement me tromper sur mes formulations.

En effet,le "Reculement" en bas au démarrage de l'escalier ne peut dépasser 110cm, car devant l'escalier, ilya un passage.
La "Trémis de l'escalier fait 70cm sur le départ escalier et 190cm.
Les 190cm sont perpendiculaires à mon reculement.
Le plancher haut est en bois, avec des lames faisant 4cm d'épaisseur.
Ces lames reposent sur des poutres de 15cm X 15cm
La hauteur sous plafond correspond bien à 255cm
La hauteur plancher fini haut 259cm
26/01/2009 Vieux

  71 ans, France

Bonjour Blaireau3474,

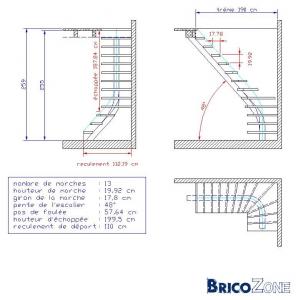

J'ai refait le calcul avec un reculement de départ de 110 cm et un reculement d'arrivée de 190 cm. On obtient un escalier de 13 marches de 19,92 cm (le maxi) avec un giron de 17,8 cm. La pente est de 48° (au-dessus de 45° c'est une échelle de meunier). Le pas de foulée est 57,64 cm (le minimum, donc on ne peut pas ajouter de marche supplémentaire). L'échappée est aussi au minimum (191 cm) à condition de ne pas placer de bastaing au raz de la trémie :

Creation D'un Escalier Quart Tournant
Pour un escalier de ce type, il faut soit faire un nez de marche de 3 cm pour augmenter la profondeur de marche (17,8 + 3 = 20,8 cm) ou ne pas mettre de contremarche.
26/01/2009 Vieux
blaireau3474


Bonsoir Lionel et encore un grand merci.

Ce coup ci, on a l'air d'être en phase, grace à vous.

En fait, maintenant, pour calculer et tracer la forme trapézoïdale des marches faisant l'angle (quart tournant), je me réfère aux calculs que j'ai trouvé sur un sîte internet, cad je trace une verticale, et à côté, une diagonale tenant compte du giron ( si je ne me trompe pas de terme) que je relie à la ligne de foulée, et je continue mon tracé jusqu'au mur, en traçant à chaque fois la hauteur de mes marches??? est-ce exact?

A quelle échelle me conseillez-vous de faire mon plan??

Dernière question, vous me conseillez de ralonger avec un nez de marche de 3cm ou de ne pas mettre de contremarche, en fait, comme il me sera plus facile de réaliser l'escalier en serrurerie, j'avais pensé à ne pas faire de contremarche, pour le rendre plus aérien; donc, à la montée, on pourra mettre le pieds plus à fonds sur la marche, mais est ce que à la descente, il ne sera pas casse gueule???

Merci de votre réponse.

Dernière modification par blaireau3474 26/01/2009 à 20h54.
27/01/2009 Vieux

  43 ans, Liège

C'est le contraire il me semble. A la montée, le pied peut aller à fond dans la marche et, s'il y a une contremarche, c'est ça de soutien en plus. A la descente, le talon ne "recule" pas en dessous de la contremarche, donc on utilise la même surface de soutien avec et sans contremarche.
27/01/2009 Vieux

  71 ans, France

Bonjour Blaireau3474,

Red.pepper à raison, à la montée le pied a plus de place car la pointe du pied peut se placer sous le nez de marche mais à la descente cela ne change rien car la profondeur de marche utilisée correspond au giron.
Pour le tracé des marches je pense que vous parlez du site "Techn au logis" qui explique bien le tracé. Si vous désirez faire des marches balancées dans le 1/4 tournant je peux vous faire le plan ainsi que les cotes des marches (en tenant compte du nez de marche ou du recouvrement de marche si il n'y à pas de contremarche). Pour cela, j'ai besoin de savoir si cet escalier est en bois et si il est constitué de limons latéraux (quelle épaisseur) ou si ce sont une ou 2 crémaillères.
28/01/2009 Vieux
blaireau3474


Bonsoir et merci à vous, autant "RED PEPER que LIONNEL",

Merci de votre proposition, LIONNEL, pour votre aide quant au traçage des marches.
Je vais réaliser cet escalier en serrurerie, et je suis d'accord de rajouter 3cm de nez de marche.

En fait, je vais réaliser une "arête centrale", correspondant à ma ligne de foulée, c'est à dire en dessous et au milieu des marches.
Les marches seront également soudées à cette arête centrale, et bien entendu, il n'y aura pas de contremarche.
Tout le long de la montée sur le côté gauche, il y aura une rampe qui reposera sur certaines marches (toutes les 3 ou 4 marches) et entre chaque reprise sur les marches, ily aura des cables tendus (en principe 3). parrallèles aux nez de marches.
28/01/2009 Vieux

  71 ans, France

Bonjour Blaireau3474,

Voici le plan avec un limon central de 12 x 12 cm et un recouvrement de marches de 3 cm et les marches balancées.

Creation D'un Escalier Quart Tournant

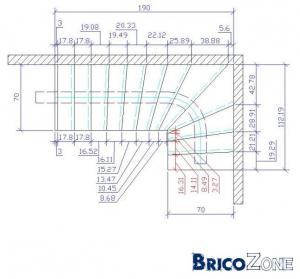

Le plan coté des marches :
Creation D'un Escalier Quart Tournant
Lionel.
28/01/2009 Vieux
blaireau3474


Merci beaucoup Lionel de votre amabilité.

Je ne manquerai pas de vous adresser l'avancement des travaux (par photos) qui pourront maintenant se réaliser grâce à vous.

Encore un grand merci!!!
