Cuisine IKEA - Filler Îlot + lave-vaisselle + porte à faux plan de travail

Veaullus

• 29 Mai 2022

• #1

Bonjour à toutes et tous,

Nous avons opté pour une cuisine suédoise, montage par nos soins, après une grosse rénovation assez doulour€us€ .

Nous y avons trouvé les exacts coloris/aspects souhaités donc jusqu'ici tout va bien.

Nous sommes juste confrontés à 3 soucis distincts.

1) Dimensions de Filler/joue de finition :
Nous avons placé un îlot de 200cm, composé de 3blocs (2x80 + 1x40).

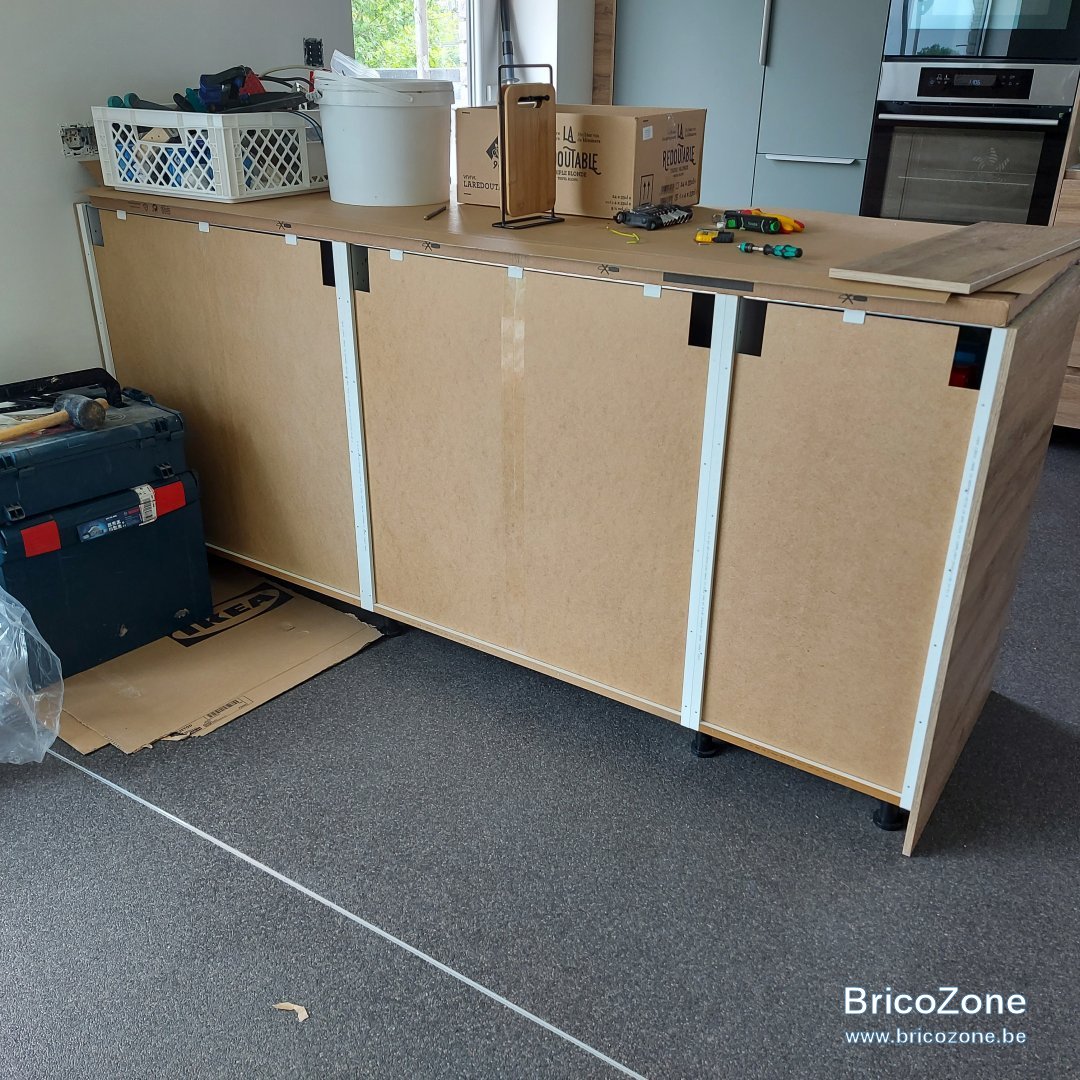

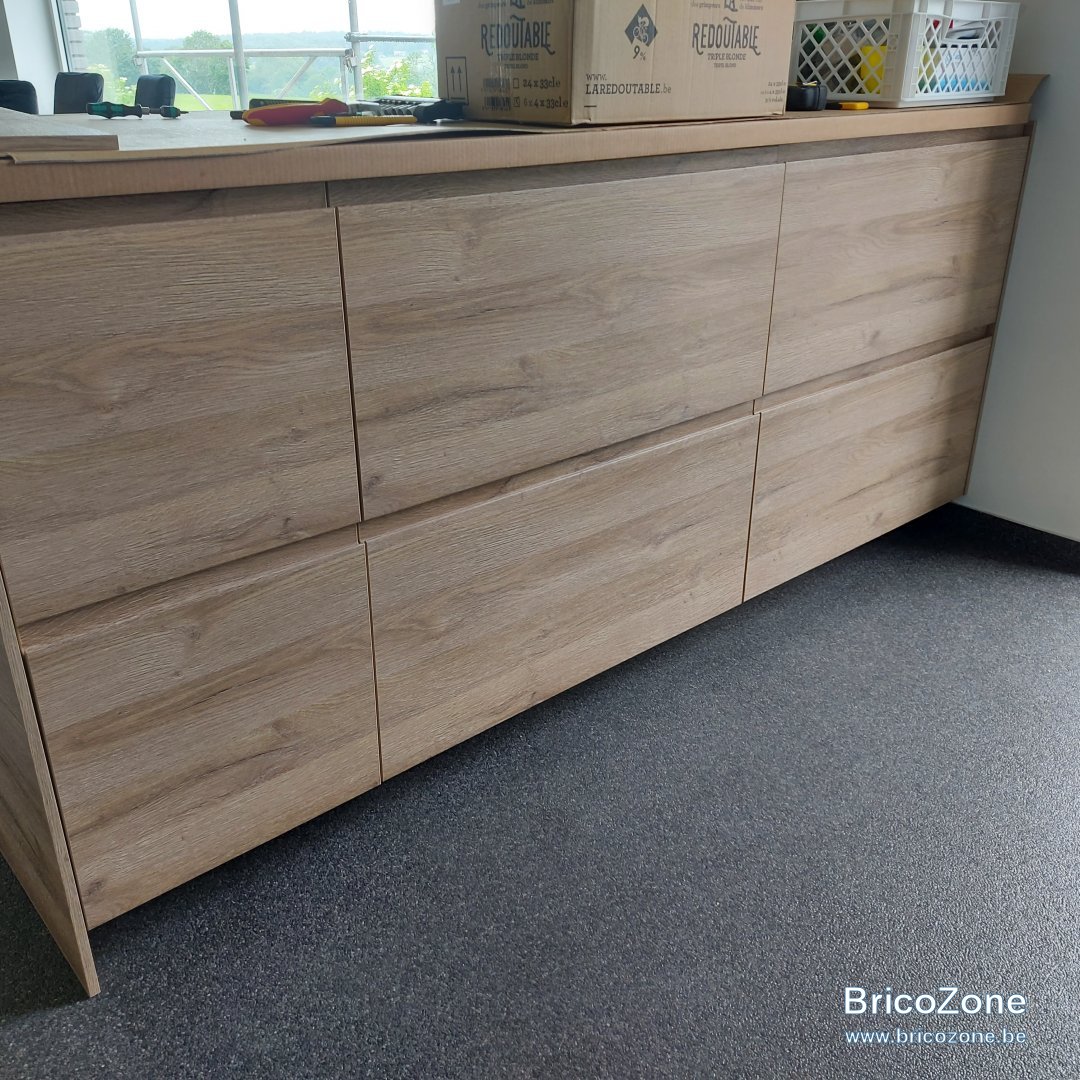

Nous souhaitons donc habiller l'arrière de celui-ci d'un panneau identique à la finition "bois" des tiroirs. Mais un panneau de cette dimension n'existe pas chez Ikea. Pourtant j'estime que ce n'est vraiment pas une configuration exceptionnelle.
Plusieurs panneaux côte à côte ne serait pas esthétiquement très heureux.
Avez-vous une astuce ?
Est-il possible de trouver des panneaux de même finition de la dimension souhaitée hors Ikea ?

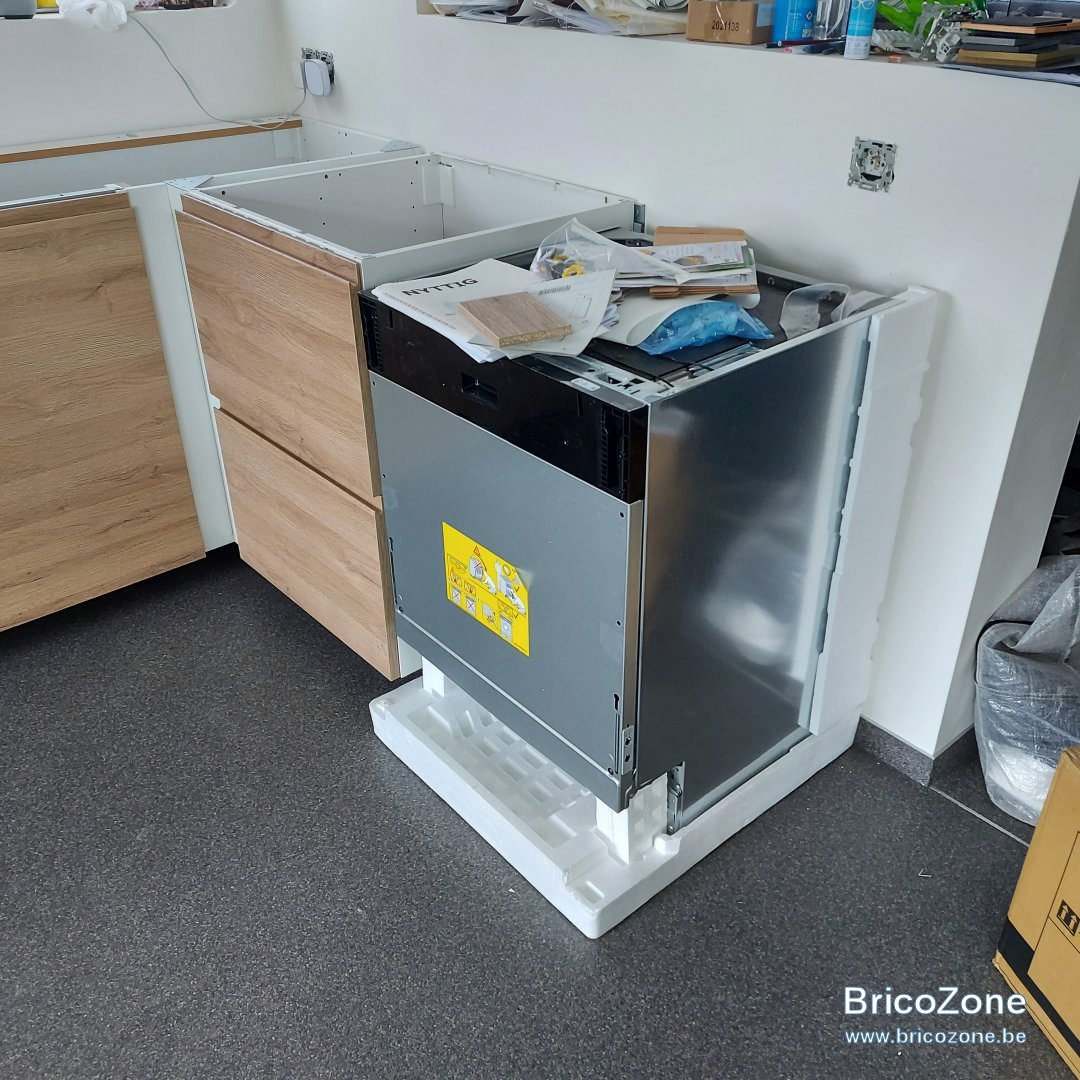

2) Notre configuration nous amène à placer le lave-vaisselle au bout du L. Il n'est donc pas entouré de meubles bas dans lesquels il est habituellement fixé. Comment s'assurer d'une placement bien ancré de la machine et surtout d'une bonne assise pr le placement du plan de travail et de la joue de finition ?

3) Retour à l'îlot :
Le but de l'îlot étant de créer un petit espace bar, via le placement d'un plan de travail d'1 m de large (60cm sur meubles, 40cm en porte à faux).
Pour un plan de travail en mélaminé ? Quelles précautions structurelles sont à prévoir ?

Merci.



antoine7850

• 29 Mai 2022

• #2

Veaullus a dit:

Bonjour à toutes et tous,

Nous avons opté pour une cuisine suédoise, montage par nos soins, après une grosse rénovation assez doulour€us€ .

Nous y avons trouvé les exacts coloris/aspects souhaités donc jusqu'ici tout va bien.

Nous sommes juste confrontés à 3 soucis distincts.

1) Dimensions de Filler/joue de finition :
Nous avons placé un îlot de 200cm, composé de 3blocs (2x80 + 1x40).
Nous souhaitons donc habiller l'arrière de celui-ci d'un panneau identique à la finition "bois" des tiroirs. Mais un panneau de cette dimension n'existe pas chez Ikea. Pourtant j'estime que ce n'est vraiment pas une configuration exceptionnelle.
Plusieurs panneaux côte à côte ne serait pas esthétiquement très heureux.
Avez-vous une astuce ?
Est-il possible de trouver des panneaux de même finition de la dimension souhaitée hors Ikea ?

2) Notre configuration nous amène à placer le lave-vaisselle au bout du L. Il n'est donc pas entouré de meubles bas dans lesquels il est habituellement fixé. Comment s'assurer d'une placement bien ancré de la machine et surtout d'une bonne assise pr le placement du plan de travail et de la joue de finition ?

3) Retour à l'îlot :
Le but de l'îlot étant de créer un petit espace bar, via le placement d'un plan de travail d'1 m de large (60cm sur meubles, 40cm en porte à faux).
Pour un plan de travail en mélaminé ? Quelles précautions structurelles sont à prévoir ?

Merci.

Voir la pièce jointe 116941

Voir la pièce jointe 116942

Voir la pièce jointe 116943

Cliquez pour agrandir...

Le lave vaisselle est fixé dans le plan de travail, et non dans les meubles sur le coté.



eljub

• 29 Mai 2022

• #3

bha chez moi il est aussi fixé sur les côté, il y a des trou prévu dans le LV pour ça



baziles18

• 29 Mai 2022

• #4

Confronté au même problème, j'avais collé/vissé des portes de placard sur le dos. Comme si l'armoire était accessible des 2 côtés.

Cela rendais particulièrement bien.

Pour le plan de travail de l'îlot, en 38mm pas de précaution particulière autre que bien fixé celui-ci sur les meubles.

Là aussi j'avais une configuration similaire et jamais eu de problème en 10 ans.

Maintenant possibilité de cacher des équerres sous le panneau de finition si tu veux dormir tranquille.



Veaullus

• 29 Mai 2022

• #5

Merci pour vos premiers retours.

@baziles18 , je ne suis pas certain de comprendre ton explication de collage de portes..

Concernant le plan de travail sur îlot, tu dirais de ne rien prévoir comme équerre ou renfort ?
Simplement vissé par en dessous au niveau des meubles ? (Ça m'arrangerait, même si je pense que le plan de travail temporaire prévu par madame n'est pas si épais, 28mm je crois).

*Je dis plan de travail temporaire car on aimerait placer un plan de travail en granit ou autre similaire, mais le budget de fin de chantier ne le permet pas.



TiLu

• 29 Mai 2022

• #6

Veaullus a dit:

@baziles18 , je ne suis pas certain de comprendre ton explication de collage de portes..

Cliquez pour agrandir...

Au lieu de prévoir un panneau de finition, prévoir des portes identiques à celles mises de l'autre côté, pour garder un même visuel.
Comme ce sont des tiroirs pour toi, soit tu mets les mêmes façades pour avoir des faux tiroirs à l'arrière, soit tu prends des portes aux dimensions des caissons (5 portes de 40 de large par exemple).
C'est ce que l'on avait fait chez ma mère pour son ilot : chaque caisson était fermé à l'arrière par une porte collée et vissée. Visuellement, ça ne choque pas, c'est dans la continuité du reste de la cuisine.



Veaullus

• 29 Mai 2022

• #7

Ah oui bien vu.
Con comme un âne j'avais assimilé cette réponse à ma problématique de lave vaisselle, donc je ne faisais pas le lien ‍



Veaullus

• 30 Mai 2022

• #8

Petite question parallèle.

Je vais percer mon plan de travail pour insérer l'induction.
Je remarque que ces radins ne fournissent plus le câble de raccordement.
Je me vois mal utiliser une chute de mon 6² avec sa belle rigidité.
Mais quoi prendre ?
(je me rappelle que lors de notre précédente rénovation, j'avais été scotché par le section du câble fourni avec la plaque, hyper fin, bien loin du 6² requis du tableau au nez de raccordement).

Et niveau branchement, dans le cas de mon 3x220 SANS neutre ?
On fait comment ?



benoki

• 30 Mai 2022

• #9

Salut,

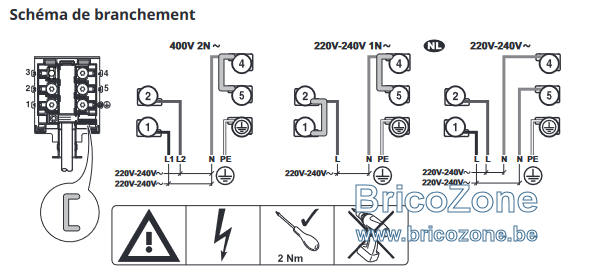

Dans ton cas , c'est le schéma 1.



Veaullus

• 30 Mai 2022

• #10

Ok merci.
Donc je place mon L3 sur les bornes pontées 4+5 ?



benoki

• 30 Mai 2022

• #11

Oui.



neuneu

• 30 Mai 2022

• #12

moi je dirais le dernier a droite en 3*230



Veaullus

• 30 Mai 2022

• #13

Juste ce qu'il faut pour je ne sache pas quoi faire

On va attendre un 3ème avis pour faire jurisprudence (bien que la place se mettra en erreur si pas bien branchée).
Et qu'il faut de toute façon que je prenne le câble...
Ceci ? https://www.2smart.be/fr/boutique/ingenierie/cables-dinstallation/exvb/par-metre-exvb-cable-5g-6mm/
(malheureusement pas dispo en 4²)

--> EDIT, si chez 2smart, ceci fera parfaitement l'affaire je pense..https://www.2smart.be/fr/boutique/ingenierie/cables-dinstallation/exvb/par-metre-exvb-cable-5-x-4mm/



Dernière édition: 30 Mai 2022

neuneu

• 30 Mai 2022

• #14

Ya des câbles chez electro depot j'en ai vu par contre je pense que c'est 17€
Le câblage est identique, tu mets le pont entre 4 et 5



Veaullus

• 30 Mai 2022

• #15

Je devais valider une commande NIKO chez 2smart, j'ai ajouté le m de exvb posté ci-dessus.
Et j'ai ajouté 2m de 2,5² pour réaliser mes pontages de télérupteurs.

Alors qui du schéma de branchement ?



benoki

• 30 Mai 2022

• #16

Ben que ce soit le 1 ou le 3 c'est kif vu que tu es en 3x230....
si tu prend le 3 , tu vas qd meme devoir relier les 2 N ensemble donc tu reviens au schéma 1.



Veaullus

• 30 Mai 2022

• #17



melocake

• 30 Mai 2022

• #18

c'est un lave vaisselle encastré et non en pose libre, il doit y avoir un meuble autour non?



Veaullus

• 30 Mai 2022

• #19

melocake a dit:

c'est un lave vaisselle encastré et non en pose libre, il doit y avoir un meuble autour non?

Cliquez pour agrandir...

Un lave vaisselle encastré n'est pas "encastré" dans un meuble (comme un four/frigo/micro-ondes) mais encastré entre deux meubles...
Dans ce cas c'est encore plus dommage, ca règlerait mes soucis

Ce qui me chipote, c'est la fixation du filler sur le côté du LV et surtout la bonne pose du plan de travail sur le LV alors que d'habitude c'est plutôt que la rigidité du plan de travail qui assure le bon positionnement du LV...
...
Faut que je tombe sur LA bonne idée...
(autre que construire une petite structure/muret à coté)



neuneu

• 30 Mai 2022

• #20

C'est du souple qu'il te faut pour la taque et pas du exvb
