détecteur présence avec contact libre potentiel pour activer knx (entrée binaire) + RF (commutateur)

Bonjour le Forum,

J'ai un souci de câblage me semble t'il.

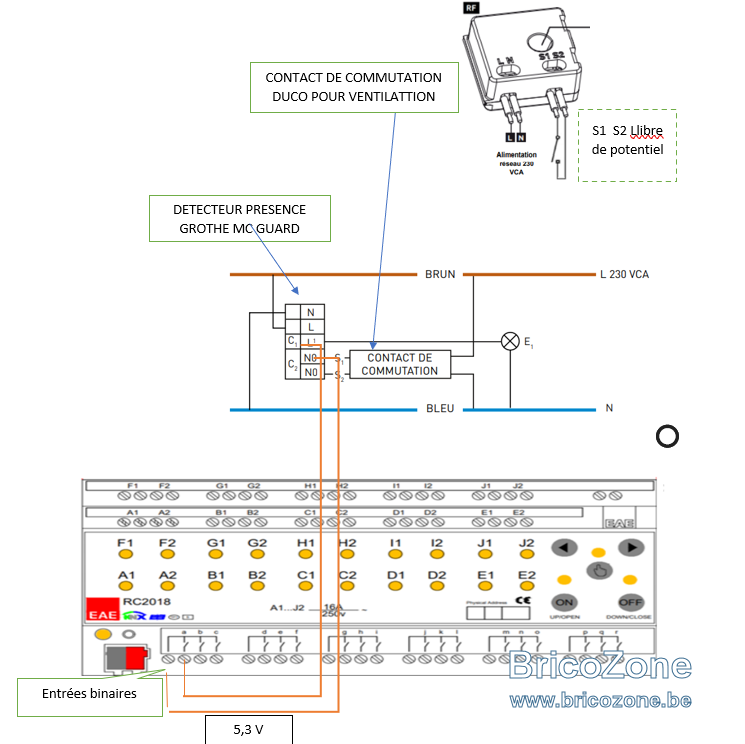

Dans la configuration décrite ci-dessous, j'ai un détecteur de présence "GROTHE" Il est situé dans la sdb ,avec
-- en C1 : déclenche la lumière du WC --> aucun souci
-- en C2 : un contact libre de potentiel qui génère une impulsion soit à l'ouverture, soit à la fermeture du circuit de détection. ,

Je récupère cette impulsion C2 pour :
1- activer un actionneur KNX (entrées binaires a). l'actionneur envoie du 5,3 V vers C2 et retourne le signal après ouverture ou fermeture NO du détecteur
but : couper au niveau des sorties de l''actionneur une chaufrette quartz murale et les prise courant sèche cheveux après le temps réglé au niveau du
détecteur (timer 2) lorsque qn quitte local.
--> aucun souci

2- activer un commutateur RF DUCO (contacts S1-S2 libre de tout potentiel) . But : ralentir la VMC lorsque personne présent dans la sdb
--> aucun souci.

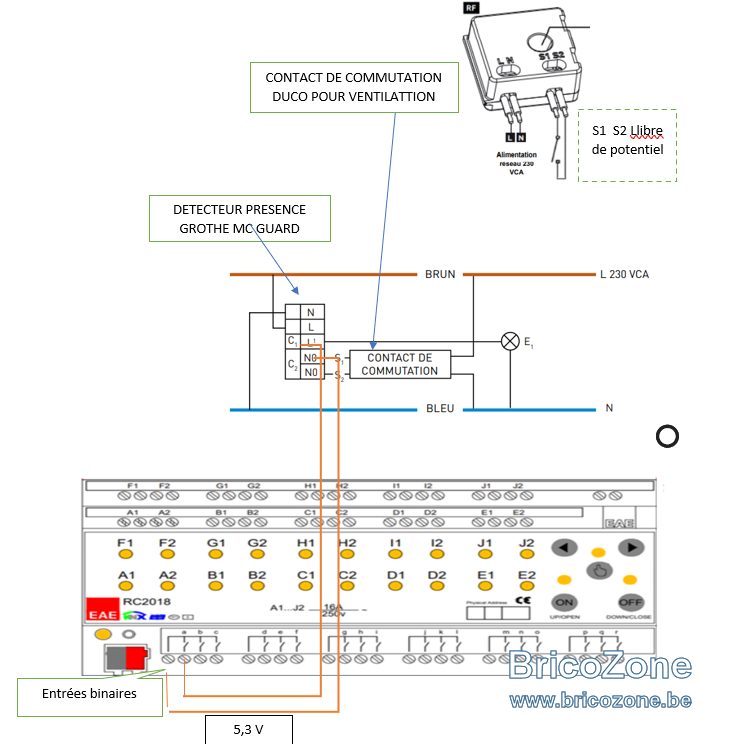

Au fait , aucun souci pour le point 1 raccordé seul, mais lorsque je câble le 2 en plus du 1, plus aucun signal n'arrive au niveau de mon actionneur KNX.
Bizarre, 1 et 2 sont donc raccordés en parallèle et devraient envoyer le même signal du détecteur ((position ouverte/position fermée).



Ou est mon erreur de cablage ?
Est-ce le fait d'envoyer un 5,3 V qui cause problème ?
Comment résoudre pour que le signal soit envoyé au deux composants.

Merci pour votre avis

CAPRI

Tu places simplement un relai bipolaire... Comme ça, chacun avec son contact NO à lui...


Mais, je n'ai pas la réponse sinon.

Merci Flashman pour l'idée,

mais je le place ou mon relais bipolaire, car il faut l'alimenter en 12v ou 24 v ou 230 V et un petit schema de branchement m'aiderai.

Capri

Ben, la bobine sur le 230v... La phase passant par le contact no.

Bonjour flashman,

Merci pour le suivi ,

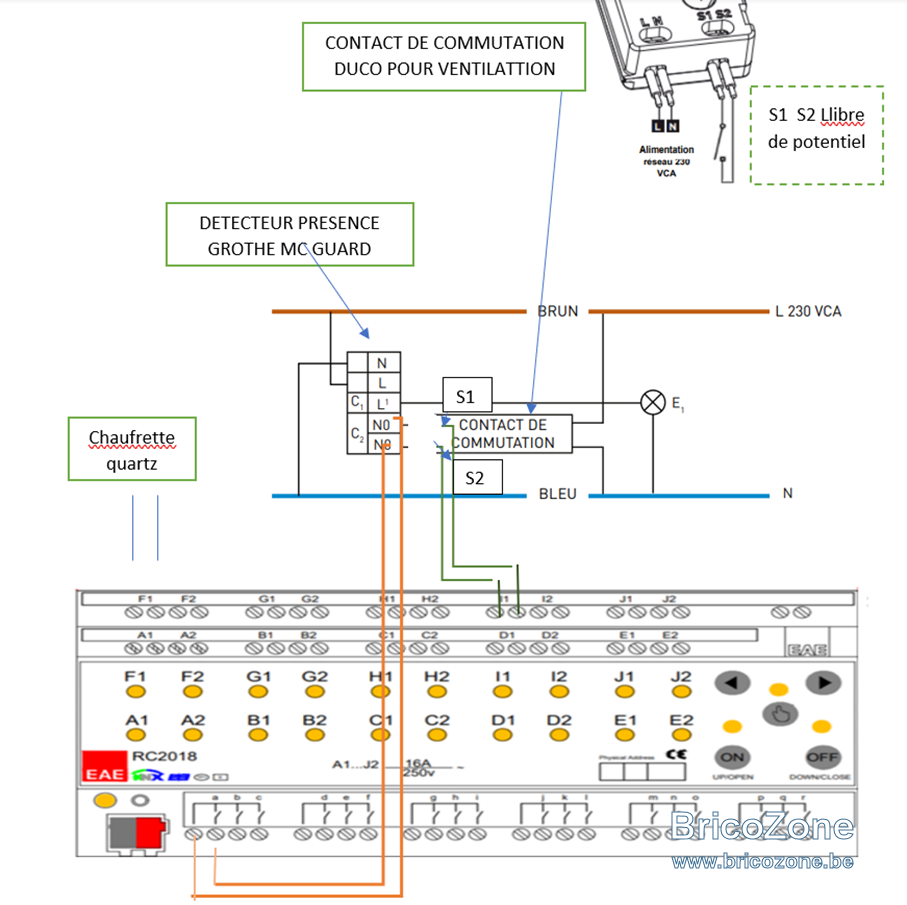

En réfléchissant plus en avant je vais tout compte fait utiliser un output de l'actionneur KNX (= un relais) pour fermer /ouvrir le contact sec S1-S2 du commutateur RF.
l'impulsion NO qui arrive du détecteur de présence à l'input binaire de l'actionneur servira alors comme suit :
- une fois pour ouvrir ou fermer le circuit de la chaufrette quarz
- une fois pour ouvrir ou fermer le contact sec du communtateur RF , qui lui commandera par RF la VMC, selon présence ou absence de qn.

Je teste en réel, et si cela ne fonctionne pas je reviens à vous.
Merci
Capri

Oui, ça revient au même...
