Bonjour,
Ma maison est en cours de construction par une entreprise clé sur porte et ils viennent de réaliser les décharges sanitaires.
Je me pose pas mal de question sur l'évacuation de la douche.
Concrètement le plancher est composé en hourdis, 10 cm de chape et ~1cm de carrelage.

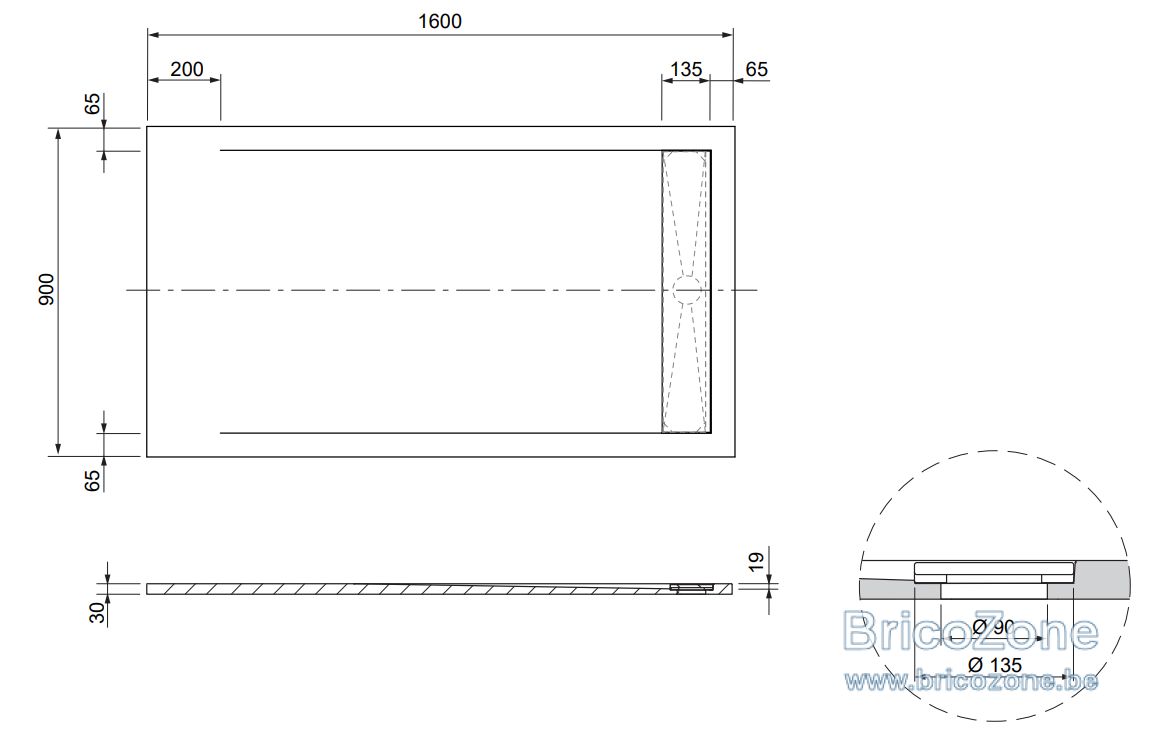

Le receveur de douche d'un épaisseur de 30 mm est encastré afin d'être affleurant au carrelage.

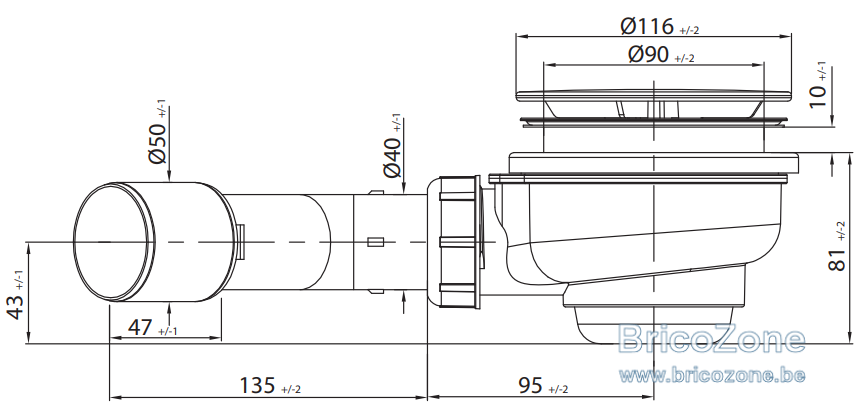

Le siphon utilisé à une hauteur d'encastrement de 81 mm.
En somme il n'y a pas de jeu possible sur la hauteur du siphon qui sera contraint entre le plancher hourdi et le receveur.

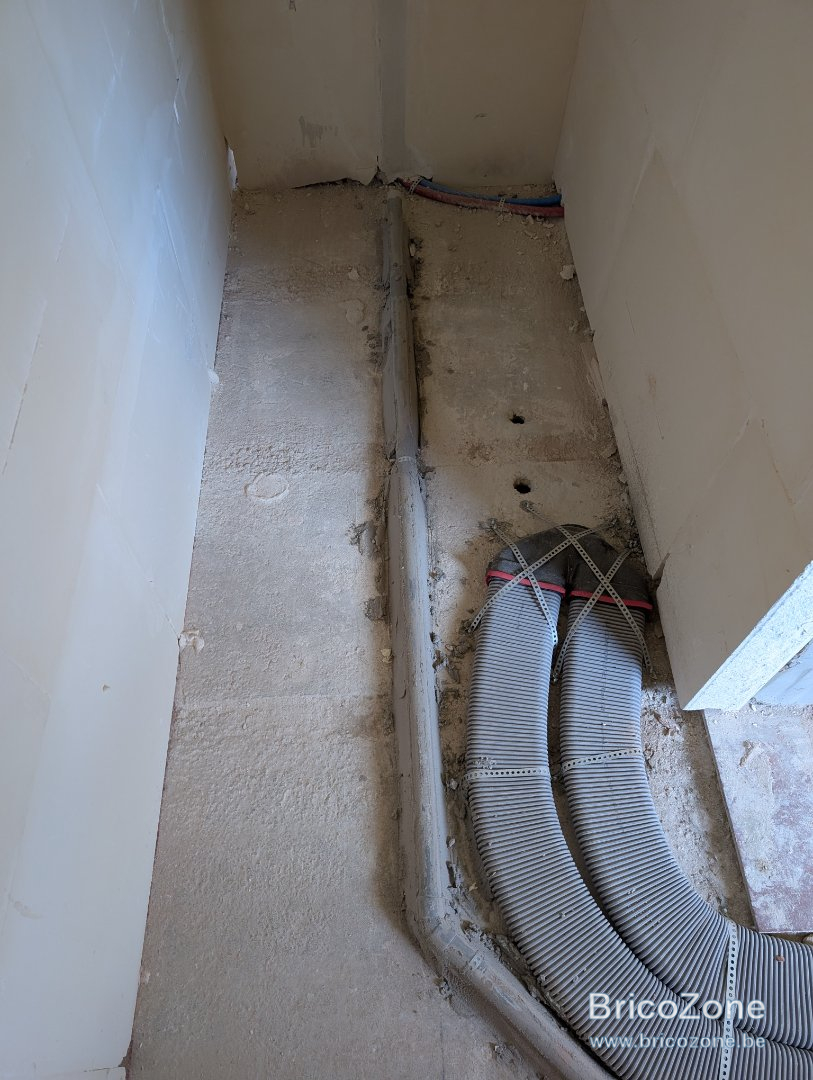

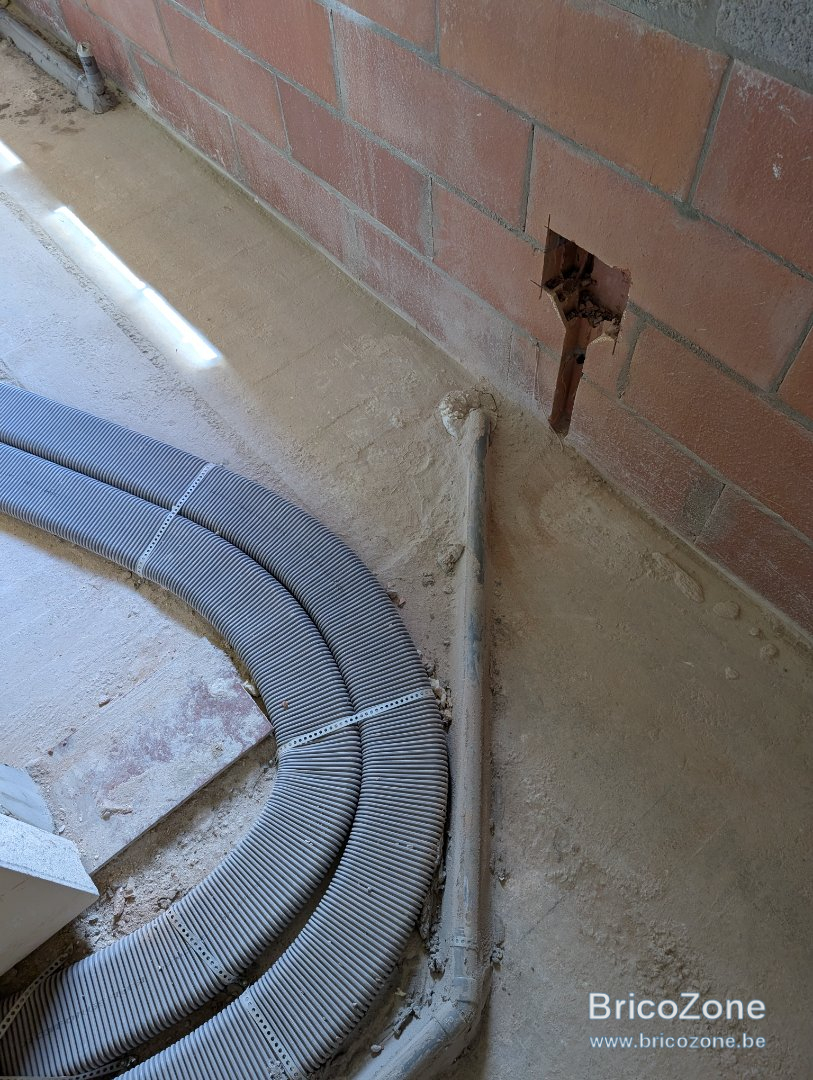

Voici les mesures approximatives du parcours de la décharge :
* Siphon : h = 68 mm (entre le plancher et le dessus du tuyau PVC)
* Distance de 1830 mm
* Coude 45° : h = 49 mm (entre le plancher et le dessus du tuyau PVC)
* Distance de 1080 mm
* Coude 45° descendant vers le sol : h = 42 mm (entre le plancher et le dessus du tuyau PVC)
Pour le 1er troncon (entre le siphon et le c45°) je pense qu'on est sur du DN40 avec une pente proche de 1%.
Par contre pour le second, j'ai l'impression qu'ils sont passés en DN32 (je dois retourner vérifier car je n'arrive pas à y croire) et la pente est largement en dessous de 1%.
Est ce que vu la faible longueur de ce troncon "c'est limite mais ca passe" ou bien est ce inacceptable ?
Je suis bien conscient que l'installation est complexe vu les contraintes mais si cela posait problème alors on aurait préféré abandonner l'idée d'encastrer le receveur et récupérer du jeu pour aménager une meilleure pente.
