Nombre de fils sur un disjoncteur

Dans le forum Electricité générale - par fatalbug le 11 Août 2008

  1. fatalbug

    fatalbug 41 ans, Luxembourg

    Bonjour

    Combien de fils de 1.5mm2 peux t'on connecter sur une borne d'un disjoncteur pour rester dans les normes du RGIE ?

    Merci d'avance

    Salutations

    fatalbug , 11 Août 2008
    #1
  2. blacksmoke

    blacksmoke 57 ans, Liège

    Je n'ai jamais vu un nombre ecrit noir sur blanc quelque part . Mais pourquoi rentrer avec toutes ces lignes dans le coffret ? Cela rend le câblage du coffret plus confu.
    C'est plus rationnel - et plus économique en cuivre - de relier les lignes entre elles dans une boite de derivation et de connecter la boite au coffret avec une seule ligne..

    blacksmoke , 11 Août 2008
    #2
  3. pyromana

    pyromana 35 ans, Flandre

    Ce sujet m'interesse car pour moi, c'est un peu "bête" de mettre une boite à la sortie du tableau car un cablage va vers le bas et l'autre au premier.

    pyromana , 11 Août 2008
    #3
  4. fatalbug

    fatalbug 41 ans, Luxembourg


    Le problème se pose dans un tableau domotique pour l'éclairage, sur un module domotique, j'ai 4 sortie (coupure unipolaire) donc je me retrouve avec 4 fils qui devrait se trouver sur un disjoncteur !¨

    Mais est ce permis ???

    fatalbug , 11 Août 2008
    #4
  5. bilou_

    bilou_ 49 ans, Hainaut

    perso j'en mets max 2 par borne, ils tiennent plus solidement. Avec 4, si tu tires dessus, tu risques de retrouver un fil dans la main.. passe par un connex. Pour la cuisine j'ai ramené plusieurs cables vers le coffret. Si un jour, je me rends compte qu'une prise est plus sollicitée, je prends le cable et le met sur un disjoncteur séparé. je ne suis pas du métier mais avec un peu d'anticipation et de rigueur, on s'évite pas mal de problèmes. C' clair que la clarté du coffret s'en ressent mais on identifiant bien les cables qui arrivent le scoubidou est bien vite éclaircit !

    bilou_ , 11 Août 2008
    #5
  6. Cory

    Cory Bruxelles

    Bonjour,
    Rien de plus simple pour le raccordement de plusieurs fils dans le coffret et sans boites.
    Des Wagos sur un support de la même marque qui s'enclipse sur le rail Din.
    Et pour deux ou trois fils ne pas oublier de les torsader pour être certain d'avoir un bon contact.
    Cory

    [​IMG][/URL] [​IMG]

    Cory , 11 Août 2008
    #6
  7. braine

    braine 68 ans, Brabant Wallon

    Cory, tu est sûr que c'est autorisé, ça ?

    Moi cela me semble illogique dans le sens que, puisque ce seul disjoncteur de 20 ampères est censé protéger (par exemple) un circuit de 8 prises, il sert ici de protection pour 4 circuits au total...
    Autrement dit, on ne disposerait "mathématiquement", et en les employant bien sûr tous ensemble, que de quelques 5 ampères sur chacun de ces circuits ?

    Il me semble que les règlements demandent un maximum de circuits différents chaque fois protégés par un disjoncteur par circuit ?..

    Une surchauffe du fil entre le wago et le disjoncteur est exclue, vu que le disjoncteur ne laissera pas passer plus que ses 20 ampères, mais avec ce genre d'installation, bonjour "les plombs qui pètent" !.. Non ?..

    braine , 11 Août 2008
    #7
  8. Cory

    Cory Bruxelles

    Bonjour braine,
    Oui c'est autorisé puisqu'il s'agit des mêmes Wagos que l'on trouvent dans les boites.
    Tel qu'illustré ces raccords pourrait se trouver dans une boite quelque part dans l'immeuble. Sinon à quoi servirait les boites de raccords si on ne pourait pas y faire des raccordements ?
    Et en faisant des raccords tel qu'ici vous aurez moins de risque de mauvais contacts.
    Et les "plombs" ne sauterons pas plus vite pour ça.
    Cory

    Cory , 11 Août 2008
    #8
  9. braine

    braine 68 ans, Brabant Wallon

    D'accord pour le placement d'une boite de dérivation pour "rajouter une prise" dans une pièce ou un garage où il en manque une, et pour une "petite" consommation électrique, mais je persiste à dire que c'est peut-être une mauvaise image à donner aux "bricoleurs" :

    dans la discussion sur "un seul circuit pour machine à laver et séchoir", vous dites justement, comme je le dirais aussi, qu'il faut un circuit par machine... Mais si il se base sur ce qui est montré ci-dessus, le gars en question pourrait donc brancher ses "2 circuits" dans le même disjoncteur !
    Dans ce cas, il est évident qu'il ne pourra jamais faire fonctionner ses 2 machines en même temps !...

    Il me semble aussi que le principe des "8 prises par circuit" a justement été inventé pour éviter de surcharger les circuits !.. (même si on sait que si on en met 25 sur un circuit de 16A, chaque prise donnera bien sûr du courant, mais qu'on ne pourra jamais faire fonctionner ensemble un engin par prise, car vu le cumul des consommations, le disjoncteur sautera de toute façon à une intensité de passage supérieure à 16A) ...

    Dernière édition par un modérateur: 11 Août 2008
    braine , 11 Août 2008
    #9
  10. fatalbug

    fatalbug 41 ans, Luxembourg



    Bonjour

    Dans le cas ou je n'ai pas la place de mettre ce dispositif, puis utilisé mon wago et le mettre dans la goulotte de mon tableau (Au dessus et en dessous de chaque fusible j'ai de la goulotte)
    Merci d'avance

    fatalbug , 11 Août 2008
    #10
  11. Bouchzo

    Bouchzo 29 ans,

    Salut braine , a mon avis tu comprends pas ce que Cory veut dire par " circuit " .

    Ici dans le cas de la photo de Cory ( Très propre d'ailleurs ) , c'est un seul circuit même si il y arrive 4 fils . Cela reste 1 circuit . Pourquoi ? Car tout ses fils vont sur le même disjoncteur et donc ils sont sur le même circuit.

    Dans le cas de la machine à laver et séchoir , non . Un circuit pour la machine à laver donc un disjoncteur et un autre circuit pour le séchoir donc un autre disjoncteur ...

    En tout cas , c'est comme ça que je le comprends ...

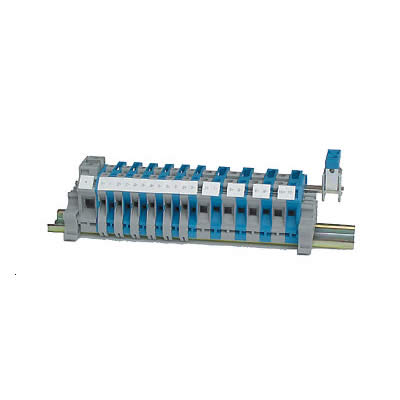

    Ps : Par contre dans des borniers du genre ci - dissous , je crois que dans ce cas c'est limité a 2 maximum .

    http://www.tyboat.com/administrer/upload/rkl10.jpg

    Dernière édition par un modérateur: 11 Août 2008
    Bouchzo , 11 Août 2008
    #11
  12. pyromana

    pyromana 35 ans, Flandre

    tiens, je vais essayer de trouver ce type de bornier.

    En tout cas, Cory, c'est quoi ton truc pour avoir un tableau aussi bien range :)

    Tiens, je me pose une question. Pour avoir un tableau aussi bien rangé, est ce que le mieux c'est d'amener la gaine du XVB le plus proche du disjoncteur et de le dénuder ensuite ou bien de le dénuder à l'entrée du tableau?

    pyromana , 11 Août 2008
    #12
  13. hoover

    hoover 34 ans, Hainaut

    Perso pyromana ... pour avoir un tableau propre

    *tu dénudes ton XVB dans ta goulotte 5 cm avant de rentrer dans ton tableau

    ET

    *tu attaches tes cables avec des attaches cables pour pas que ca deviennent un bordel dedans :-'

    hoover , 12 Août 2008
    #13
  14. panda016

    panda016 45 ans, Hainaut

    Superbe Cory,

    Tu n'aurais pas une petite galerie de photo avec tes coffrets, çà donnerait des idées.

    panda016 , 12 Août 2008
    #14
  15. bilou_

    bilou_ 49 ans, Hainaut

    nan je risque d'être jaloux :p

    bilou_ , 12 Août 2008
    #15
  16. Cory

    Cory Bruxelles

    Bonjour,
    Réponses en vrac.
    -NON pas de raccordement dans les goulottes, défendu.
    -Un circuit c'est tout ce qui "sort" du disjoncteur, sans tenir compte du nombres de fils, mais bien du nombres de points (8).
    -Pour des exemples de bornier voir ; http://www.wago.com/cps/rde/xchg/wago/style.xsl/frb_index.html
    -Le truc pour câbler un tableau c'est très simple, une pince à bec, une bonne pince à dénuder et un peu d'expérience.
    -Je laisse toujours entrer environ 2/3 cm de la gaine de mes XVB, plus simple pour suivre les circuits sans devoir ouvrir les goulottes.
    -Galeries photos ? je vais voir si j'en ai.
    Cory

    Cory , 12 Août 2008
    #16
  17. Drksun2

    Drksun2 38 ans, Hainaut

    Oui ce serait super d'avoir des photos ! :grinning:

    Je suis toujours étonné de la propreté de tes tableaux.
    On peut manger dedans ;-)

    Dernière édition par un modérateur: 12 Août 2008
    Drksun2 , 12 Août 2008
    #17
  18. omega.067

    omega.067 65 ans, Hainaut

    pour le rangement correct dans les tableaux, ou les boites de dérivation, ou les blochets, souvent, il faut en premier lieu, ne pas vouloir avoir fini avant de commencer, travailler avec méthode et surtout sans précipitation, le reste vient tout seul avec le temps, hein, "Padré" :#

    omega.067 , 12 Août 2008
    #18
  19. Drksun2

    Drksun2 38 ans, Hainaut

    hé oui comme on dit c'est pas difficile de le faire mais c'est difficile de BIEN le faire :grinning:

    Heureusement que vous êtes là pour nous mettre au courant des astuces ;-)

    Drksun2 , 12 Août 2008
    #19
  20. Cory

    Cory Bruxelles

    Que pouvons-nous faire d’autre que mettre au « courant » dans un forum d’électricité ?

    Cory , 13 Août 2008
    #20
