Pouvez-vous identifier le matériel ?

Sebe

Sebe

  • #1
Bonjour,

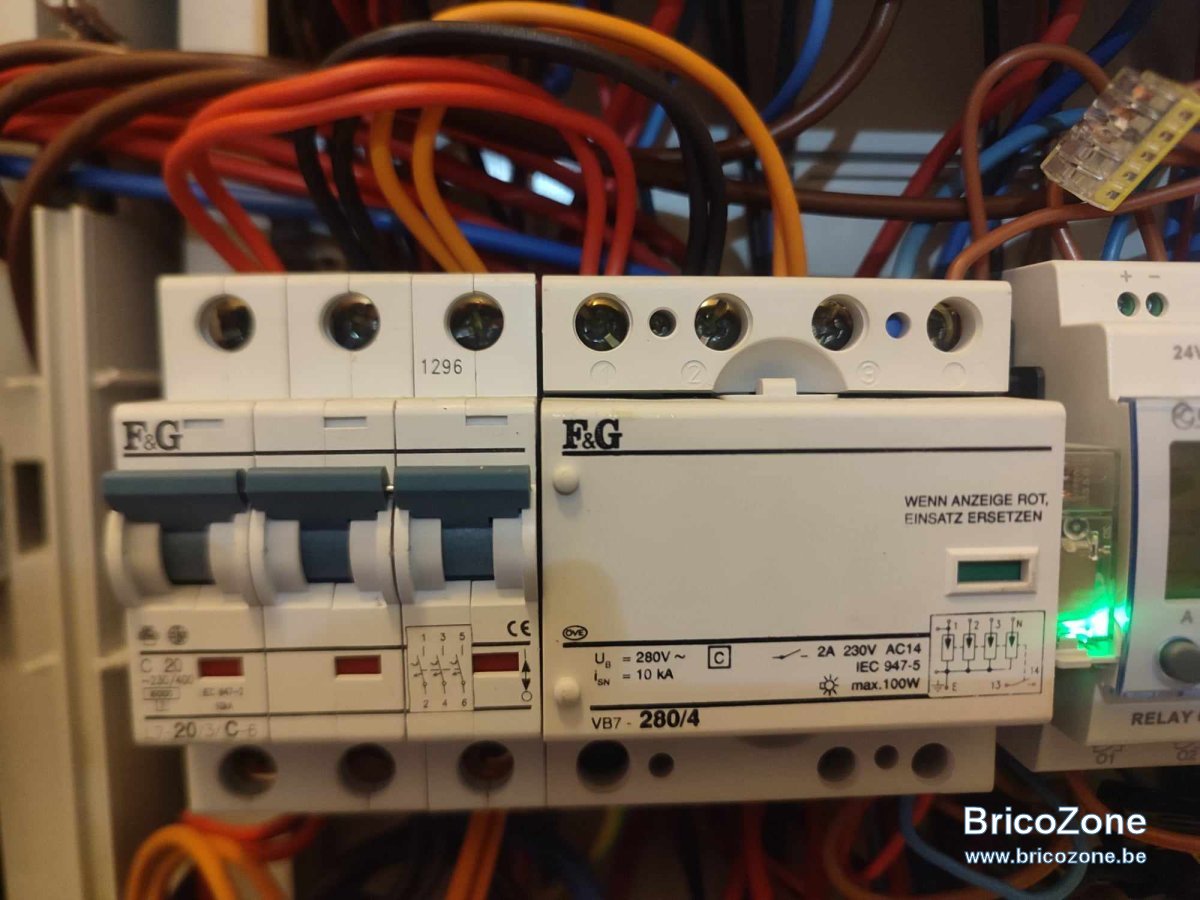

J'ai des plans à faire et le tableau est truffé de matériel "Felden & Guilleaume". Il y a un appareil modulaire que je ne vois pas à trop à quoi il peut servir ; si quelqu'un peut me mettre sur la voie ...
Je ne sais pas si cela peut aider à identifier mais c'est un compteur bi-horaire et il a des accumulateurs dans l'appartement... et nous sommes en 380+N.

Merci

NB: "wenn anzeigz rot, einsatz ersetzen" veut dire "Si l'indicateur est rouge, remplacez l'insert"

  • #2
Bonjour,

Sans photo cela va être difficile.

  • #3
Elbvarto17 a dit:
Bonjour,

Sans photo cela va être difficile.
Cliquez pour agrandir...
Oups


  • #5
Cory a dit:
Bonjour,
Il s'agit de protection de surtension.
Voir Google https://archiwum.allegro.pl/oferta/ogranicznik-przepiec-f-g-vb7-280-3-10ka-i7285885524.html
Cliquez pour agrandir...
Merci Cory

Quel est l'intêret de mettre cela dans un immeuble à appartement en plein centre ville ? Les batiments ne sont pas suffisament protégés de la foudre grâce aux églises et autres ?
Comment représenter celui-ci dans le schèma Unifilaire et que mettre comme indication ? Comme mon schèma ?

Merci


  • #6
Vraiment pas beaucoup d'intérêt, pour ne pas dire aucuns.
Personnellement j'enlève ce système, aucune utilité.

  • #7
Cory a dit:
Vraiment pas beaucoup d'intérêt, pour ne pas dire aucuns.
Personnellement j'enlève ce système, aucune utilité.
Cliquez pour agrandir...
J'imagine qu'il y a 30 ans, l'entreprise leur a vendu ce truc chère et vilain ... mais là c'est un autre débat ;-)
Pour le schèma, je suis bon ? Pour les indications, il faut peut-être mettre 4P ?

  • #8
Pour le schèma, je suis bon ?
Oui.
Pour les indications, il faut peut-être mettre 4P ?
C'est un plus.

  • #9
Impecc ... merci

  • #10
On dirais une installation en 3x230V (disjoncteur tripolaire) avec un para surtension avec neutre....

Voir avec le syndic la couverture incendie de l'immeuble, si le risque 'foudre / sur-tension' est couvert.

  • #11
BG1000 a dit:
On dirais une installation en 3x230V (disjoncteur tripolaire) avec un para surtension avec neutre....
Cliquez pour agrandir...

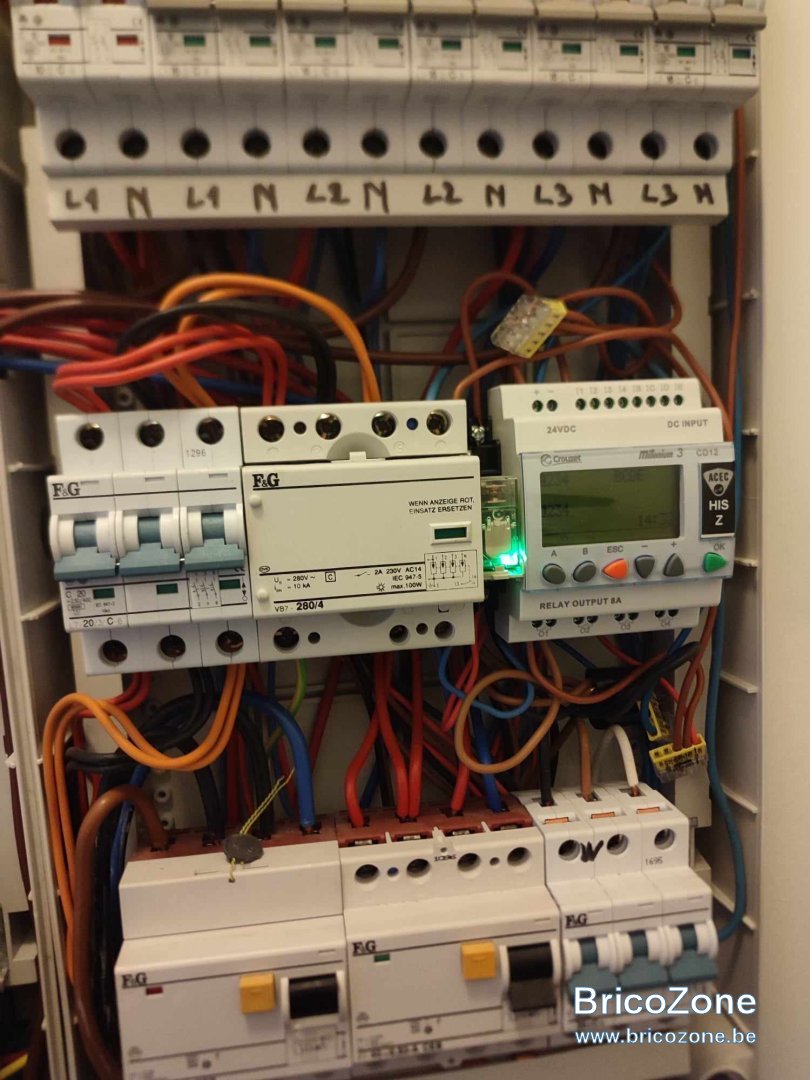

Voici une autre vu où on voit qu'il s'agit bien 380+N au dessus du différentiel de tête. Maintenant, je n'explique le pourquoi de disjoncteurs tétra à plusieurs endroits dans l'installation ;-)


  • #12
heu tétra<>tri

Voir rgie mais un protection tripolaire dans un réseau 3x400+N ne serait acceptable que pour une charge purement triphasée.
Donc un chauffe eau tri, un ascenseur tri.... mais pas pour une cuisinière en bipolaire, une liaison inter coffret.

Il faut voir le rgie si la clause est toujours présente, mais comme perso je changerais ces disjoncteurs pour des 4 pôles je ne cherche pas.

  • #14
BG1000 a dit:
Voir rgie mais un protection tripolaire dans un réseau 3x400+N ne serait acceptable que pour une charge purement triphasée.
Donc un chauffe eau tri, un ascenseur tri.... mais pas pour une cuisinière en bipolaire, une liaison inter coffret.

Il faut voir le rgie si la clause est toujours présente, mais comme perso je changerais ces disjoncteurs pour des 4 pôles je ne cherche pas.
Cliquez pour agrandir...
Je confirme que la cuisinière est bien montée en tripolaire ... je vais interrogé un agent de Vincott.
