Bonjour vdeg,
Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5.

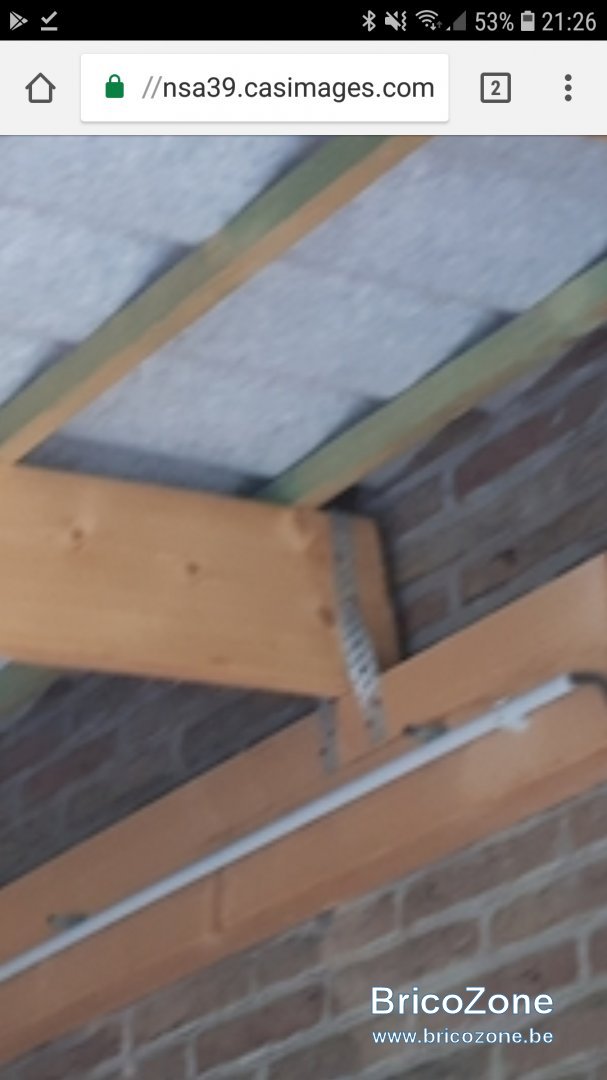

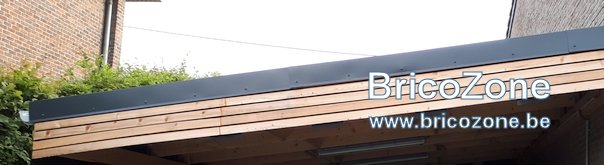

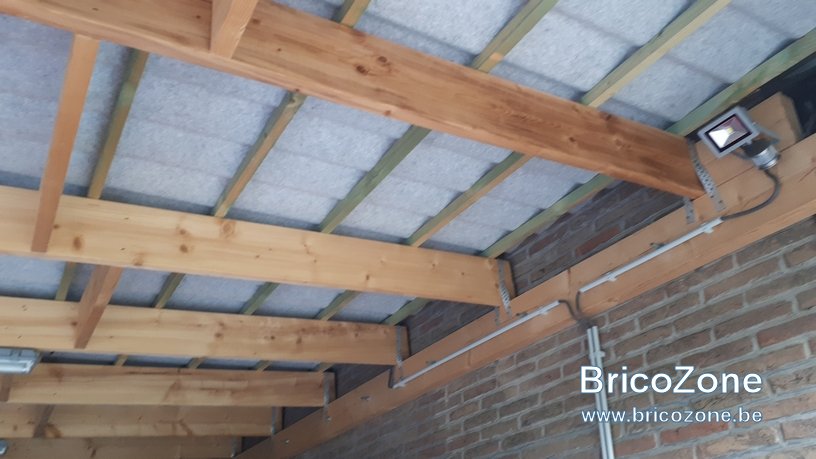

TOIT CONSIDERE PLAT POUR GARAGE.
Données :
Pour une classe de service 2.
Une portée de 5.00 m
Une charge non pondérée de 163 kg/m² uniformément répartie comme suit :
Charges permanentes :

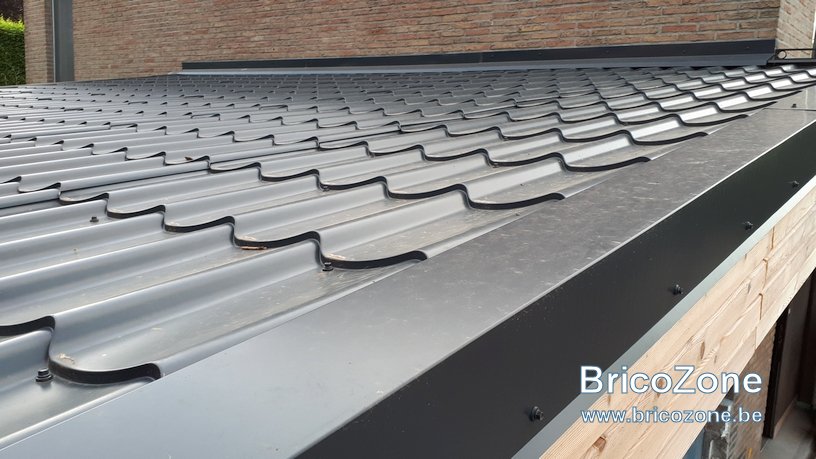

Etanchéité bacs aciers = 4 kg/m²
Poids propre OSB 4 ép. 15 mm = 9 kg/m²
Poids propre solives = 16 kg/m²
Charges occasionnelles temporaires :
Neige, vent ou 1 homme + matériel = 130 kg/m²
Dans cette hypothèse :
Il faudrait mettre en œuvre des solives de bois massif résineux de classe C 24.
D'une section de 63 x 173 mm
Espacées de 33 cm d'axe en axe.
Validation de l’ETAT LIMITE ULTIME (ELU)
Tous les résultats de calculs sont inférieurs aux maximum admis correspondant
Flexion : Résistance max. admise de 12.18 MPa
Compression transversale : Résistance max. admise de 1.15 MPa
Longueur d’appuis minimum = 40 mm
Cisaillement : Résistance max. admise de 1.85 MPa
Validation de l’ETAT LIMITE DE SERVICE (ELS)
Flèche maximum admise = 5.000 / 300 = 16.7 mm
Flèche résultant du poids et fluage de la charge permanente = 3.4 mm
Flèche instantanée f.inst. Sous l’effet de la charge globale = 12.6 mm
Flèche différée f.net.fin. Sous l’effet de la charge globale = 16 mm = OK
Chaînage d’entretoises de même section espacées de +/- 1.66 m
Poutre de reprise de toiture portée de 7.00 m appuyée librement sur deux appuis avec une charge pondérée de 3.982 kg hors poids propre.
Sur cette base il faudrait mettre en oeuvre une poutrelle métallique IPE 240 de 31.3 kg/ml.
Etat limite de service: Flèche maximum admise basé sur une contrainte de 7.000 / 300 = 23 mm.
Charge maxi. non pondérés uniformément répartie poids propre compris. = 3.064 kg
Bonne réflexion.
