Fuite sur le levier du mitigeur

A

antoine013

• 24 Juillet 2023

• #1

Bonjour à tous,
Je vous explique mon problème. Mon mitigeur, pourtant pas vieux(1.5 ans) grincait et était de plus en plus dure pour ouvrir l'eau.
Je démonte la cartouche ( que j'ai dû le casser un peu car il était bloqué à cause d'un peu de calcaire). Soit, j'ai été dans un brico et la nouvelle cartouche une fois placé fuit au niveau du levier lorsque j'ouvre l'eau.
J'ai été le changer pensant que j'étais tombé sur une cartouche défaillante.
J'en prends un second. Idem
J'ai remarqué qu'il y avait une différence entre les cartouches. Je vous joins les photos. Est ce que le souci pourrait venir de là ?

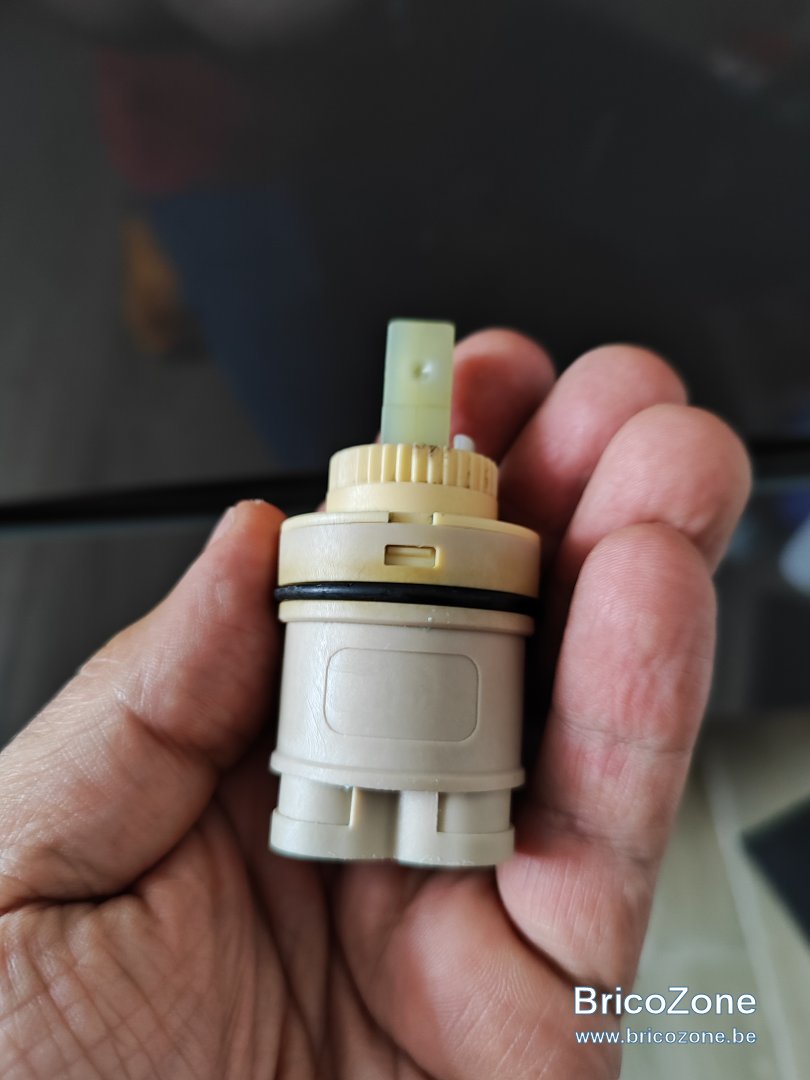

Le beige est celui d'origine ( en dessous,pas de joint, c'est normal.)

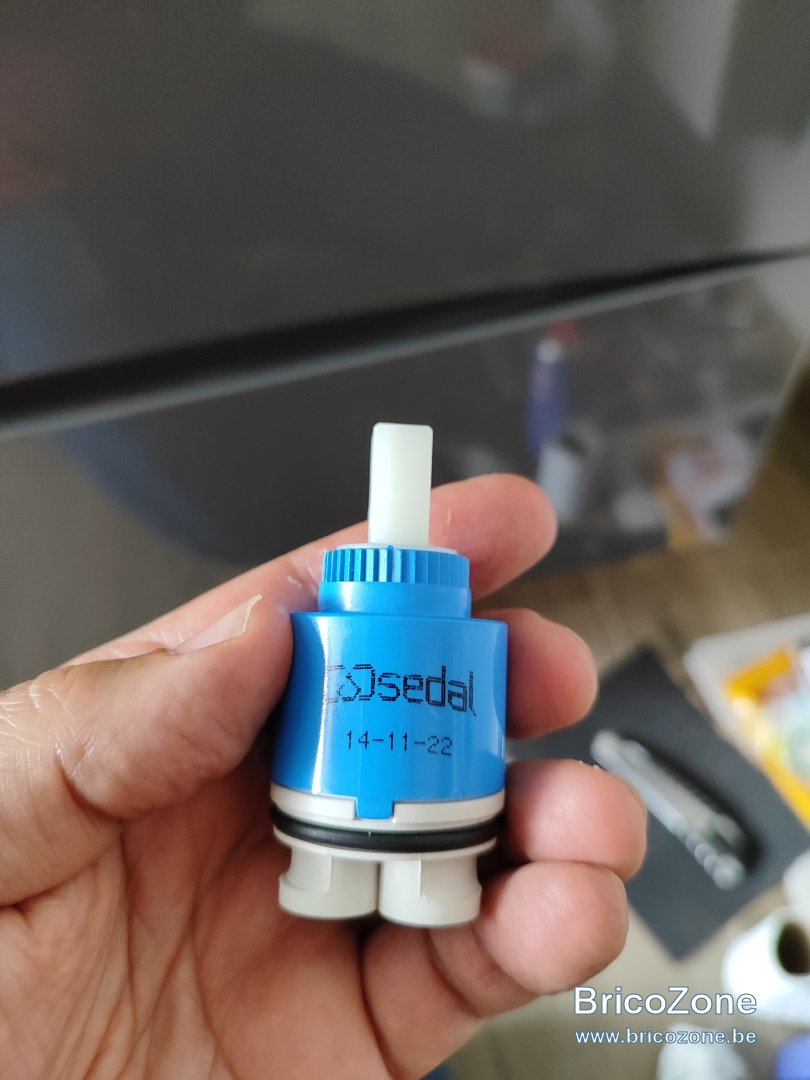

Le bleu est le nouveau qui fuite au niveau du levier. Si on fait attention,sur le modèle d'origine,le joint noir est sur le haut.
Sur le nouveau ( modèle bleu), le joint est sur le bas . Le problème pourrait venir de la ?
Merci d'avance pour votre aide



Tchotto

• 25 Juillet 2023

• #2

Salut ! Si l'eau provient d'une absence d'étanchéité au niveau du joint O ring extérieur de la cartouche, rien ne t'empêche d'y appliquer quelques tours de ruban-téflon avant de la remettre en place et tester l'ensemble.
Lors de la dépose de la cartouche, contrôle bien que la parois du puit qui la reçoit n'est pas - n'a pas été - abîmé par des griffes,fentes, inégalités, etc .... Ciao !



A

antoine013

• 25 Juillet 2023

• #3

Merci pour ton retour mais si le problème venait de l'étanchéité externe, l'eau devrait remonter le long de la paroi externe.
Moi, l'eau sort lorsque j'ouvre le levier.
J'ai gratté légèrement l'intérieur mais je ne vois pas en quoi cela ferait sortir l'eau lorsque j'active le levier.



BG1000

• 25 Juillet 2023

• #4

C'est la même marque? c'est compatible au niveau modèle? Que dit l'éclaté du robinet?
Les portées de joints sont"elles compatible avec la position des joints?

Si on fait fonctionner le robinet sans le levier de commande et les caches d'enjoliveur, cela fuite par où?



Dernière édition: 25 Juillet 2023

A

antoine013

• 25 Juillet 2023

• #5

J'ai testé sans remettre le levier. Ça fuite juste à la base de la tête de cartouche.qd je pousse le manche pour ouvrir l'eau,ça coule avec pression. Dès que je referme le manche,ça se coupe.
Ce n'est pas la même marque.
Est ce que le joint externe, placé en bas sur la nouvelle cartouche peut faire sortir de l'eau au niveau du manche ?



BG1000

• 25 Juillet 2023

• #6

Quel est la marque modèle?
Pour moi il faut la même marque et modèle



A

antoine013

• 25 Juillet 2023

• #7

C'est une cartouche suerda



Géronimo

• 25 Juillet 2023

• #8

Si le joint noir autour de votre novuelle cartouche n'est pas au bon endroit, il est plus que très fort probablement certain que c'est la cause...



A

antoine013

• 25 Juillet 2023

• #9

Mais qu'est ce que l'emplacement de ce joint va influencer la fuite au niveau du levier ?



Patdec

• 25 Juillet 2023

• #10

antoine013 a dit:

Bonjour à tous,
Je vous explique mon problème. Mon mitigeur, pourtant pas vieux(1.5 ans) grincait et était de plus en plus dure pour ouvrir l'eau.
Je démonte la cartouche ( que j'ai dû le casser un peu car il était bloqué à cause d'un peu de calcaire). Soit, j'ai été dans un brico et la nouvelle cartouche une fois placé fuit au niveau du levier lorsque j'ouvre l'eau.
J'ai été le changer pensant que j'étais tombé sur une cartouche défaillante.
J'en prends un second. Idem
J'ai remarqué qu'il y avait une différence entre les cartouches. Je vous joins les photos. Est ce que le souci pourrait venir de là ?
Le beige est celui d'origine ( en dessous,pas de joint, c'est normal.)
Le bleu est le nouveau qui fuite au niveau du levier. Si on fait attention,sur le modèle d'origine,le joint noir est sur le haut.
Sur le nouveau ( modèle bleu), le joint est sur le bas . Le problème pourrait venir de la ?
Merci d'avance pour votre aide

Voir la pièce jointe 142430

Voir la pièce jointe 142431

Voir la pièce jointe 142432

Voir la pièce jointe 142433

Cliquez pour agrandir...

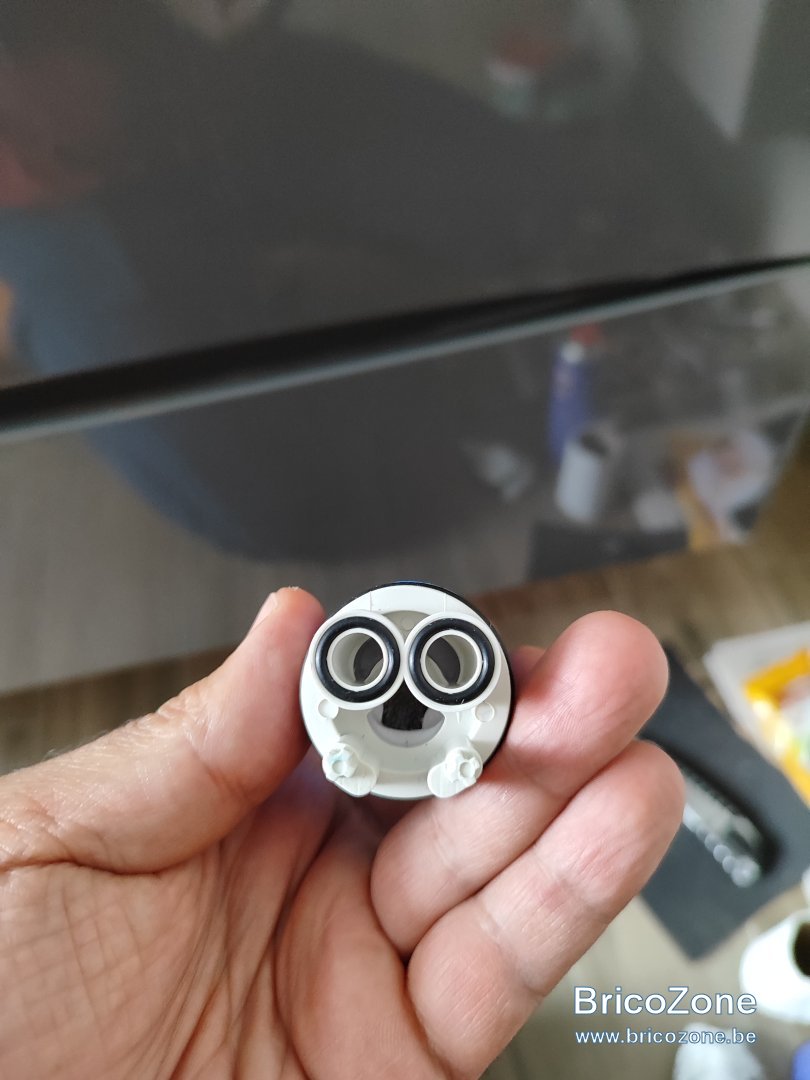

Ta cartouche blanche a 2 logements de joints bien distinct.

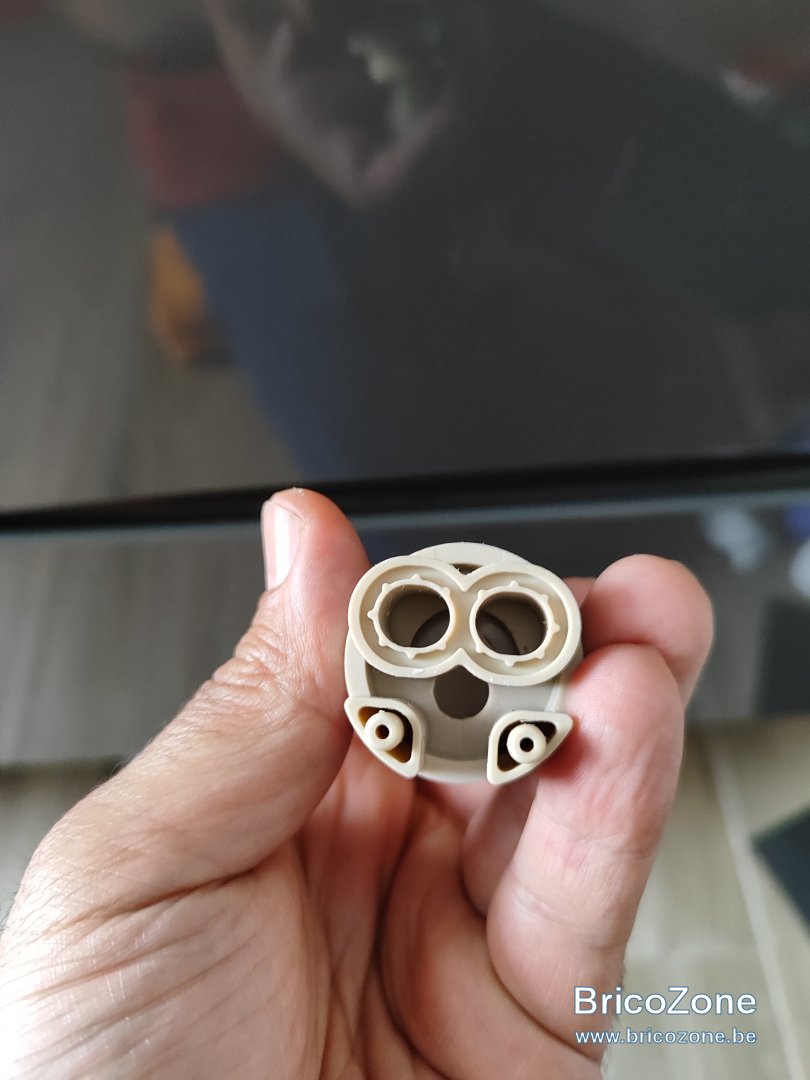

La cartouche beige a elle 2 logements concentriques.
C'est le genre d'élément qui doit se remplacer par un identique et non similaire.



Tchotto

• 25 Juillet 2023

• #11

Salut ! OMG ! Il ne me viendrait pas à l'idée de substituer autre chose à une telle pièce que la pièce équivalente du fabricant !!!
Mais au fait combien a coûté ce mitigeur à l'époque ? Ciao !
De plus, cet accessoire ne serait-il pas encore sous garantie ! ? !
Lidl et Aldi, par exemple, n'offrent-ils pas 3 ans de garantie sur leurs produits ? Hum !



A

antoine013

• 25 Juillet 2023

• #12

C'est un mitigeur Allibert. De mémoire, je l'avais acheté 95€ ( en promo) chez Brico plan it.
Le hic, c'est eux qui me l'ont donné : voici le modèle universel pour remplacer votre cartouche
J'ai cherché la même marque de cartouche sur le net. Impossible de trouver.
Sur Aliexpress,il y en a avec le joint torique sur le haut comme moi.
Mais je n'arrive toujours pas à comprendre qu'est-ce que ça changera qu'il soit en haut ou en bas ?



Géronimo

• 25 Juillet 2023

• #13

Il faut que le joint torique se trouve en contact avec la surface prévue pour. Si le joint torique est à un autre endroit que l'endroit prévu pour faire étanchéité, il ne faut pas s'étonner qu'il n'y ai pas d'étanchéité.

Retournez leur leur cartouche "universelle"' pas adaptée à votre robinet, et demandez un remboursement sous garantie de votre robinet qui n'est pas adapté. S'il n'a qu'un an et demi, il devrait encore être sous garantie.



A

antoine013

• 25 Juillet 2023

• #14

Ok. Mais le joint torique sert à faire l'étanchéité entre la paroi intérieure du mitigeur et le bord externe de la cartouche non?
En quoi cela provoque un jet d'eau sur la base du levier en ouvrant l'eau ? L'eau ne sort pas du bord mais de la base du levier.
Merci à tous pour votre aide



Patdec

• 25 Juillet 2023

• #15

antoine013 a dit:

Ok. Mais le joint torique sert à faire l'étanchéité entre la paroi intérieure du mitigeur et le bord externe de la cartouche non?
En quoi cela provoque un jet d'eau sur la base du levier en ouvrant l'eau ? L'eau ne sort pas du bord mais de la base du levier.
Merci à tous pour votre aide

Cliquez pour agrandir...

Tu as les 2 cartouches sous la main.
As-tu remarqué que les joints toriques extérieur sont posés pour l'un en haut et pour l'autre en bas.
Que la cartouche originale n'ai pas de joint me paraît impossible. Les joints ne sont-ils pas restés dans le corps du robinet ?



A

antoine013

• 25 Juillet 2023

• #16

Effectivement,il y avait bien deux pts joints en dessous . Je les avais enlevés par mesure de précaution(sur le modèle original)
Oui, j'avais bien remarqué que l'original avait un joint extérieur sur le haut et le bleu avait un joint extérieur sur le bas.
Pensez vous que cela viendrait de là,que le jet d'eau sorte de la base du manche ?



Patdec

• 25 Juillet 2023

• #17

antoine013 a dit:

Effectivement,il y avait bien deux pts joints en dessous . Je les avais enlevés par mesure de précaution(sur le modèle original)
Oui, j'avais bien remarqué que l'original avait un joint extérieur sur le haut et le bleu avait un joint extérieur sur le bas.
Pensez vous que cela viendrait de là,que le jet d'eau sorte de la base du manche ?

Cliquez pour agrandir...

Les joints toriques EC + EF sont pas placés aux mêmes endroits, ils n'ont peut-être même pas le même Ø.
Idem pour le joint extérieur.
Donc 2 sources de fuite.
Sur google cherche " cartouche mitigeur " peut-être trouveras tu ton bonheur.



A

antoine013

• 25 Juillet 2023

• #18

Je n'ai pas retrouvé la même marque sur le net.
J'ai retrouvé sur Aliexpress sans être certain.
