Schéma de câblage double allumage

  • #1
Bonsoir,

j’ai une simple question :
Le schéma de câblage que présente Niko pour son interrupteur double allumage est le suivant :

- Qu’en est-il du lien entre les deux phases des deux interrupteurs ? Est-il fait au sein même du mécanisme ? Ou faut-il ponter de la borne L vers l’autre en introduisant 2 fils dans la première borne L ?

merci à vous !


  • #2
Bonsoir, il n'y a qu'un seul L en entrée, le pontage est fait dans l'interrupteur.

  • #3
Bonjour,
Merci beaucoup pour votre réponse.

De manière générale, j’ai quelques difficultés à comprendre la manière de tirer mon fil de phase d’un interrupteur à l’autre lorsqu’il s’agit de deux pièces différentes ? (Que je veux brancher sur le même disjoncteur évidemment)
Dois-je simplement « décupler » mon fil de phase à l’aide d’un wago dans la boîte d’encastrement et repartir vers mon interrupteur dans l’autre pièce ? Ex : 1 Int bipolaire dans mon bureau, 1 dans mon WC.

Idem pour le cas où j’ai 1 Int bipolaire (bureau) que je souhaiterais mettre sur le même circuit que 2 Va-et-vient bipolaire de mon hall d’entrée, il n’est techniquement pas possible de repartir de mon 2eme Va-et-vient pour aller vers l’interrupteur de mon bureau si ?

  • #4
Il existe plusieurs manières de faire qui dépendent de la configuration et du circuit à construire.

Il faut toujours amener un fil de phase à un interrupteur et repartir avec un, ou plusieurs, fil(s) vers les points suivants (inverseurs, fils de phase de lampe, ..). En général, les fils bleus (neutre) sont regroupés entre eux via des wagos pour fermer le circuit.

Donc, soit on amène un câble d'interrupteur en interrupteur pour alimenter le circuit et on tire un câble de l'interrupteur jusqu'à la lampe pour l'allumage, soit on peut également partir du tableau vers une boite de dérivation et, de là, on part vers différents interrupteurs. Attention, un seul circuit (donc une seule alimentation) par boite de dérivation.

On peut aussi, cas "extrême" vu dans ma maison en rénovation, partir avec le fil de phase vers un interrupteur directement depuis le tableau alors que le neutre va directement à la lampe alimentée par ce même interrupteur. Il y a à côté un fil de lampe qui va de l'interrupteur à la lampe en passant par le tableau. Je trouve ça moche mais ça existe.

Si interrupteur bipolaire, il faut également amener le neutre à l'interrupteur et de là, amener un fil de phase et le neutre à la lampe associée. Il est vraiment important, dans le câblage de l'éclairage, de dissocier les câbles et les fils qui alimentent les différents points et les fils qui servent à l'allumage de l'éclairage en lui-même.

Je sais que, pour éviter de s'ennuyer, beaucoup tirent du 5g1.5² directement entre les différents interrupteurs pour pouvoir reconfigurer le tout si nécessaire avec des va-et-vient, inverseurs, etc.. Tant que les couleurs pour l'alimentation (phase, neutre, terre) sont respectées.

  • #5
Merci pour ton message explication, Warx !

Découvrant la discipline que maintenant pour ma nouvelle construction, j’essaie de schématiser au maximum et clarifier les choses dans ma tête avant de me lancer sur le terrain.

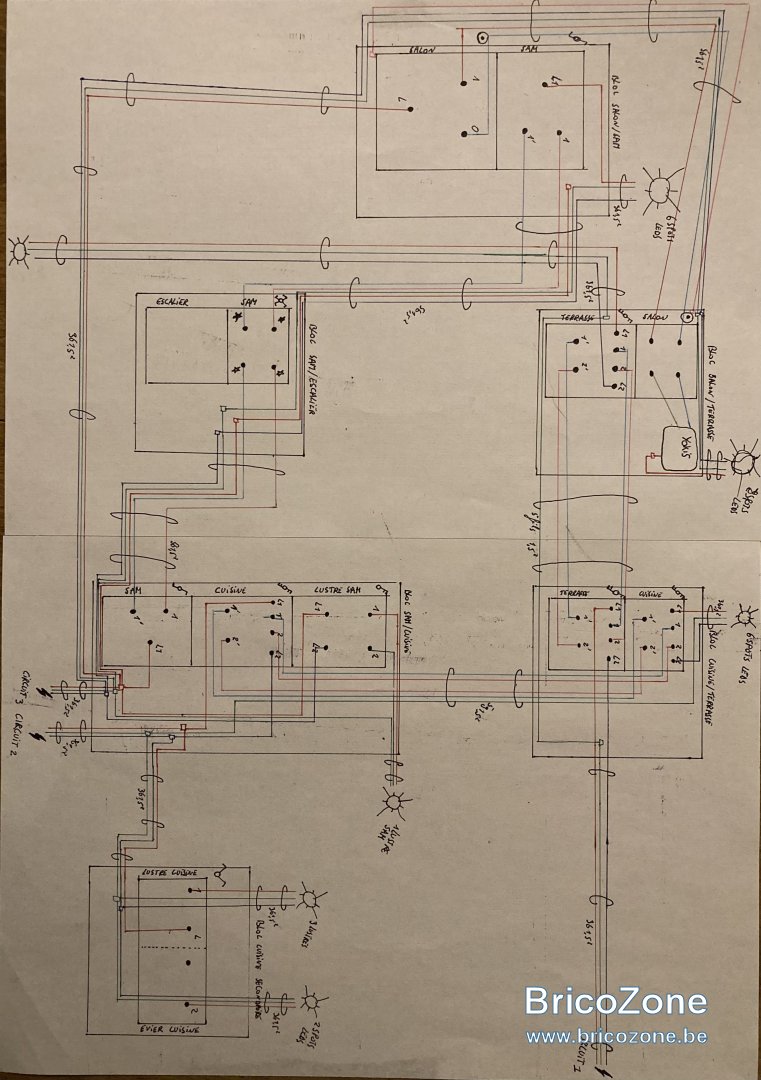

j’ai fais une sorte de schéma multifilaire pour ma pièce de vie (Cuisine/Sam/Salon), si cela est lisible, est ce vous pourriez y jeter un coup d’œil ? Vos capacités de lectures de plan et schéma m’a déjà surpris plus d’une fois sur ce forum


  • #6
Circuit 1 :
- Éclairage extérieur : 2 va-et-vient
Circuit 2 :
- Éclairage cuisine : 2 va-et-vient + 1 double allumage
Circuit 3 :
- Éclairage SAM (lustre + spot LED) et Salon : 2 Va-et-vient/1inverseur, 1 bipolaire simple et 2 va-et-vient dimmable avec yokis (salon)

  • #7
hello,
Vous devez raccorder les terres ensemble dans les blochets

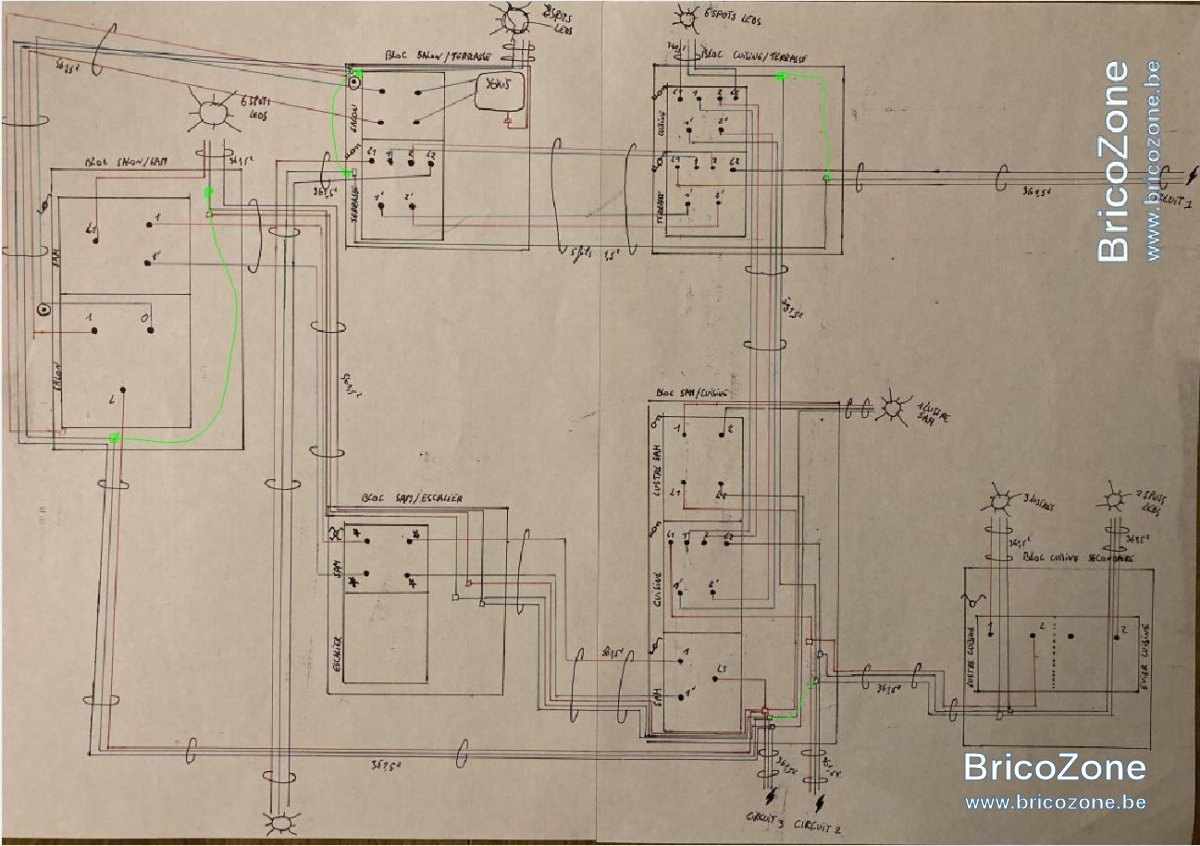

voir schema ci-dessous :
- va et vient bipolaire pour cuisine ??
- c'est un va et vient a coté du Yokis ??? avec Bouton Poussoir ?
et pour le Yokis, ce sont des BP qu'il faut pour le variateur??? quelle modele ?
- ps : 25 fils à raccorder pour le blochets triple :eek: faudra etre ordonné :cool:


;)

Dernière édition:
  • #8
Bonjour HQL,
Merci pour votre retour.
- Bien noté pour les terres.
- J'alimente toutes mes pièces en spots encastrables LEDS donc quand je sais mettre du bipolaire, je le fais pour réduire le risque de scintillement.
- Oui, je me suis basé sur le schéma de cablage ci-dessous. D'ailleurs, je ne suis pas sûr de mon raccordement puisque je passe d'un BP 3 connexions (L, 1, O) à un BP 4 connexions. (?)
- Oui, ce blochet me donne déjà mal la tête rien que d'y penser :D, 6 gaines doivent monter/descendre. C'est le plus important et le premier quand on entre dans la pièce et qui regroupe des interrupteurs des 2 circuits.


  • #9
hello,

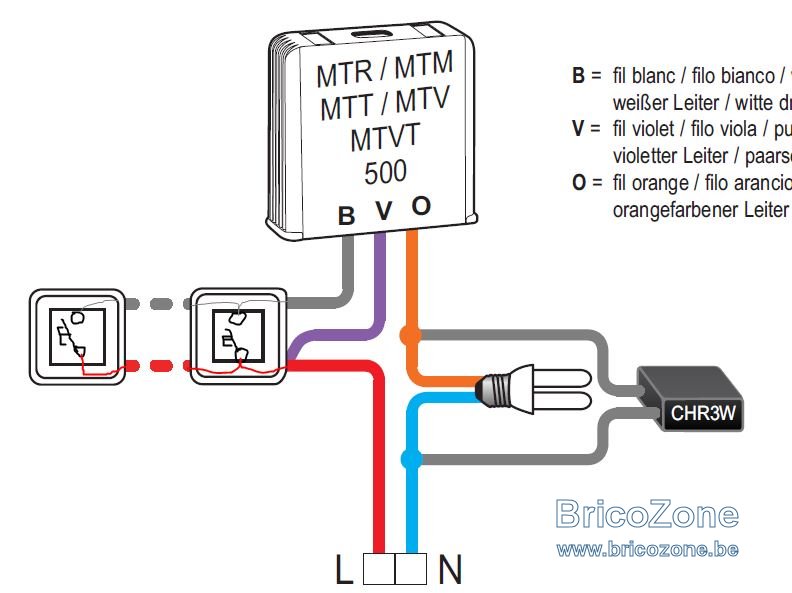

voici le schema de cablage agrandi pour les BP
(BP a 2 bornes de racc)

il faut que :
les 2 BP soit en parallèles
que la phase arrive a un BP
que la borne V soit raccorder a la phase
que le retour du BP soit raccordé sur B
le O à la lampe
retour au neutre


;)
