fusibles à levier et cartouche

Bonjour tout le monde !
J'ai quelques questions pratiques qui n'ont pas de rapport entre elles, mais qui ont toutes leur importance lors d'une mise en oeuvre :
1/ J'ai des plinthes ordinaires en bois, pourrai-je y enfouir des câbles derrière ? Je précise bien qu'il ne s'agit pas de plinthes électriques en bois, mais de simples plinthes en bois.
2/ Dans une gaine annelée VOB, peut-on placer 6 conducteurs électriques 1,5 mm² ? Je dis ça, car je désire placer la terre, le neutre et le retour lampe de deux lampes dans une seule gaine annelée VOB, ceci afin d'éviter deux câbles et donc de réduire la saignée dans le mur. Les deux lampes s'allumeront en même temps par un interrupteur (simple allumage de deux lampes).
3/ Est-on autorisé à utiliser des fusibles à levier et cartouche ? Si oui, peut-on au sein d'un même tableau faire coexister des disjoncteurs divisionnaires et des fusibles à levier et cartouche ?
4/ Dans un mini coffret principal - après la colonne d'alimentation provenant du compteur -, quel sera le calibre du disjoncteur de protection de la colonne (en 6 mm²) qui part vers les tableaux secondaires aux étages ?
5/ Dans le cas d'une colonne d'alimentation - partant du compteur - constituée de deux fils électriques de même couleur de gaine (jaune). Aucune indication sur lequel est la phase et lequel est le neutre. Je suppose que je peux dans ce cas utiliser n'importe lequel des deux pour le connecter dans la borne phase du différentiel 300 mA et l'autre fil électrique dans la borne neutre du différentiel. Si je ne peux pas procéder de la sorte, alors quelle solution adéquate adopter ?

2) tout dépend du diamètre du conduit, 6 vob dans du 5/8 lisse c'est sportif, comme l'annelé a un diamètre intérieur plus faible prendre un plus grand diamètre

3) les disjoncteurs à cartouche sont interdit, il doivent être avec des détrompeurs, prendre des disjoncteurs bipolaire moins cher. A section égale les protections sont plus faible en fusible qu'en disjoncteur.

4) après le compteur obligatoirement un différentiel, suivit d'un disjoncteur, 6mm2 => 40A max mais pas plus que le disjoncteur amont

5) mesurer avec un multimètre la tension phase terre, sans doute les deux proche de 130V.... si c'est ce cas pas de neutre.
Regarder la notice du différentiel pour le raccordement, si 1p+n ou 2p

Bonjour simoncapiau !
Un grand merci à vous ! Vos réponses sont claires, nettes et très précises.
3/ Je suis bien sûr très convaincu de ce que vous me conseillez, le soucis, c'est que j'ai beaucoup de fusibles à levier et cartouche, et quelques disjoncteurs. Par conséquent, pourrai-je mettre les deux (fusibles et disjoncteurs) reliés dans un tableau ou pas ?
5/ Je crois, en effet, qu'il s'agit d'une installation en monophasé. Mais, il pourrait s'agir aussi d'une installation en biphasé ou diphasé, car c'est en effet, comme vous le dites, une vieille installation d'où les fils jaunes. Si jamais, il s'avère que c'est une installation biphasé ou diphasé dont il est question, vôtre affirmation est-elle identique que pour une installation monophasé, ou pas ?

Un grand bonjour pour vous BG1000 !

3/ D'accord, j'oublie les fusibles et je placerai partout et uniquement des disjoncteurs BIPOLAIRE.
4/ Le disjoncteur en amont, je suppose qu'il s'agit du disjoncteur de branchement. Si c'est de ce dernier dont-il s'agit, son calibre est taré à 16A. Le soucis, c'est que si je protège la colonne 6² avec un disjoncteur de 16A, je suppose, à mon humble avis, que ça ne le fait pas ?
5/ Et donc, si pas de neutre (après avoir mesuré), je connecte indifféremment les fils sur le différentiel ?

Sous-section 5.3.5.5. Coupe-circuit à fusible et disjoncteurs
a. Ininterchangeabilité
Dans les installations domestiques, seuls les coupe-circuits à fusibles ou petits disjoncteurs à broches et les petits disjoncteurs sont admis pour la protection des circuits. De plus, dans ces installations électriques et pour autant que la canalisation électrique à protéger ait une section inférieure à 10 mm², les coupe-circuits à fusibles et les petits disjoncteurs à broches sont, par construction, tels que le remplacement d’un élément ne puisse pas se faire au moyen d’un élément dont le courant nominal est plus élevé que celui qui est prévu pour protéger la canalisation électrique.
Si les éléments de calibrage de ces dispositifs de protection ne sont pas solidaires par construction de la barrette de connexion, ils sont conformes soit à la norme y relative homologuée par le Roi ou enregistrée par le NBN soit à des dispositions qui assurent un niveau de sécurité au moins équivalent à celui défini dans cette norme.

4) Il n'y a aucuns problème à mettre du 16A sur une colonne en 6mm2

5)On connecte suivant la notice du différentiel

Les disjoncteurs doivent avoir marqué 3000A comme courant de court jus et classe énergétique 3

On demandera à Sibelga les imposition si on désire augmenter la puissance.
Tout ajout de disjoncteur, augmentation de puissance est soumis à la réception de l'installation.

simoncapiau a dit:

...
C’est encore autorisé par le RGIE mais c’est totalement dépassé pour l’élec domestique, je ne suis même pas sûr qu’on en trouve encore dans le commerce.

Cliquez pour agrandir...

Voir #6 pour moi à cartouche ce n'est plus autorisé, uniquement à broche et détrompeur

Luc1234 a dit:

Est-on autorisé à utiliser des fusibles à levier et cartouche ? Si oui, peut-on au sein d'un même tableau faire coexister des disjoncteurs divisionnaires et des fusibles à levier et cartouche ?

Cliquez pour agrandir...

Info supplémentaire à ce que nous dit notre ami @simoncapiau :
Il faut que ces fusibles à levier et cartouche coupent les 2 phases .
Il y en avait chez mon beau père , mais ils ne coupaient qu'une phase , ils ont été remplacés depuis belle lurette

Excellent week-end à tous !

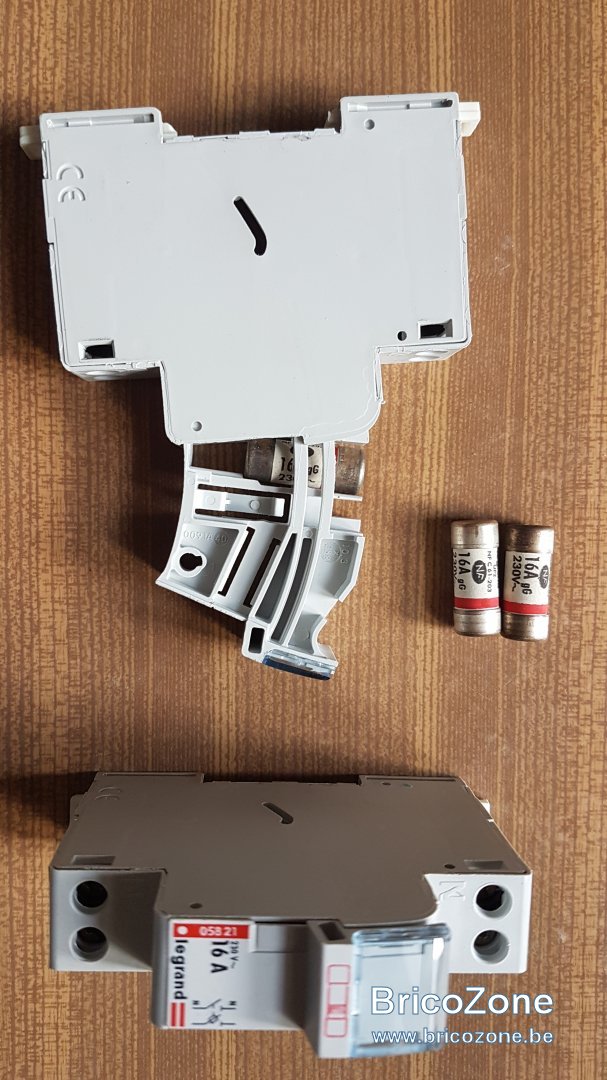

Voici exactement le type de fusibles que j'évoquais dans mes posts ci-avant:

Une solution pour être certain de la conformité en Belgique serait de contacter le service clientèle " LEGRAND.BE "
En précisant :
Coupe-circuit 1P+N pour cartouche cylindrique domestique 16A - Référence : 005821
Il y a quelques années , j'avais contacté ce service clientèle pour la conformité d'un interrupteur différentiel Legrand , malheureusement ce différentiel n'était pas conforme pour la Belgique .
A cette époque , ce service était très réactif .
Bon weekend.

simoncapiau a dit:

Ce sont des fusibles domestiques standards. Le coupe-circuit ne protège qu’un seul pôle, ce n’est pas conforme.

Il faut les remplacer par des disjoncteurs bipolaires.

Cliquez pour agrandir...

Tu as été plus rapide , mais si il contacte Legrand.BE , il recevra la réalité ( conforme ou non conforme )

@ simoncapiau et @ Jcl ,

Je ferais comme vous me conseillez. Un grand merci à vous deux et un excellent week-end !
