télérupteur Vynckier défectueux

michelvhg

• 4 Juillet 2021

• #1

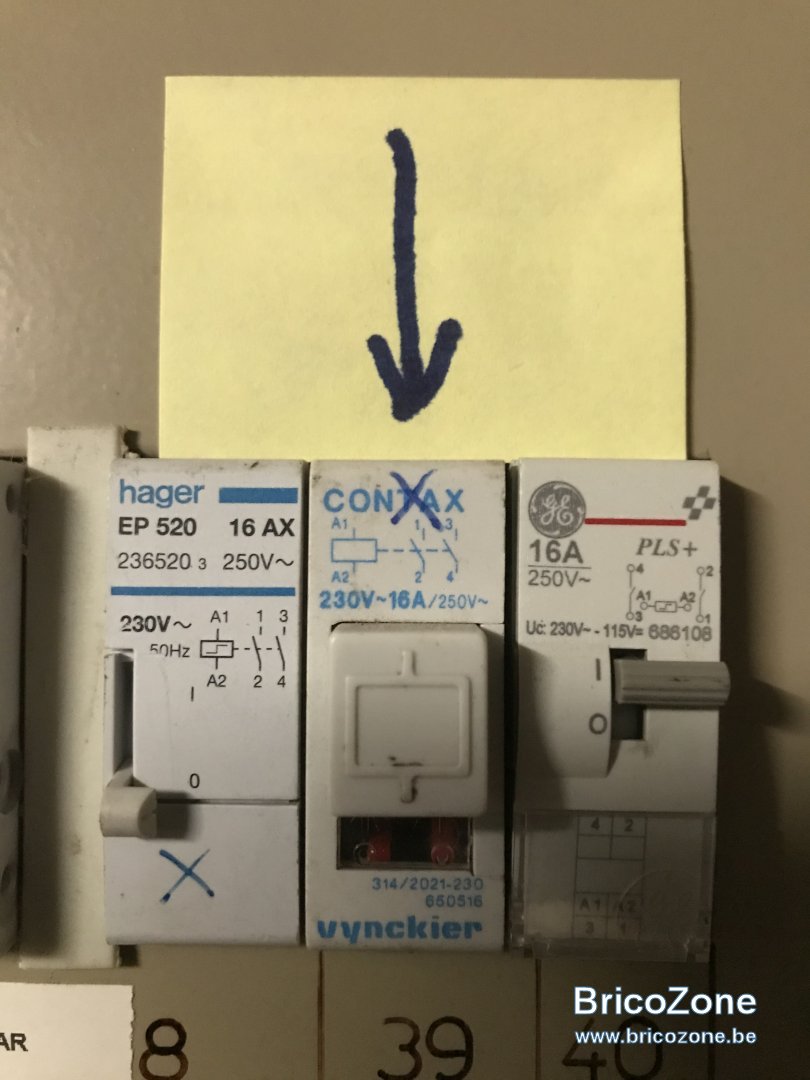

Bonjour pour l'allumage de 5 spot led 230v 50hz le télérupteur se met à grésillé et tout clignote.Je voudrai le remplacer mais par quoi et quel puissance .Sur la photo indiqué par la flèche Merci pour les réponses



Cory

• 4 Juillet 2021

• #2

Bonjour,
Vous avez le modèle idéal à droite, le PLS, ou à gauche le EP 520.



berm9

• 4 Juillet 2021

• #3

Ce que vous indiquer par une flèche n'est pas un tėlérupteur mais un contacteur...!



flashman

• 4 Juillet 2021

• #4

Mais si, c'est bien un télérupteur.



berm9

• 4 Juillet 2021

• #5

Le symbole est celui d'un contacteur bipolaire...! Les voisins par contre sont des télérupteurs.



omega.067

• 4 Juillet 2021

• #6

berm9 a dit:

Le symbole est celui d'un contacteur bipolaire...! Les voisins par contre sont des télérupteurs.

Cliquez pour agrandir...

je plussoie, la série "CONTAX" ce sont bien des relais/contacteurs, on vois bien le sigle de la bobine, le bouton est un poussoir, ça ne reste pas accroché



flashman

• 4 Juillet 2021

• #7

C'est le cas aujourd'hui, pas dans le temps. Le bouton change bien l'état. J'en ai remplacé assez...

Les vieux contacteurs n'avaient pas ce style de bouton ni ce type de petite vitre de changement d'état.



Dernière édition: 4 Juillet 2021

omega.067

• 4 Juillet 2021

• #8

flashman a dit:

C'est le cas aujourd'hui, pas dans le temps. Le bouton reste bien accroché. J'en ai remplacé assez...

Cliquez pour agrandir...

ah, ben j'deviens vieux



benoki

• 4 Juillet 2021

• #9

berm9 a dit:

Le symbole est celui d'un contacteur bipolaire...! Les voisins par contre sont des télérupteurs.

Cliquez pour agrandir...

C'est le sigle manquant sur la bobine qui vous induit en erreur, il est simplement plus vieux que ses voisins.



flashman

• 4 Juillet 2021

• #10

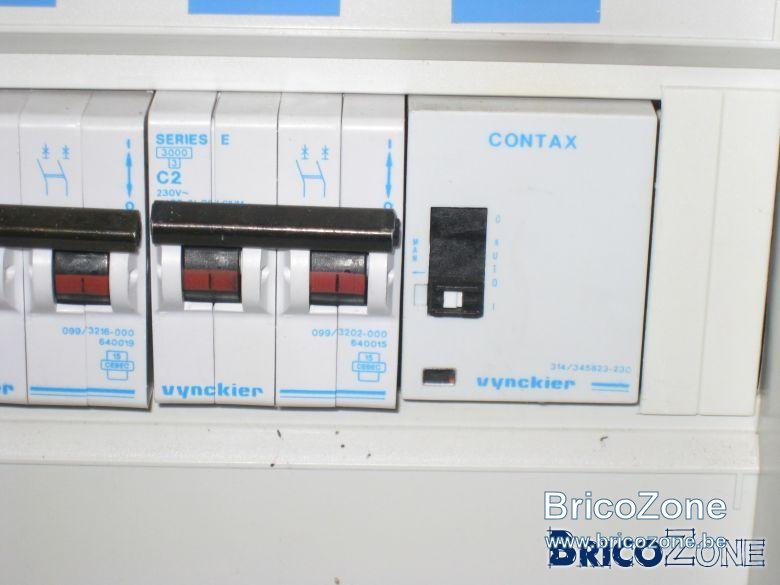

Les vieux contacteurs ressemblaient à ça...
On reconnaît directement le télérupteur à son bouton caractéristique.



Cory

• 4 Juillet 2021

• #11

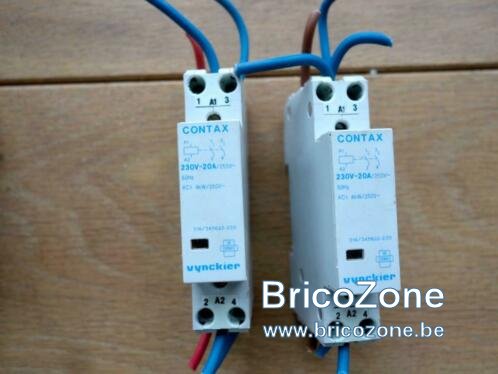

Le Contax est bien un contacteur.
https://industrialsolutions.fr.abb....pour-fixation-sur-rail-din/contacteurs-contax
Les contacteurs Contax sont des appareils à une position stable qui changent de position en commandant la bobine au moyen d'un signal électrique fourni par un interrupteur, et ce tant que dure le signal électrique, et par conséquent activent et/ou désactivent des charges électriques.

Le PLs est un télérupteur.
https://gigatek.be/fr/abb-vynckier-pls-telerupteur-16a-2no-12v--gen685795

Le EP520 est un télérupteur.
https://picclick.fr/Contacteur-Télérupteur-Hager-EP-520-N°-236520-230V-362591908860.html



flashman

• 4 Juillet 2021

• #12

Je n'ai rien dis, c'est le même, mais, marqué "pulsar" les télérupteurs. Je ne me souviens pas d'un contacteur avec ce bouton pourtant.

Mes excuses.



Dernière édition: 4 Juillet 2021

hql161

• 4 Juillet 2021

• #13

hello,
a priori, @michelvhg utilise des interrupteurs pour commandés ses 5 spots leds?
vous confirmez? (et pas des boutons poussoirs)



Cory

• 4 Juillet 2021

• #14

C'est très possible.



omega.067

• 5 Juillet 2021

• #15

hql161 a dit:

hello,
a priori, @michelvhg utilise des interrupteurs pour commandés ses 5 spots leds?
vous confirmez? (et pas des boutons poussoirs)

Cliquez pour agrandir...

qui avant d'être du led, étaient probablement des halogènes, genre 300 ou 500w comme c'était courant , et donc l'intensité justifiait l'utilisation d'un relais pour ne pas flinguer l'inter
c'est une supposition, le "demandeur" nous éclairera



michelvhg

• 9 Juillet 2021

• #16

Exactement avant c'était des spots halogen remplacer par des spots led surement moins gourmand et commandé par un bouton poussoir. Je remplace par lequel ?Déjà merci pour vos avis .



omega.067

• 9 Juillet 2021

• #17

michelvhg a dit:

Exactement avant c'était des spots halogen remplacer par des spots led surement moins gourmand et commandé par un bouton poussoir. Je remplace par lequel ?Déjà merci pour vos avis .

Cliquez pour agrandir...

du coup, j'ai gagné un porte clé bonux , m'sieu ??



michelvhg

• 9 Juillet 2021

• #18

il me reste un Bob tout neuf et emballé finalement je le remplace par quel relais télérupteur ?Merci bon weekend



omega.067

• 10 Juillet 2021

• #19

michelvhg a dit:

il me reste un Bob tout neuf et emballé finalement je le remplace par quel relais télérupteur ?Merci bon weekend

Cliquez pour agrandir...

ben si comme tu l'écris au #16, c'est commandé par un bouton poussoir , il faut un télérupteur
sur celui "en défaut", que se passe t'il si tu appuie sur le gros bouton carré, puis que tu relâche,
1 > les spots restent allumés (même si ça grésille)
2 > ça s'allume tant que tu pousse, puis ça s'éteins dès que tu lâche
3 > pour éteindre il faut de nouveau appuyer
4 > rien de tout ça



michelvhg

• 10 Juillet 2021

• #20

Après allumage ça grésille et s'éteignent donc faut que je le remplace mais prendre lequel vynckier rupture stock
