Avis Schemas électrique pour contrôle

cnopix · Aujourd'hui à 10:29

Bonjour à tous,

Je vais bientôt mettre ma maison en vente et je voulais obtenir la certification éléctrique.

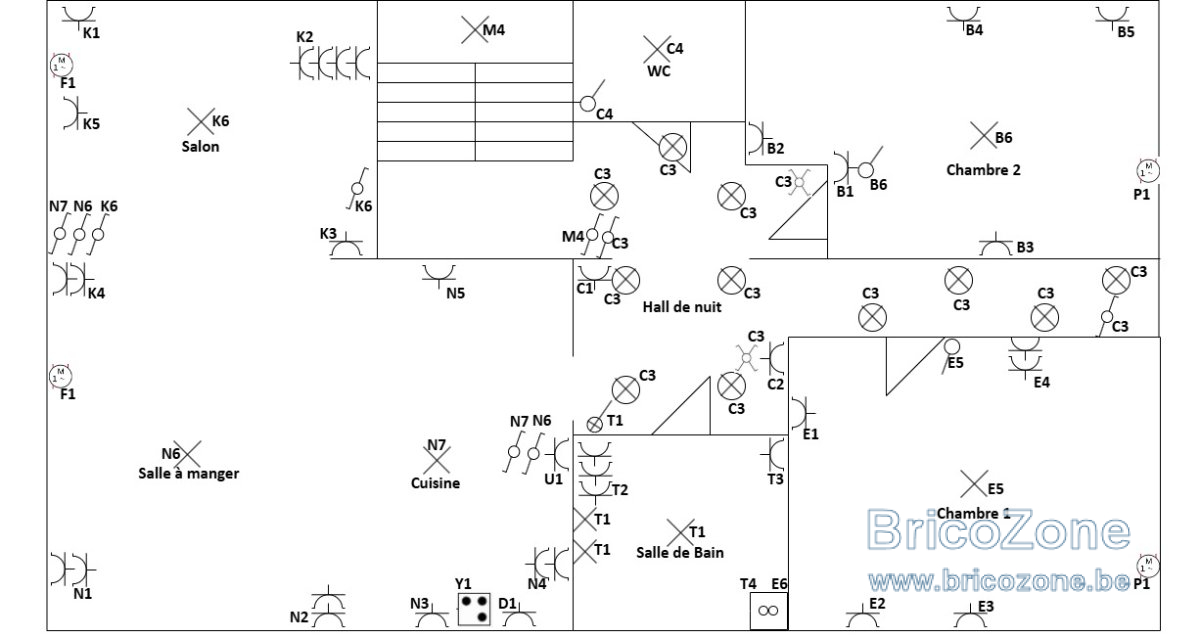

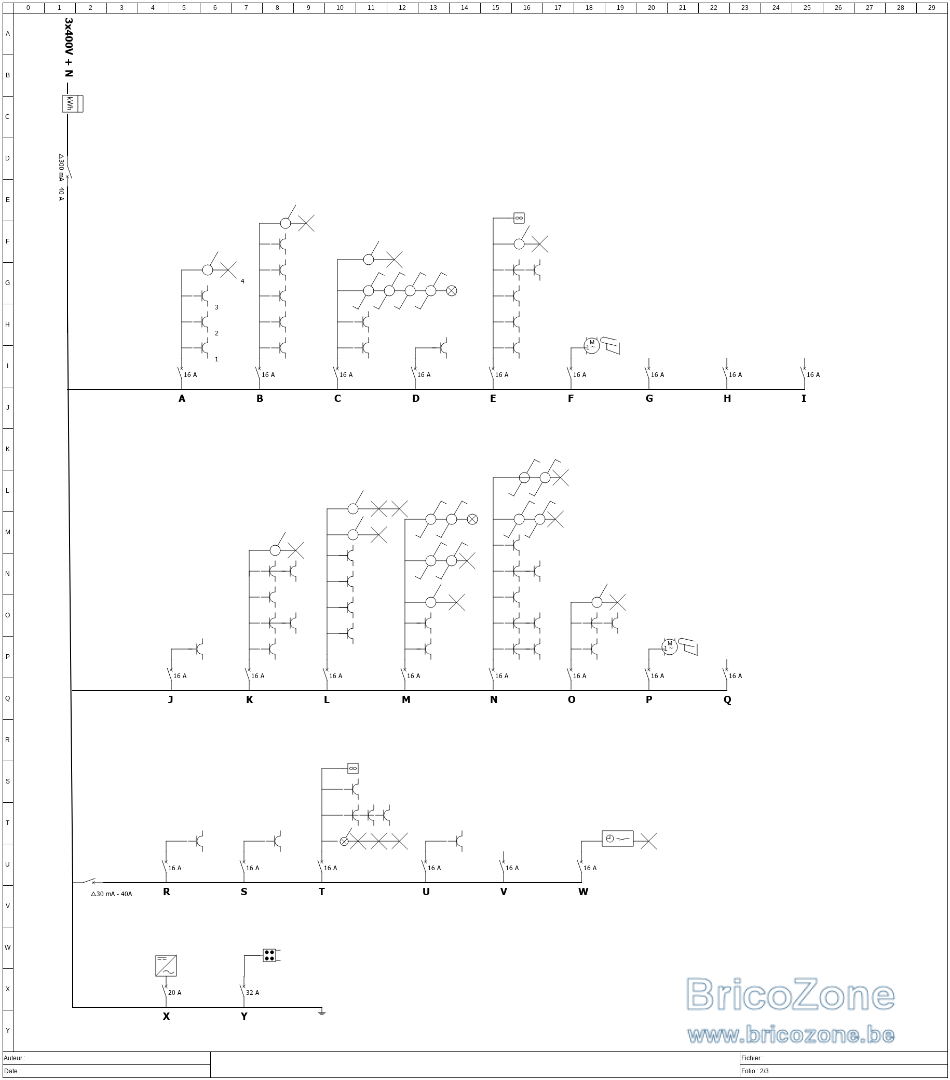

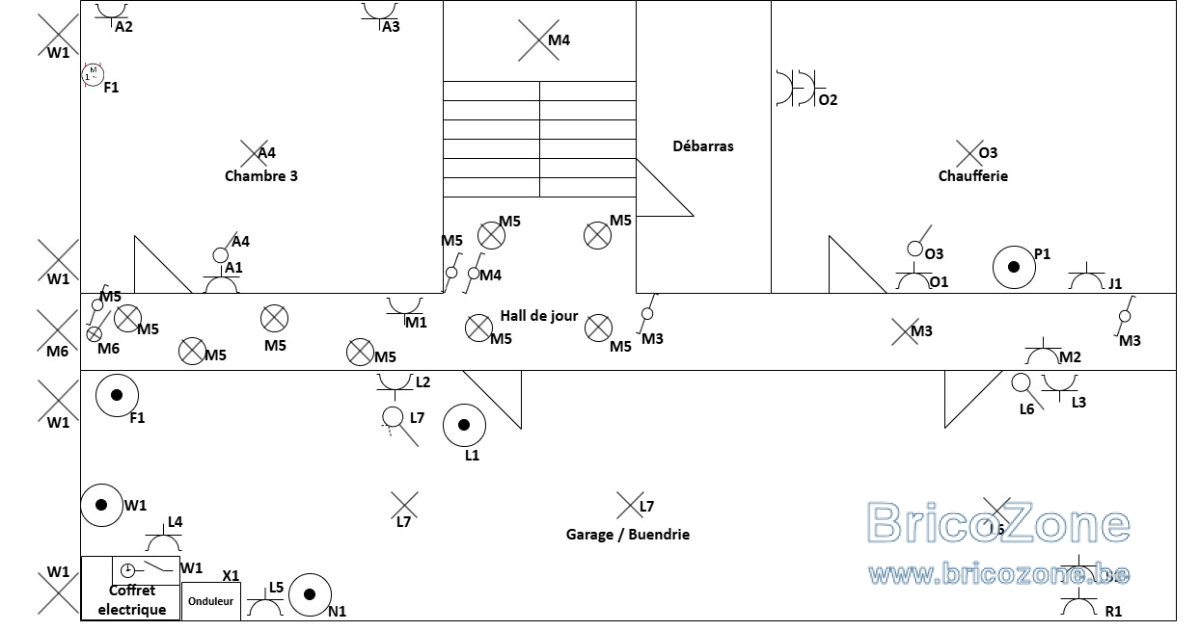

j'aimerais vous partager mon shémas unifilaire et de position pour avoir votre avis et savoir ce qu'il manque.

Je cale actuellement sur :

- Représenter sur le schéma unifilaire le tri-phasé.
- Représenter sur le schéma unifilaire et de position les panneaux solaire (disjoncteur X)

Merci d'avance pour vos retour

Cnopix

Cory · Aujourd'hui à 12:45

Bonjour, Sur l'unifilaire il manque la numérotation des dérivations qui doivent correspondre à la numérotation du plan de situation. Il manque aussi la section des conducteurs ainsi que le mode de...

Ceci est un message récent, donc réservé aux membres, il reste 420 caractères à lire !
Incrivez-vous (gratuit !)

cnopix · Aujourd'hui à 16:26

Bonjour @Cory, Merci pour ce retour rapide :-) j'ai ajouté la numérotation des dérivations, la section ainsi que le mode de placement. L'indication 3x400V+N est indiquée en debut de ligne et la...

Ceci est un message récent, donc réservé aux membres, il reste 734 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)
