Avis sur schéma de position (installation domestique chalet)

Bonjour,

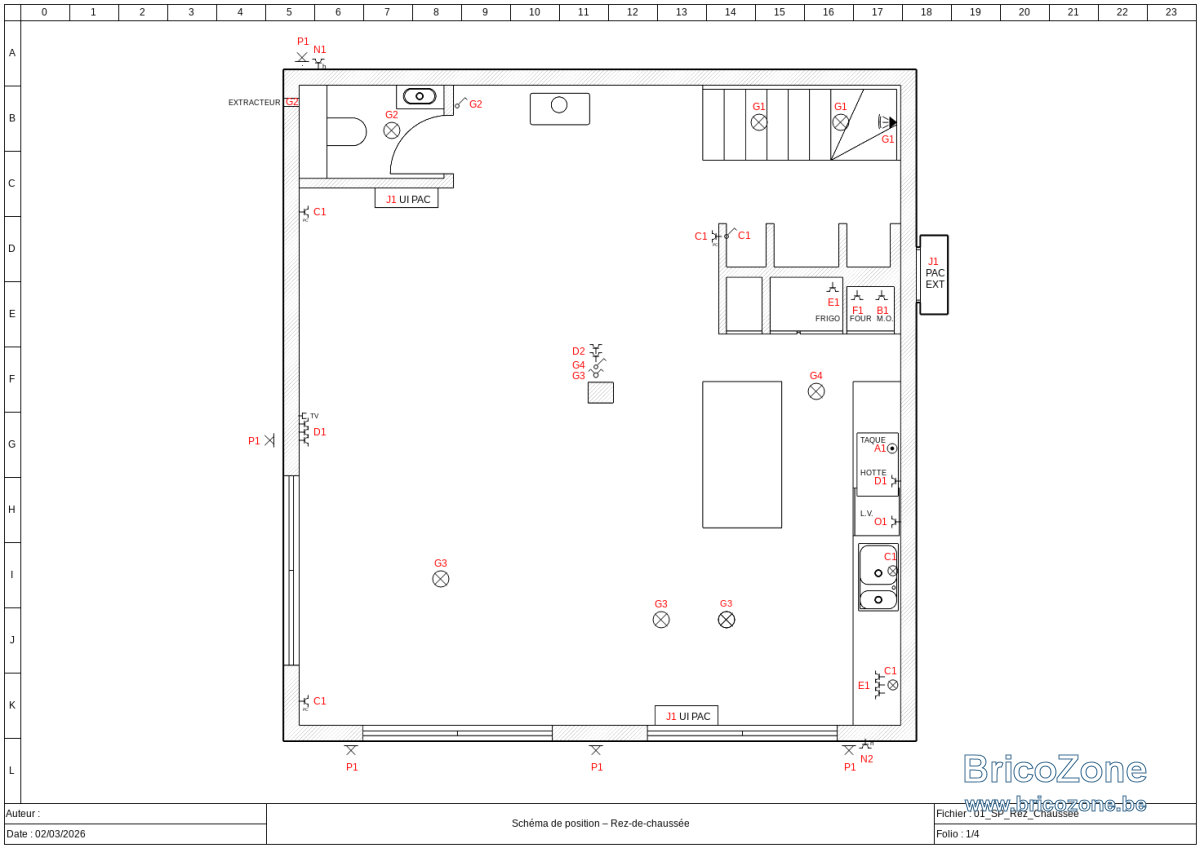

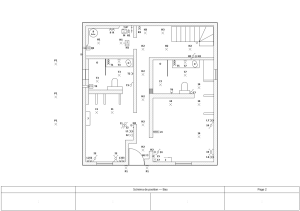

Je viens de terminer un premier schéma de position pour le rez-de-chaussée d’un petit chalet existant et j’aimerais avoir vos avis.

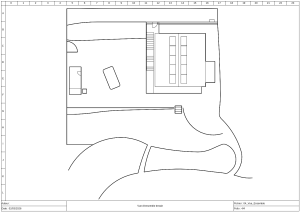

Le plan du chalet n’était pas fourni, je l’ai donc redessiné moi-même afin de pouvoir y placer les points électriques et le modifier si nécessaire. Il s’agit d’une installation domestique assez simple.

Je débute encore dans la réalisation de schémas électriques et j’ai essayé de rester simple et cohérent (repérage des circuits, symboles, implantation des prises et luminaires, etc.).

Si certains d’entre vous ont un peu de temps pour jeter un œil au plan, je serais très intéressé par vos remarques ou suggestions, notamment concernant :

• la cohérence générale du schéma de position
• l’emplacement des points électriques
• le repérage des circuits
• d’éventuelles erreurs

Le but est surtout d’améliorer le plan avant de réaliser les autres niveaux et le schéma unifilaire.

Merci d’avance pour vos retours

Logiciels utilisés : SketchUp et QElectroTech
(j’avoue que par moments ça aurait presque été plus simple à la main…)

La vue est belle, l'environnement attrayant, calme et paisible ?

On regarde l'unifilaire, l'implantation c'est aux choix....
Il n'y a guère que la localisation des coffrets et les volumes des salles d'eau qui ont des impositions. Voir le rgie sur le nombre de circuits d'éclairage, c'est min 2, avec une condition sur le nombre de pièces.

Quel est la tension et courant du raccordement ? Faut-il augmenter la puissance? Contact pris avec le GRD pour les impositions techniques et financières ?

Y a t'il une prise de terre?

Effectivement, j'aurais probablement dû commencer par le schéma unifilaire.

Pour information, le chalet n'est pas le mien mais celui de la mère d'un ami. Je n'ai pas réalisé la rénovation électrique moi-même et l'électricien qui est intervenu n'a pas fourni les schémas, pour une raison que j'ignore.

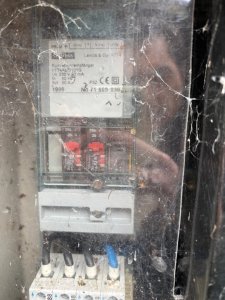

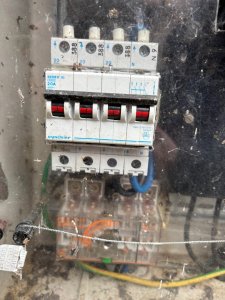

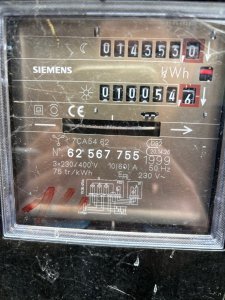

L'installation est alimentée en 3×400 V + N. Au coffret de comptage, on trouve un compteur Siemens 3×230/400 V (10-60 A) avec un disjoncteur de branchement tétrapolaire 20 A, ainsi qu'un compteur bi-horaire.

L'alimentation vers le chalet est réalisée en 4×10 mm² (mentionnée comme EXVB sur un ancien document). Le câble est bien en 4×10 mm², mais je dois encore vérifier sur place s'il s'agit bien d'un EXVB.

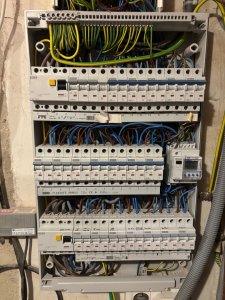

Au tableau du chalet, l'installation arrive sur un différentiel tétrapolaire 300 mA – 40 A, puis la distribution se fait vers les différents circuits protégés par des disjoncteurs divisionnaires.

Aucune augmentation de puissance n'est prévue et aucun contact n'a été pris avec le GRD pour l'instant.

J'ai au total 4 circuits d'éclairage, un au rez-de-chaussée, deux au rez-de-jardin et un pour les extérieurs. Je vais aller revoir le RGIE, ça fait longtemps...

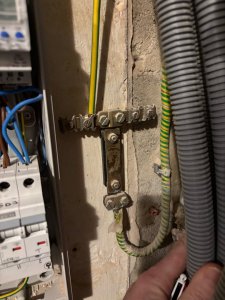

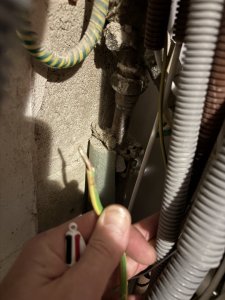

Concernant la mise à la terre, il y a bien un sectionneur de terre dans le chalet. Je ne sais pas encore s'il s'agit d'une boucle de fondation ou d'un piquet de terre, et la mesure de la résistance n'a pas encore été effectuée.

À première vue, la liaison équipotentielle est probablement à vérifier car elle semble perfectible visuellement.

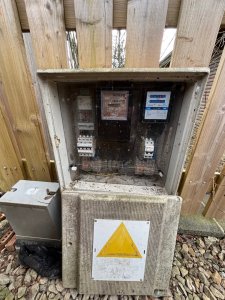

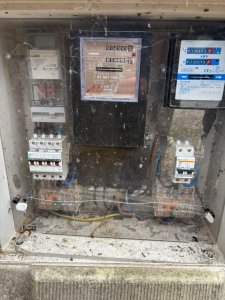

Je joins quelques photos du coffret de comptage, du tableau et du sectionneur de terre. Vous verrez que malgré la vue, l'installation n'est pas la plus propre qui soit

Bel environnement

A vérifier aussi (sur base des photos fournies):
- pas plus de 8 circuits en aval de chaque différentiel
- placer des protections 30mA (type A ou B et non plus type AC)

Effectivement c'est un beau petit coin agréable

Bon après relecture dans le RGIE Sous-section 4.2.4.3 si le travail est bien fait à première vue il n'y pas de soucis majeur
Les deux différentiels sont en type A

J'ai lâcher l'implémentation pour l'unifilaire car je dois bien me rendre compte que c'est plus parlant
Bon j'ai aussi chipoter aussi car je n'avais pas tous les éléments dans QElectroTech..

Difficile à voir sur les photos mais il semble que certains disjoncteurs sont en 16A, d'autres en 20A et quelques uns en 25A. Si le câblage est en 2.5mm² alors les 25A sont proscris...
Aussi un total de 21 (22?) disjoncteurs est un peu trop pour les deux différentiels du tableau car il faut max. 8 circuits par différentiel me semble-t-il (a vérifier dans RGIE).
Bon amusement

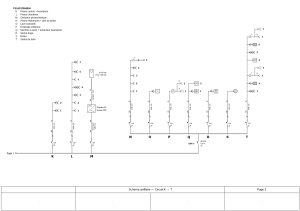

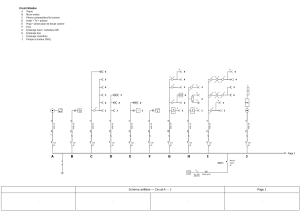

J’ai laissé un peu de côté l’implantation pour me concentrer sur le schéma unifilaire.

Les schémas unifilaire et de position sont joints au message mais une version PDF est dispo
À mon niveau, je pense avoir terminé la partie « plans électriques ».

Je dois encore vérifier si le dossier du propriétaire est complet en vue d’un contrôle RGIE. À la base, je devais surtout m’occuper de la réalisation des plans.
L’installation aurait été réalisée vers 2022–2023 ; j’ai notamment aperçu un document du GRD daté de 2023.

Si certains ont le temps d’y jeter un œil, je serais preneur de tout avis, incohérence éventuelle ou point à améliorer avant de finaliser.

Merci encore pour vos conseils.
