Branchement telerupteur

C

cirious

• 1 Septembre 2023

• #1

Bonjour,

je termine mon installation électrique mais je bloque avec mes télérupteurs. J’ai compris le principe, j’ai suivi les schémas que je trouve sur internet mais il y a quelque chose qui m’échappe.

comment raccorder le fusible en lui-même ? D’où viennent la phase et le neutre?
Il faut bien un 5g du coffret aux poussoirs? Rien de plus?

Merci



BG1000

• 1 Septembre 2023

• #2

il faut 2 fils actifs pour les BP, il faut 3 voir 2 fils actifs pour les lampes
Le disjoncteur se met dans le coffret et se raccorde de manière pratique au peigne de jonction .

Eviter les sites du petits pays situé entre la Bretagne et la Belgique, les usages électriques ne sont pas les mêmes.



C

cirious

• 1 Septembre 2023

• #3

Oui j’ai 2 fils pour les poussoirs et une phase et un neutre pour les lampes. C’est bien ça?
Je ne comprends pas quels fils vont où… je suis complètement perdu



BG1000

• 1 Septembre 2023

• #4

Faire un schéma à plat des fils et leur couleurs.



C

cirious

• 1 Septembre 2023

• #5

J’ai tiré un 5g du tableau vers mon premier poussoir, un 5g entre les poussoirs et un 3 g entre le dernier poussoir et les lampes.



BG1000

• 1 Septembre 2023

• #6

raccorder les fils de même couleur ensemble les utiliser pour les lampes; les autres pour les bp



Michael 33512

• 1 Septembre 2023

• #7

comme dit BG1000, pour rester logique, vous devez avoir dans vos 5G

1 bleu
1 brun
1 noir
1 gris
1 terre

brun et bleu du premier 5G ce raccorde d'un coté à la sortie du télérupteur et de l'autre au fil brun et bleu du second 5G, l'autre extrémité du second 5G raccorder au brun et bleu du 3G et l'autre extrémité du 3G au lampe

le gris et le noir pour les commandes des poussoirs

si des témoins lumineux dans les poussoirs, un des fil sur le bleu et l'autre sur le noir ou le gris selon le type de fonctionnement de témoin lumineux désiré

il faut gardé la même logique, prendre part exemple le noir pour alimenter les poussoirs et prendre le gris pour le retour commande

sur votre télérupteur vous devriez avoir deux bornes nommé A1 et A2, c'est les bornes de commande pour actionner le télérupteur



C

cirious

• 1 Septembre 2023

• #8

Oui oui tout est très clair et c’est comme ça que tout est raccordé. Mon problème se situe dans le tableau. Quels fils viennent ici ?



Cory

• 1 Septembre 2023

• #9

cirious a dit:

Oui oui tout est très clair et c’est comme ça que tout est raccordé. Mon problème se situe dans le tableau. Quels fils viennent ici ?

Cliquez pour agrandir...

Bhein il faut du courant qui vient de votre compteur



C

cirious

• 1 Septembre 2023

• #10

C’est pas le rôle du peigne ?
En fait j’avais raccordé mes telerupteurs selon les schémas que j’avais trouvés. Mes fusibles sont raccordés avec un peigne en dessous. Les telerupteurs et les disjoncteurs étaient liés avec un brun et un bleu qui partaient eux aussi du bas du disjoncteur. Le certificateur me dit que mes disjoncteurs ne sont pas protégés.



Cory

• 1 Septembre 2023

• #11

C'est le rôle du peigne ou du câblage.

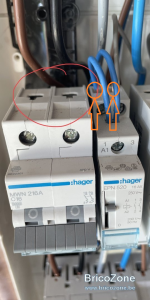

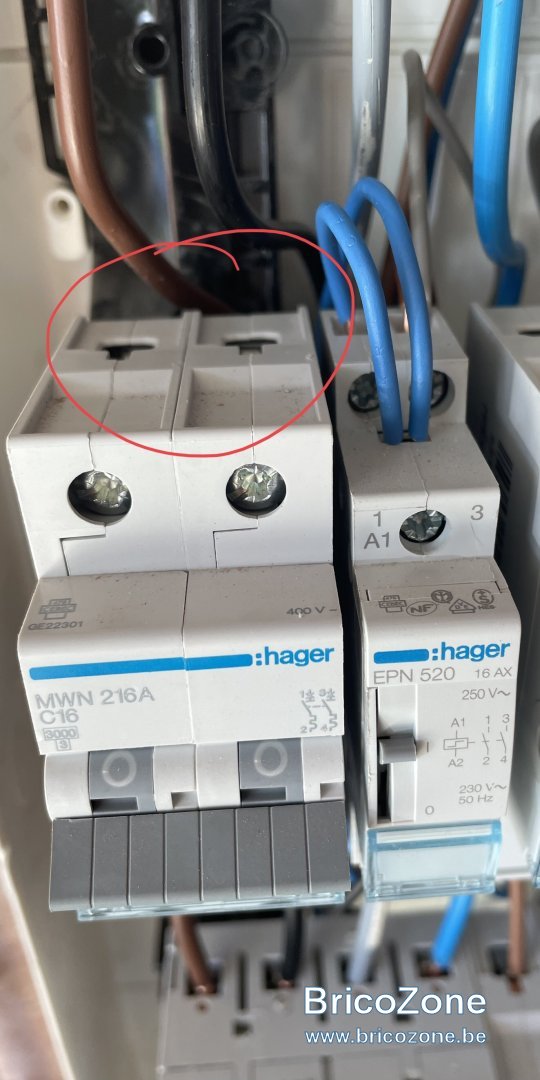

Une photo du coffret serait utile.
Mais déjà deux points qui me font frémir.



guirikiki

• 1 Septembre 2023

• #12

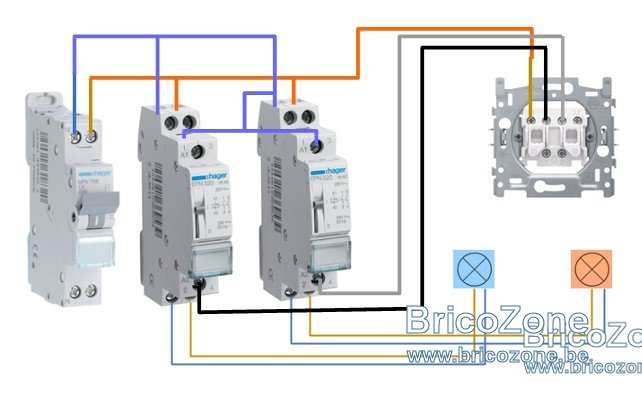

Voici un schéma à l'époque avec des boutons poussoirs doubles pour alimenter 2 luminaires, avec le même télérupteur que vous. A adapter si un seul télérupteur. Alimentation du disjoncteur par le bas via des peignes.



C

cirious

• 1 Septembre 2023

• #13

Cory a dit:

C'est le rôle du peigne ou du câblage.
Une photo du coffret serait utile.
Mais déjà deux points qui me font frémir.
Voir la pièce jointe 144785

Cliquez pour agrandir...

Oui c’est la photo d’un premier essai mais j’avais modifié par après. J’ai tout retiré pour recommencer à zéro donc je ne sais pas vous montrer de photo. Mais je ne dois pas forcément avoir de câble qui partent du dessus alors? Ils peuvent très partir du dessous ?



BG1000

• 1 Septembre 2023

• #14

Faire un schéma a plat avec les couleuvre des fils.



Cory

• 1 Septembre 2023

• #15

cirious a dit:

Mais je ne dois pas forcément avoir de câble qui partent du dessus alors? Ils peuvent très partir du dessous ?

Cliquez pour agrandir...

Dessus, dessous, peut importe.
Un vas vers le circuit l'autre vers l'arrivée de courant.



yvesk

• 2 Septembre 2023

• #16

Je suis dans le même cas, peut-on alimenter deux télérupteurs avec un seul disjoncteur ? Sur le schéma de "guirikiki" c'est ce qu'il fait. Moi je désire alimenter le salon sur un télérupteur et le living sur un autre avec le même disjoncteur. Ou est est-ce que je peux alimenter le télérupteur sur le disjoncteur prise (20a)? C'est a dire circuit prises salon et un autre circuit prises living.



Michael 33512

• 2 Septembre 2023

• #17

si vous vous repiquez sur le disjoncteur prise du salon, ça devient un circuit mixte, disjoncteur 16A max et 8 points max



yvesk

• 3 Septembre 2023

• #18

Super, merci pour la réponse.
