Comment aérer correctement les évacuations (sans sortie extérieure) ?

EricS

• 30 Juillet 2018

• #1

Bonjour,

Un sujet abordé dans plusieurs posts mais j'ai beau lire, ça reste flou pour moi.

michael mbm a mentionné dans plusieurs sujets "ventilation haute" et ventilation basse", donc je crois comprendre qu'il en faut au moins deux....mais à quels endroits ?

Je rénove complètement l'installation sanitaire (les arrivées sont OK, grâce à vous notamment) et maintenant, je réfléchi aux évacuations.
Il y a deux sorties de 110 "orange" vers une chambre de visite puis direction la mini station d'épuration (pas d'égouts) : une pour le WC/lave-main et l'autre pour le reste.

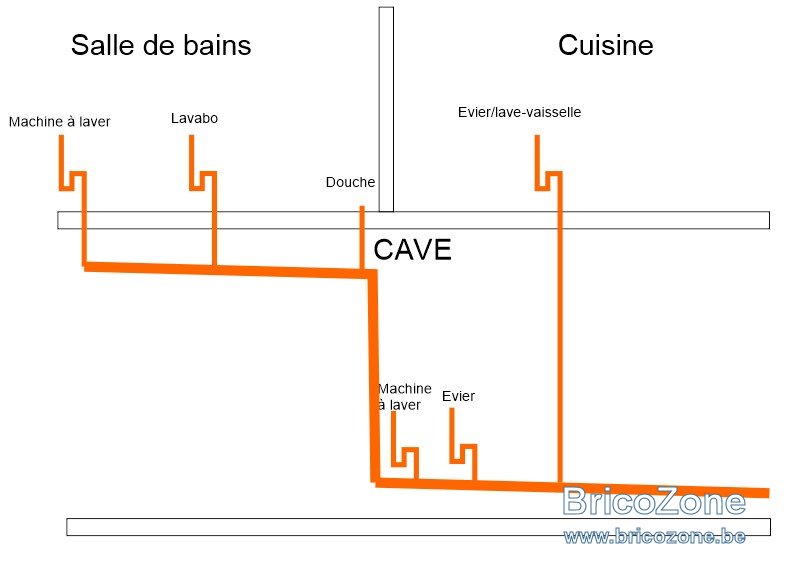

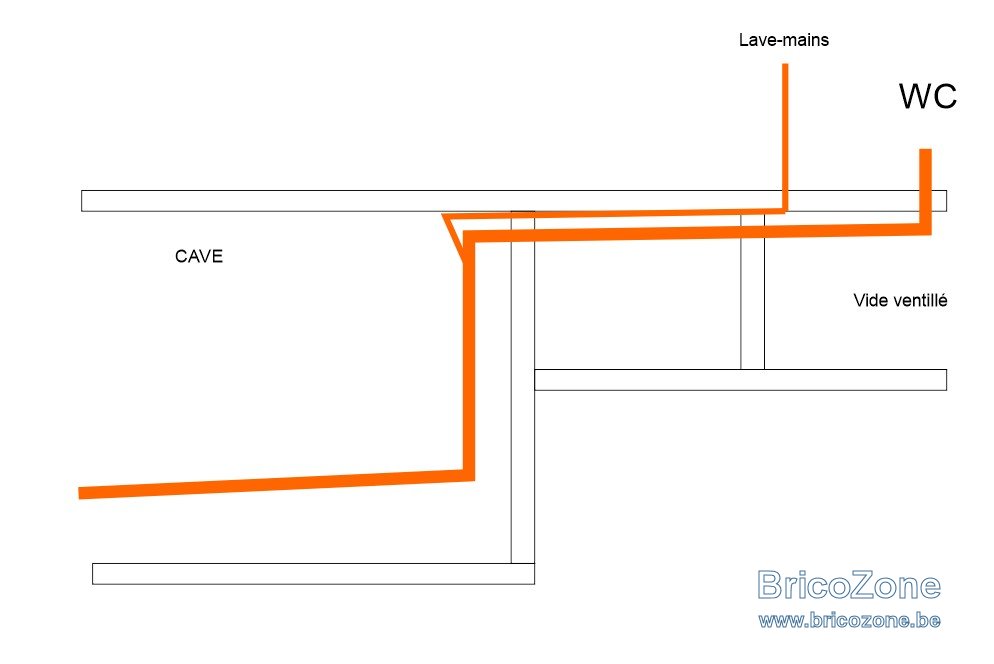

Voici les deux schémas :

Pour le WC, je compte faire tout en 100mm et 40mm pour le lave-main.

Pour le schéma 1 (cuisine, sdb et cave), je compte utiliser du 80mm et du 40mm.

Je n'ai pas la possibilité de faire une sortie vers le toit et je pensais utiliser des aérateurs comme ci-dessous (scala ventapipe 40mm) :

Mais voilà, combien dois-je en mettre et à quels endroits, 40mm OK ? Anxieux par nature, j'ai très peur de faire des erreurs.

Merci pour votre aide (si les sections ou les schémas ne sont pas bons, n'hésitez pas à le dire svp).

Eric
PS : moi qui pensais que c'était la partie la plus simple des travaux...c'est raté !



zlatorog

• 30 Juillet 2018

• #2

Attendre confirmation auprès des pros en plomberie mais personnellement, j'aurais tendance à mettre les ventapipe dans les pvc d'évacuation les plus éloignés. Ainsi, si appel d'air il y a, le ventapipe permet l'entrée d'air dans toute la colonne d'évacuation.
Si vous avez deux réseaux d'évacuation comme sur les schémas présentés, un à chaque bout de ligne et ca devrait être ok.
Attention ne pas le mettre entre un siphon et un appareil. Le placer juste après le siphon le plus éloigné.
J'ai fais comme cela chez moi après avoir rénové une vieille installation et je n'ai pas de problème.



A

A.L.

• 30 Juillet 2018

• #3

Comme Zlatorog. En amont du dernier siphon. Je confirme, beaucoup moins efficace si placé en aval.
Dans ton cas, je mettrais en amont du L L de la sdb, de l'évier cuisine et du lave mains du WC ..



zlatorog

• 30 Juillet 2018

• #4

A.L, ta phrase prête à confusion ou est fausse. Il faut le mettre en AVAL du dernier siphon, si tu le mets en amont, cela veut dire avant donc entre l'évier et le siphon, et là il n'a aucun intérêt, ca va glouglouter...
On dit en amont ou en aval par rapport au sens d'écoulement des eaux. Donc bien en AVAL du dernier siphon.



EricS

• 30 Juillet 2018

• #5

Je ne suis pas sûr de bien saisir amont et aval de A.L ...

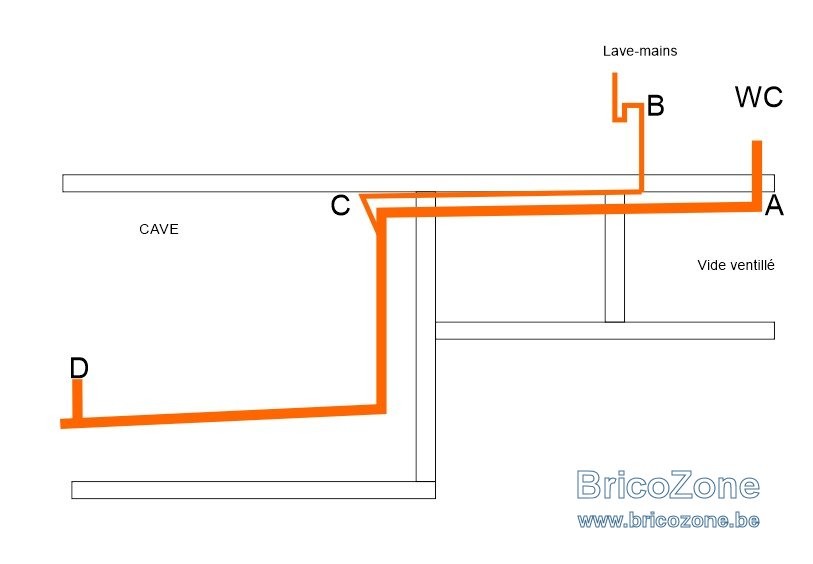

Revoici les schémas avec des lettres à différents endroits. Si j'ai bien compris :
- pour schéma sdb/cuisine : aérateur en B et en G (ca m'arrangerai de les avoir à la cave...)
- pour WC : en B et en D (ou faut-il en cacher un derrière le WC, juste sous la chasse ? )

C'est un métier qui nécessite pas mal de connaissance technique ! Dur quand on doit se débrouiller soi-même.



zlatorog

• 30 Juillet 2018

• #6

En fin de ligne, cela ne sert à rien, il faut s'imaginer les flux d'air créés par le mouvement descendant de l'eau.
En fin de ligne, l'air est poussé, et comme un aérateur ne laisse passer l'air qu'en "entrant", cela ne sert à rien, c'est même déconseillé de mettre un aérateur en point bas.
Donc sur ton premier schéma, essaie déjà en en mettant un en B, sur ton deuxième schéma je le mettrais en B aussi (il y a peu de risque que cela désiphonne le WC).



A

A.L.

• 30 Juillet 2018

• #7

C'est vrai que amont et aval peuvent prêter à confusion. Moi, je me comprends mais pas les autres apparemment.
Donc, ce que je veux dire : en B sur le dessin 1 et en B aussi sur le 2 Donc, donc bien en amont des siphons LL et lave-mains.



A

Anno24

Invité

• 30 Juillet 2018

• #8

B et A doivent être sur ventilation haute
D et G doivent être sur ventilation basse

quand on évacue une quantité d'éau, celle ci doit aspirer de l'air en amont et évacuer l'air en aval, c'est simple

si on parle de ventilation haute, c'est que le méthane, un des gaz générer par les bactéries,doit s'évacuer le haut possible pour une question d'odeur car plus léger que l'air, qui plus est avoir une ventilation haute et basse crée une dépression qui même sans écoulement d'eau évacue les odeurs



zlatorog

• 31 Juillet 2018

• #9

A.L. a dit:

C'est vrai que amont et aval peuvent prêter à confusion. Moi, je me comprends mais pas les autres apparemment.
Donc, ce que je veux dire : en B sur le dessin 1 et en B aussi sur le 2 Donc, donc bien en amont des siphons LL et lave-mains.

Cliquez pour agrandir...

On est tous d'accord sur la position B. Mais désolé, le point B est bien en AVAL par rapport au siphon.
AVAL = plus bas
AMONT = plus haut
Petit moyen mnémotechnique pour ne plus faire d'erreur: AVAL: vers la VALLée (plus bas), AMONT, vers la MONTagne plus haut).



Dernière édition: 31 Juillet 2018

EricS

• 31 Juillet 2018

• #10

Merci, c'est beaucoup plus clair avec les lettres.

Donc en ventilation haute, je vais placer les aérateurs aux 2 lettres B. C'est d'ailleurs ce qui m'arrange le mieux d'un point de vue pratique car plus discret (le lave-main sera encastré dans un petit meuble donc sont aérateur aussi...et il y aura de l'air qui pourra rentrer dans le meuble !!). Et c'est vrai que le lave-main ne devrait pas pouvoir désiphonner le WC.

Par contre, pour les aérations basses, je comprends que de l'air doit sortir mais :
- ce ne sera pas top niveau odeur
- les aérateurs sont conçus justement pour faire rentrer de l'air dans le tuyau et pas pour en faire sortir, faut-il alors des aérateurs spéciaux ?

Du coup j'ai un doute sur leur utilité. Je sais qu'il y a un aérateur près de la station d'épuration mais j'ignore à quel niveau il est raccordé au système (avant la station, au niveau de la station ou après ?).



A

A.L.

• 31 Juillet 2018

• #11

zlatorog a dit:

On est tous d'accord sur la position B. Mais désolé, le point B est bien en AVAL par rapport au siphon.
AVAL = plus bas
AMONT = plus haut
Petit moyen mnémotechnique pour ne plus faire d'erreur: AVAL: vers la VALLée (plus bas), AMONT, vers la MONTagne plus haut).

Cliquez pour agrandir...

On va pas se disputer sur des mots.
Mais le point B bien est en amont par rapport au point A dans l'ensemble du circuit d'écoulement de l'eau.
Il ne faut pas prendre en compte la place de l'appareil mais bien le point de confluence, l'endroit où les deux tuyaux se rejoignent.
Si on verse de l'eau dans A, elle n’ira jamais vers B. donc B est bien en AMONT de A.
Mais pour le reste, je partage entièrement ton avis.



EricS

• 31 Juillet 2018

• #12

Le plus important c'est que vous avez tous participé à m'aider et je vous en remercie



zlatorog

• 1 Août 2018

• #13

A.L. a dit:

On va pas se disputer sur des mots.

Cliquez pour agrandir...

Qui a parlé de dispute? Bien sûr que non que l'on va pas se disputer!

A.L. a dit:

Mais pour le reste, je partage entièrement ton avis.

Cliquez pour agrandir...

Pareillement

Pour en revenir au sujet, essaie déjà de voir en plaçant juste les aérateurs en début de ligne d'évacuation et vois si cela fonctionne.



Dernière édition: 1 Août 2018

EricS

• 1 Août 2018

• #14

Merci. A et C auront des sections de 40mm et le tuyau en pente légère dans la cave est prévu en 80mm. Je pense que je n'aurai pas de souci de ce côté là. et je vais utiliser des Y et non des T pour faciliter l'écoulement.
