disjoncteur saute
- Electricité - Electricité générale
- Auteur du sujet J'essaye
- Date de début
- #2
Essayer 1 puis 2 puis 3, ou commencer par le centre gauche et droite et puis affiner
- #3
hello,
infiltration eau à quelle endroit?
quand y a t-il déclenchement? en actionnant des boutons poussoir? ou à l'etat de repos

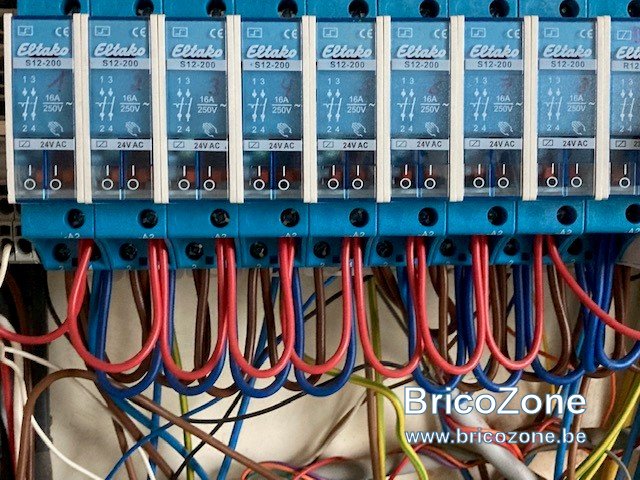

les fils rouge alimentent les bobines des S12-200 en 24V
on voit que le premier alimente le 2, puis 2vers 3 etc...
vous pourriez déconnecter une série de bobines en dévissant la borne A2
une photo + large serait appréciable
infiltration eau à quelle endroit?
quand y a t-il déclenchement? en actionnant des boutons poussoir? ou à l'etat de repos
les fils rouge alimentent les bobines des S12-200 en 24V
on voit que le premier alimente le 2, puis 2vers 3 etc...
vous pourriez déconnecter une série de bobines en dévissant la borne A2
une photo + large serait appréciable
- #5
hello,
la partie commande des telerupteur en 12V est ok?, p-e que le transfo n'est pas protegé par le disjoncteur qui déclenche .
que comprends ce disjoncteur, l'alim des télérupteurs uniquement avec le brun et bleu en 2-4?
on voit aussi que l'alim du 1ere telerupteur est ponté au 2eme puis au 3eme etc...
=> deconnecter en 2-4 pour isoler chaque telerupteur/une partie ...
"""Eventuellement un test de continuité entre brun et bleu, peut-il m' informer du responsable, en contrôlant 1 par 1 ou en groupe."""
oui
la partie commande des telerupteur en 12V est ok?, p-e que le transfo n'est pas protegé par le disjoncteur qui déclenche .
que comprends ce disjoncteur, l'alim des télérupteurs uniquement avec le brun et bleu en 2-4?
on voit aussi que l'alim du 1ere telerupteur est ponté au 2eme puis au 3eme etc...
=> deconnecter en 2-4 pour isoler chaque telerupteur/une partie ...
"""Eventuellement un test de continuité entre brun et bleu, peut-il m' informer du responsable, en contrôlant 1 par 1 ou en groupe."""
oui
- #6
"""Eventuellement un test de continuité entre brun et bleu, peut-il m' informer du responsable, en contrôlant 1 par 1 ou en groupe."""
Non, entre brun et bleu on vas mesurer la résistance des bobines en parallèle ce qui n'aidera pas.
Il faut, comme dit plus haut, isoler en déconnectant en commençant par le premier alimenté sur la ligne.
Non, entre brun et bleu on vas mesurer la résistance des bobines en parallèle ce qui n'aidera pas.
Il faut, comme dit plus haut, isoler en déconnectant en commençant par le premier alimenté sur la ligne.
