questions schéma unifilaire

  • #21
Bonjour,
Pas mal tes schémas, mais il me semble qu'il reste une erreur, en effet ton départ en 6² pour alimenter le tableau 2 n'est pas protégé par un disjoncteur 32A ni au départ ni à l'arrivée ? A moins que tu ne parles d'un seul tableau divisé en 2 mais dans ce cas, pas la peine de reprendre qu'il est relié par du VOB 6² sur ton schéma.
A+

Dernière édition par un modérateur:
  • #22
bonjour et merci arkhaton,

oui c'est un seul tableau divisé en 2, les 2 boitiers sont l'un à coté de l'autre et relier par du 3 fils VOB 6².
dès lors je dois juste enlever la mention VOB 6², c'est tout ?

rouroy

  • #23
Re,
oui, c'est considéré comme un seul tableau et donc la suite de tes circuits de la 1ère page. Ce n'est pas nécessaire, mais au final, je ne pense pas que celà soit une erreur, juste une indication en trop.
Par contre je viens de remarquer que tu indiques des cables XVB 3x2,5, je pense que c'est des XVB 3G2,5 qui correspond à un fil bleu, un fil noir ou brun et un fil jaune/vert. Tandis que le xvb 3x2,5 correspond à un cable sans fil de terre à mon avis donc tu as utilisé du xvb3G2,5 et devra donc rectifier celà sur tes plans.
A+

Dernière édition par un modérateur:
  • #24
Cory;489724 a dit:
Bonjour lenismois,
Beaucoup plus facile,

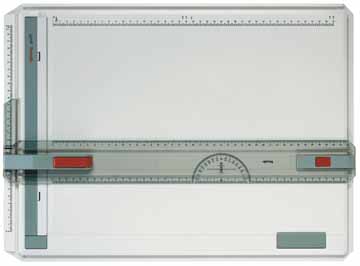

Encore plus facile, une latte et un stylo bille.
Mais vous avez aussi pour les plans de situations,
http://www.archifacile.fr/
ou http://www.maison.com/outils/comme-un-architecte/
Et pour les schémas unifilaire,
http://www.toocharger.com/fiches/windows/qelectrotech/56778.htm
Et la bibliothèque de symboles,
http://qelectrotech.org/download.html
Et ne vous tracassez pas, un simple dessin à main levée suffit amplement.
Et pour vous aider, simplement remplir et c'est parfait (document fournis par Vinçotte),
https://docs.google.com/open?id=0B5...YjI5LThhODktMmEzNTFlOGQ1OGY0&authkey=CNmrg-QL
Cory

Arrêtes ton char Cory, le travail de Rouroy est tout simplement magnifique, peu importe le moyen... :-p

Félicitations Rouroy, C'est un modèle... (#15) Que dire? Une référence!

Pietje

  • #25
arkhaton;489762 a dit:
Re,
oui, c'est considéré comme un seul tableau et donc la suite de tes circuits de la 1ère page. Ce n'est pas nécessaire, mais au final, je ne pense pas que celà soit une erreur, juste une indication en trop.
Par contre je viens de remarquer que tu indiques des cables XVB 3x2,5, je pense que c'est des XVB 3G2,5 qui correspond à un fil bleu, un fil noir ou brun et un fil jaune/vert. Tandis que le xvb 3x2,5 correspond à un cable sans fil de terre à mon avis donc tu as utilisé du xvb3G2,5 et devra donc rectifier celà sur tes plans.
A+

Merci arkhaton, oui j'ai utilisé du 3G2.5² !

par contre, j'avais récup le cable existant pour la taque électrique (circuit E); je suis pas sur que ce soit du XVB, c'est un cable qui fait environ le double du diamètre du XVB3g2.5 mais qui comporte noir, brun, bleu, vert/jaune avec isolant puis "gaine métalique" puis isolant style xvb. quelqu'un à une idée du nom de ce genre de cable ?

Pietje;489947 a dit:
Arrêtes ton char Cory, le travail de Rouroy est tout simplement magnifique, peu importe le moyen... :-p

Félicitations Rouroy, C'est un modèle... (#15) Que dire? Une référence!

Pietje

Merci Pietje :shy:

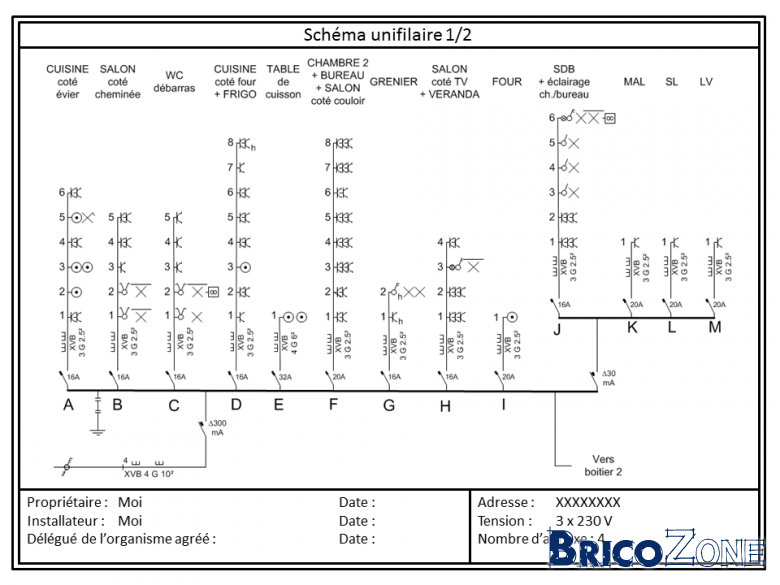

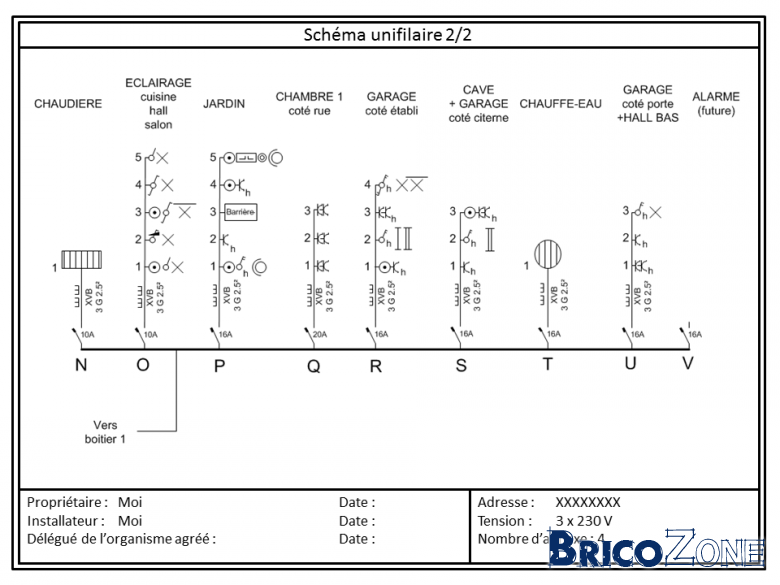

Voici donc mon schéma unifilaire recorrigé. Merci



  • #26
Bonjour Pietje,
Je m'attendais à ce genre de réaction ^_^
Si j'insiste c'est d'avoir vu depuis que je suis sur le forum le nombres de personnes qui semble être obligé de faire des plans et schémas de haute voltige.
De voir aussi que beaucoup peine à se servir de logiciel de dessin et semble passer beaucoup de temps à leurs schémas suite à cette idée.
Bien sûr, pour ceux qui maitrise très bien les logiciels de dessin c'est parfait.
Mais pour la majorité des autres je le répète, il est inutile d'avoir une œuvre d'art qui ne servira qu'une seule et unique fois et finira dans le fond d'un tiroir pour ressortir dans 25 ans ... si on le retrouve.
Et si nous, professionnels, utilisons des logiciels dédiés c'est pour plusieurs raisons, d'un clic nous avons le schéma unifilaire à partir du plans de situation, ça nous permet de travailler à partir d'un plan reçu pas mail, d'envoyer nos plans par mail, de récupérer et modifier pour d'autres chantier, ... un tas de raisons qu'un particulier n'a pas.
Ceci dit, notre ami rouroy à fait un beau travail, mais ce qui est bizarre c'est que toutes les canalisations sont apparentes ???
Et il me semble que 16 Am pour une alarme est surévaluée.
Cory

  • #27
Cory;490014 a dit:
Ceci dit, notre ami rouroy à fait un beau travail, mais ce qui est bizarre c'est que toutes les canalisations sont apparentes ???
Et il me semble que 16 Am pour une alarme est surévaluée.
Cory


Bonjour Cory,

en fait tout mes canalisations parte du compteur en apparent (xvb dans tube PVC) puis pour celles qui vont au rez ou à l'étage, elles sont encastrées. Toutes mes canalisations à la cave sont donc en apparent, et les autres, mixtes (apparent puis encastré). Il faut indiqué quand je passe de apparent à encastré ?

Concernant le 16A pour l'alarme, c'est juste pour avoir un emplacement prévu dans le boitier; j'ai juste placé un disjoncteur de 16A qui me restait sous la main, quand on installera l'alarme, y aura plus qu' à y connecter l'alarme quitte à changer le disjoncteur par un plus faible. sinon y a un souci à laisser un disjoncteur comme ca ?


merci

  • #28
Bonjour rouroy,
Vous indiquez la section la plus grande.
Pour la protection de l'alarme je vous conseille de placer un 6 Am, largement suffisant.
Et vous pouvez laisser votre 16 Am en le signalant comme "réserve".
Cory

  • #29
ok merci cory !

concernant le cable de la taque avec gaine métallique, quelqu'un à une idée de sa dénomination ?

j'avais aussi une question concernant la portion de cable entre la maison et le portail motorisé; comme c'était existant, je ne sais pas comment ca a été placé dans le sol; dois-je mentionné que c'est enterre ?

merci

  • #30
Si ce câble est recouvert d'une gaine grise il s'agit de VFVB.
Vinyl, Fer, Vinyl, Belge.
Pour ce qui reste de l'ancienne installation vous indiquez "ancienne installation".
Cory

  • #31
Cory;490067 a dit:
Si ce câble est recouvert d'une gaine grise il s'agit de VFVB.
Vinyl, Fer, Vinyl, Belge.
Pour ce qui reste de l'ancienne installation vous indiquez "ancienne installation".
Cory

MErci Cory,

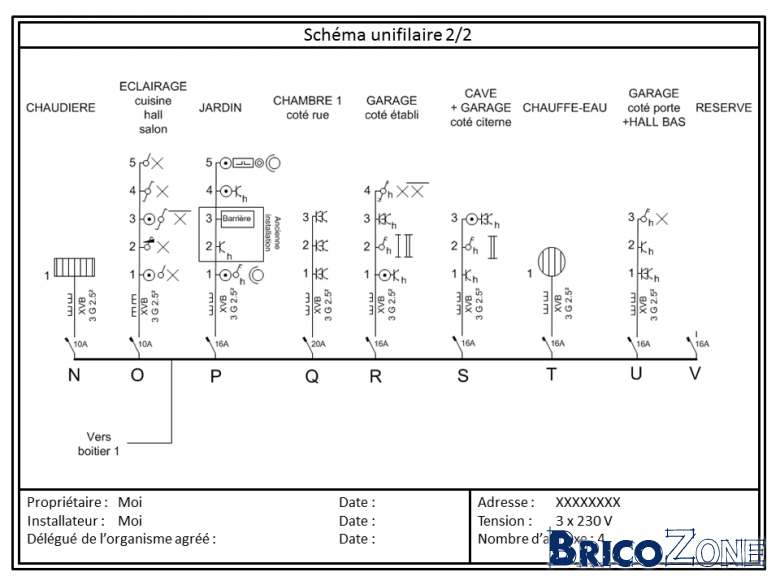

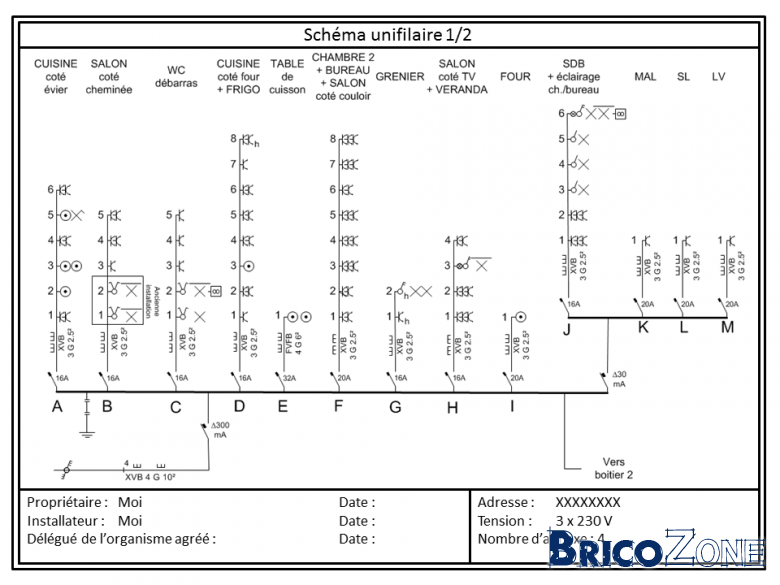

voila donc la dernière version avec mention des parties de l'ancienne installation (circuit B et P), mention du cable VFVB pour la taque (circuit E), indication des canalisations encastrées (circuit F, H et O) et indication "RESERVE" pour le dernier disjoncteur (circuit V) au lieu de "Alarme".

Merci à tous pour vos conseils/remarques. je prends rdv dès demain pour le contrôle de l'installation.

Rouroy



  • #32
oups, en repensant à mes schémas, quelques détails de mon instal me sont revenus...

-Pour connecter les ventilateurs du WC et SDB (circuit C et J), je suis parti de l’interrupteur en XVB 4G2.5²,
-Idem pour le branchement entre les 2 interrupteurs du vas et viens du hall de la cave (circuit R4), j'ai utilisé du 4G2.5.
-Pour le circuit d'éclairage "O", j'ai utilisé du XVB 3G2.5 jusquà la 1ere boite de dérivation puis encore en XVB 3G2.5 pour cuisine salon (O5 et O2) mais en XVB 3G1.5 pour la lampe du porche (O1). Pour les vas et viens O3 et O4 , j'ai travaillé en VOB 2.5 en passant en partie dans les canalisations encastrée existante et en partie dans du flex.

Est-ce que je dois mentionner les changements de 3G2.5 -> 4G2.5 ; 3G2.5 -> 3G1.5 ; 3G2.5 -> VOB pour ces ciricuits ? ou est-ce comme pour l'histoire apparent-encastré avec les canalisations, CAD on indique pour la plus grande partie ?

Merci ,

rouroy

  • #33
Bonjour rouroy,
ATTENTION, vous ne POUVEZ PAS changer de section sur un circuit sans protection adéquate.
Exemple ;
-16Am > 2.5² > boite > 1.5² = INTERDIT.
-16Am > 2.5² > disjoncteur 10Am > 1.5² = AUTORISE.
-16Am > 1.5² > boite > 2.5² = STRICTEMENT INTERDIT.
L'ensemble du circuit DOIT être de même section.
Cory

  • #34
ok merci corry, je devrais donc juste changer le bout de cable de 3G1.5 pour ne pas avoir le cas suivant :16Am > 2.5² > boite > 1.5² = INTERDIT.

Sinon pour le 4G2.5 et le VOB2.5 (passage sans modification de section), je dois indiqué la modification ?

Merci

Dernière édition par un modérateur:
  • #35
"Sinon pour le 4G2.5 et le VOB2.5 (passage sans modification de section), je dois indiqué la modification ?"
Vous indiquez la section la plus longue.
Cory

  • #36
Cory;490584 a dit:
"Sinon pour le 4G2.5 et le VOB2.5 (passage sans modification de section), je dois indiqué la modification ?"
Vous indiquez la section la plus longue.
Cory


super merci pour tes précieux conseils cory !!

  • #37
J'ai enfin passé mon contrôle électrique et ce sans problème ! Je suis enfin tranquille avec çà. Un tout grand merci à la communauté Bricozone pour vos aides/conseils/remarques et joyeux noel à tous,

Rouroy

PS: j'ai quand même eu un gros stress, lorsque le contrôleur m'a demandé quel fil reliait la terre du boitier 2 a celle du boitier 1 !!!! j'avais complètement zappé ce fil... honte à moi; heureusement c'était ma seule ("ENORME", j'en conviens) erreur et j'ai pu rajouter vite fait le fil manquant pendant le contrôle. Au moins, ca montre tout l'intérêt d'avoir un contrôle bien fait sérieusement !!

  • #38
Quel plaisir!!!
Félicitations Rouroy! ^_^
Et merci d'avoir donné le retour. ;-)

2011 fut une Bonne Année pour toi.
Je suppose que les projets ne manquent pas. O_o
Allez! Encore, que du meilleur pour 2012... :-P

Pietje

  • #39
Cory;490418 a dit:
Bonjour rouroy,
ATTENTION, vous ne POUVEZ PAS changer de section sur un circuit sans protection adéquate.
Exemple ;
-16Am > 2.5² > boite > 1.5² = INTERDIT.
-16Am > 2.5² > disjoncteur 10Am > 1.5² = AUTORISE.
-16Am > 1.5² > boite > 2.5² = STRICTEMENT INTERDIT.
L'ensemble du circuit DOIT être de même section.
Cory

Bonjour Cory,

J'ai beaucoup de plaisir à lire vos commentaires toujours parfaitement clairs. Je viens de terminer la rénovation de mon installation électrique (construction d'avant 1981, donc quelques dérogations possibles). J'ai tout de même essayé de respecter au mieux les nouvelles normes (par exemple, placement d'un deuxième différentiel 30 mA pour les salles d'eau, terre à toutes les prises, ...). Je vais maintenant me lancer dans la réalisation de mon schéma unifilaire. Ma question est la suivante: peut-on, dans un même circuit, changer de section tout en protégeant ce circuit avec un disjoncteur adapté pour le cable qui a la plus faible section dans ce circuit. Par exemple, 16A > 4mm2 > 2,5mm2. Je ne pense pas que cela pose problème en termes de sécurité mais je ne sais pas si c'est permis. Et, comme vous l'imaginez, le 4mm2 est encastré et le changer nécessiterait de gros travaux. Si l'on peut faire ce genre de montage, que doit indiquer sur le schéma unifilaire ? A priori, j'aurais tendance à indiquer la plus faible section. Par ailleurs, j'ai un circuit prise VOB 3x2,5 sous tube et encastré. J'ai rajouté sur ce circuit une prise connectée via un XVB 3G2,5. Là non plus, je ne sais pas comment indiquer sur le schéma unifilaire le changement de type de cable.

Bref, comme vous l'avez compris, je n'arrive pas à déterminer ce qu'il faut mentionner sur le schéma unifilaire dès lors que le type de canalisation ou de placement change sur un même circuit. Il me semble pourtant que, même dans les installations récentes, il est courant d'avoir par exemple un XVB apparent à la cave qui se poursuit par un XVB encastré aux étages. Y-a-t-il quelque chose qui interdit de passer d'un VOB à un XVB ?

D'avance, un immense merci pour votre aide.

Nicolas.

  • #40
Bonjour UIR,
Et voila, supertoto à tout dit.
On pourrai résumé comme suis :
Disjoncteur (max 25Am) > 4² > disjoncteur (max 20 Am) > 2,5²
Cory
