Abri de Jardin - Dalle béton ou Caillebotis ???

Bonjour à toutes et tous

Je prépare l'installation d'un abri de jardin de ± 12 m2 sur un terrain en pente 10%, plutôt sablonneux

Pour la base, j'ai le choix entre deux options : la dalle de béton de 10 cm avec treillis ou montage d'une base (=plancher) sur caillebotis.

1° - La dalle béton : l'emplacement de l'abri est à 30 m de la chaussée, donc difficile et coûteux avec pompe. De plus 1,2 m2, c'est très peu pour un camion.
J'ai une petite bétonnière brouette, mais 1,2 m2, c'est déjà un boulot. Et la dalle de béton sera au contact du sol.

2° - Le caillebotis : je peux bétonner des blocs de béton lourd avec mise à niveau correcte, puis installer des solives comme pour un plancher, puis mettre un plancher
Avantage, c'est vraiment hors sol et tout peux être traité contre l'humidité.

A priori, je choisirai le caillebotis, mais bon ...

Quel est votre avis ? Avez-vous une autre idée ?
Bref, je suis ouvert à toute suggestion`D'avance merci pour vos réponses

Si la dalle n'est pas facile à réaliser, les blocs de béton maçonnés sont une solution. Perso je les réaliserais à l'aide de tubes PVC (diamètre 20 cm) placés tous les 2 à 3 m et remplis de bétons + qqs fers à béton. Ne pas oublier de placer aux 4 coins des pattes de scellement afin d'y fixer les solives et éviter que votre abri ne se déplace sous l'effet du vent.
Placer les tubes PVC dans un peu de béton+ fers dans le but de respecter les niveaux verticaux et ensuite les remplir par du béton plus liquide après avoir scié les tubes PVC afin qu'il soient de niveaux à l'horizontale. Cette méthode est simple et garanti une évacuation totale des eaux de pluies contrairement à une dalle ou ces dernières peuvent parfois stagner en cas de mauvaise conception.
J'ai posé des pigeonniers de plus de 15 m sur pilotis à l'aide de cette méthode et je ne peux que la conseiller. Choisir des tubes PVC de couleur grise de préférence pour plus de discrétion

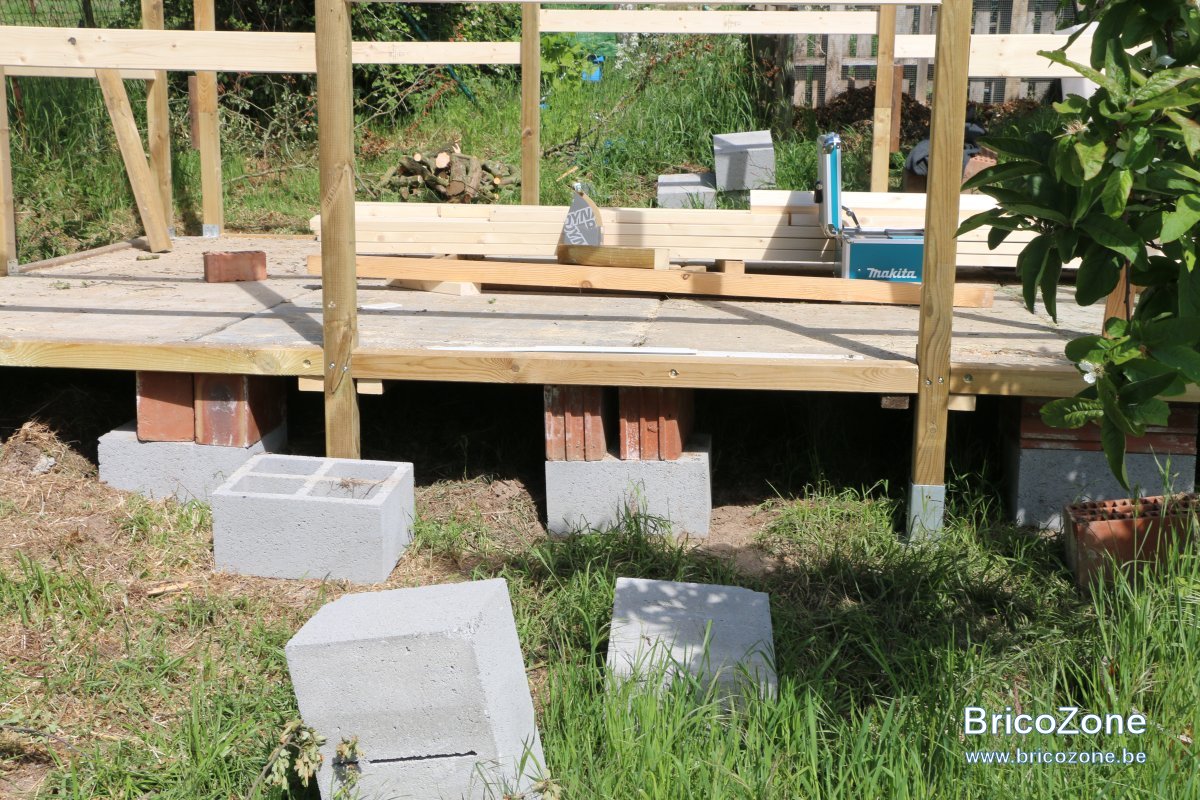

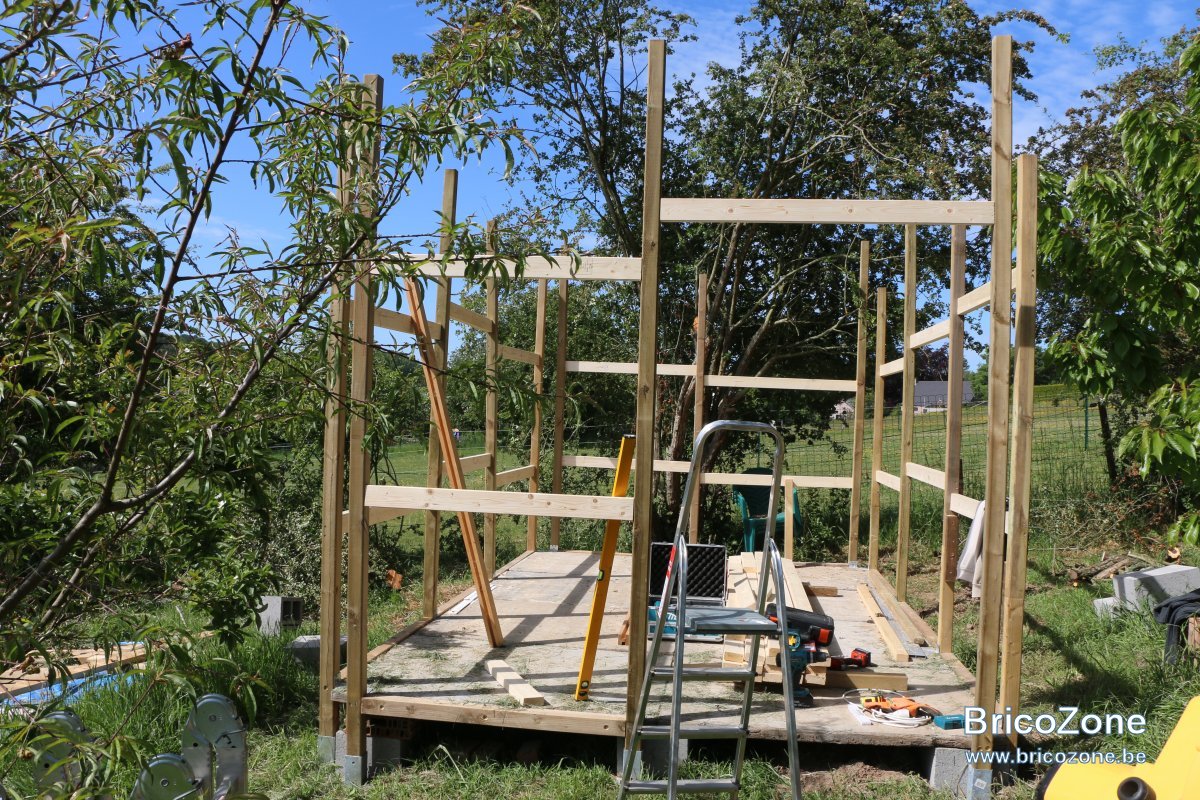

J'ai posé des blocs de béton lourd, de fondation (30x40x20) qu'on bien mis d'aplomb, on a posé des panneaux de Léontine comme plancher et on a fait la structure portante avec des bois de 70 x70 en pin autoclavé, avec des parois en planches canadiennes en Douglas brut venant directement de la sciere.
C'était avant le Covid, rien n'a bougé depuis.

Merci pour vos réponses.
En fait, je crois que je vais m'orienter vers la solution suivante : Tubes PVC de 20 cm scellés dans le sol et remplis de béton (merci armagnac ) + Plots réglables + plancher comme pour une terrasse, avec attaches pour ancrer le chalet.
Les tubes sont une excellente idée pour récupérer la pente du terrain, et ne pas devoir creuser
Les plots ont l'avantage d'être réglables et donc de permettre une parfaite planéité du plancher. En outre, c'est un excellent moyen pour éviter les remontées d'humidité.
Et un treillis entre le sol et le plancher pour éviter les hôtes indésirables....

Encore mille merci

@Bardelle bonjour,

La solution de pilotis en béton pour supporter votre abris de jardin est une bonne solution.
Ceci étant, je poserais quand même les tuyaux de PVC sur un empierrement stabilisé à +/- 30 cm plus bas que le niveau naturel du terrain pour éviter de trop fortes déformations résultant du gel et dégel.

Fradeco Grand merci pour l'illustration
C'est exactement comme çà que je compte procéder.
Le sol étant plutôt sablonneux, avec un empierrement drainant, l'abri sera vraiment au sec.
Et bien évidemment toutes les poutres et solives du plancher seront traitées et bitumées sur les extrémités
et aux points contacts.

Reste plus qu'a attendre les beaux jours .... et a retrousser ses manches.

Bonsoir, je me lance de le même projet. @barbelle de combien de cm hors sol sortait les pvc de 20 ?

Lenzo a dit:

Bonsoir, je me lance de le même projet. @barbelle de combien de cm hors sol sortait les pvc de 20 ?

Cliquez pour agrandir...

Ben le minimum afin que le plancher soit hors contact du sol et éviter la mise en place éventuelle d'un escalier et, le cas échéant, pour réduire le nombre de marches

intègre a dit:

J'ai posé des blocs de béton lourd, de fondation (30x40x20) qu'on bien mis d'aplomb, on a posé des panneaux de Léontine comme plancher et on a fait la structure portante avec des bois de 70 x70 en pin autoclavé, avec des parois en planches canadiennes en Douglas brut venant directement de la sciere.
C'était avant le Covid, rien n'a bougé depuis.
Voir la pièce jointe 133108 Voir la pièce jointe 133109

Cliquez pour agrandir...

Ah ben j'avais dans l'idée de faire exactement le même principe sans savoir que ca avait déjà été fait ici

As-tu simplement posé tes blocs sur le sols? Pas de stabilisé?

Oui, sans rien en dessous que le sol. En surface basse juste postés sur le sol et comme le terrain est en légère pente ceux d'en haut légèrement enterrés pour avoir l'horizontalité parfaite. Avant, cette partie du jardin était une prairie, car assez rapidement on est sur un mélange de terre et de caillasse mélangé à une argile rougeâtre assez collante. Dans la vallée, sur les coteaux, beaucoup de terres ne sont pas cultivables, mais le sol est ferme.
On a mis des panneaux de Léontine de réemploi, couverts d'une couche de mélamine, sur les blocs et construit la structure en se fixant à ces panneaux. C'est un ami menuisier qui m'a aidé, il est "coach" en menuiserie, charpentes et tous travaux du bois, dans un centre de formation pour jeunes déscolarisés. Il connaît bien le bois !!
Malgré les vents et les tempêtes de ces dernière années rien n'a bougé.
Le toit est de la tôle ondulée métallique pour toiture, qui vient de chez Carlier (Namur), fixée avec des vis spéciale à travers des espèces de bouchons pour l'étanchéité. La partie basse de la toiture est à l'ouest, côté vents et fortes pluies. Tout est parfaitement étanche depuis 2018. La structure est faite de pin autoclavé de 7 x 7, et quelques 9 x 9 cm, contreventés et la couverture extérieure, ce sont des canadiennes en pin Douglas, le tout acheté directement en scierie (Bodet à Andenne) On y amis deux fenêtres en verre de 5 ou 6 mm et une grande porte faite sur mesure;
Je vais voir si je retrouve les images.

Bonjour à tous ( et toutes) meilleurs vœux pour 2025.
Pour des raisons de santé, j'ai du postposer d'un an la réalisation du châlet. Ce sera donc pour cette année, dès que le temps le permettra.
Finalement, je réaliserai la solution comme illustrée par @fradeco, mais en réduisant la hauteur des tubes PVC.
J'ai prévu de ramener la hauteur de la partie avant (niveau de terre le plus élevé) au niveau du sol pour garder un accès sans marche ( = déplacement plus facile du matériel entreposé). Les poutres principales seront donc légèrement dans le sol, mais a cet endroit je remplacerai la terre par du gravier pour éviter l'humidité. Comme c'est du sable en dessous ... l'eau devrait s'évacuer sans problème.
Les plots réglables me semblent indispensables pour rectifier un inévitable tassement de la structure porteuse.
Voilà ... y plus qu'à

Bonjour Barbebelle, j'ai votre âge et pas mal d'expérience dans tout ce qui touche au jardin.
J'ai des jardins depuis les années 70, et actuellement un grand jardin en faible pente, environ 15 mètres de dénivelé sur 110 mètres de profondeur/longueur, depuis 1997 (4500 m²).

Alors voici quelques conseils basés sur l'expérience et aussi surtout la logique.

1° je n'enterrerais AUCUN bois dans le sol, même pas dans du gravier avec du sable en dessous, il y a toujours de l'humidité dans le sol, qui vient de l'environnement. Creusez 10 cm dans le sable vous verrez qu'l est mouillé/humide, quasi en permanence.

2° sans aucune marche, vous aurez un problème d'inondation dans l'abri, dès les premières grosses pluies, que le sol ne sait pas toujours absorber instantanément. L'eau s'évacue rarement dans la direction prévue en théorie.

3° j'abandonnerais l'idée des caillebotis, qui peuvent toujours bouger, se décaler de haut en bas, car avec le poids des machines ça bougera.

Le jardin va jusqu'à la maison tout en bas.
