Petit test ce matin.
Comme je devais aller monter mon cheval, j'en ai profité pour prendre mon tracker APRS et mon montage GPS via GPRS. Voici le résultat en image:
Tout d'abord le parcours tel que signalé par le module
LiLyGo T-SIM 7000, ce module est équipé de:
- ESP32 Wroom.
- GPS module (Cat 4, GPS/GLONASS).
- GPRS modem (4G/LTE, 150 Mbps max, includes LTE, HSPA, WCDMA and GPRS/EDGE).
- Nano SD interface.
- Support pour batterie (18650).
- Dual USB-C interface (le deuxième permet d'utiliser le module comme carte d'accès Internet mobile).
- Chargeur de batterie via panneau solaire.
Pour un prix de 55 €
Une carte Sim prepaid, 10 €
Le projet: écrire le logiciel pour l'espace qui va lire les coordonnées GPS avec un intervalle programmable de x secondes et publier le résultat sur un broker mqtt. Je me suis inspiré d'un projet sur GitHub où on demande au module via un SMS la position, le module répond par un SMS qui contient unien vers google map avec la position du module. Comm les SMS coutent 30 pièce sur la carte sim je suis passé en mqtt (0,1 cent le MB, il n'y a pas photo) avec le avantages inhérents au système (FHEM, Homeassistant ...).
Pour finaliser la chose, n'étant pas très satisfait des applications disponibles j'ai donc écrit le côté présentation des donnée sur une cartographie javascript (leaflet). Comme cela je permet au client (navigateur internet) d'avoir les mise à jour de position du module et les tracer sur une carte.

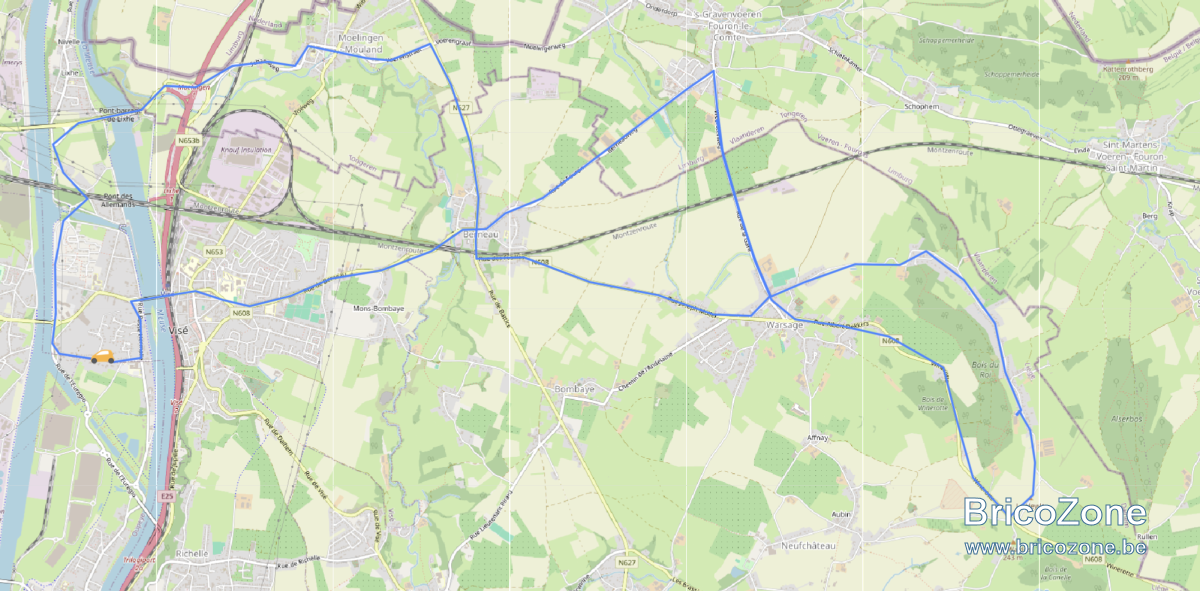

Le parcours de ce matin:
Vu que le systus utilise le GPRS il n'y a aucun problème de couverture. La distance entre l'auto en jaune et la boucle à droite est de +/- 9 km mais en GPRS cela n'a aucune importance.
APRS, mobile tracker deux modules LoRa 432 MHz lilygo (TTGO LoRa32 V2.1_1.6 pour le gateway en station fixe, TTGO Meshtastic T-Beam V1.2, pour le tracker). J'ai utilisé les logiciel disponibles via GitHub, donc pas un très gros effort. Le gateway est dans le grenier et connecté sur une colinéaire Diamond X300 qui me donne 9 dBi de gain sur un beam assez plat.

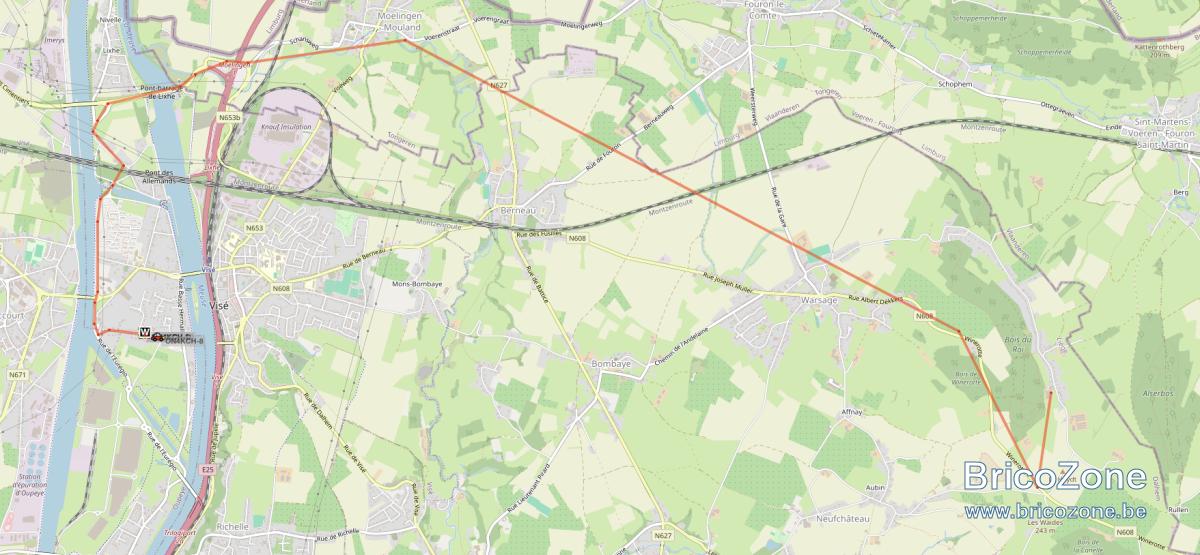

Voiçi la deuxième partie du trajet (disponible sur
aprs.fi, ma station mobile est ON4KCH-8)
Le premier message reçu par le gateway était à 3,5 km, les messages plus éloigné ont été relayé par PA3CPF à Kadier en keer soit à +/- 11 km, mais j'étais en hauteur et je suppose qu'il a des aérien en extérieur sur un mat.
Ce n'est pas trop mal même si la couverture n'est pas assurée partout (tout les radio amateurs ne sont pas geek, loin s'en faut). Si vous. jetez un oeil sur aprs.fi vous pouvez y voir les stations fixe qui peuvent relayer les messages aprs, ainsi que les station mobiles, les infos de relais étant disponible en positionnant le pointeur (souris) sur un des point du trajet on peut voir quelle station a relayer le message (et donc le range).
Nous travaillons en LoRa sur 433.775 MHz, aucune idée de ce que font les OM du Borinage sur 433.125 cela nécessite une explication plus détaillée.
Donc en 432, le range est acceptable, mais il faudrait plus de stations relais pour avoir une meilleure couverture du territoire.
