Aide pour diagnostic glace dans congélateur

Bonjour à la communauté,

Depuis quelques temps mon frigo/congélateur Samsung RB31 génère un amas de glace en dessous du dernier tiroir.
Il s'agit d'un congélateur avec defrost, un bac récolteur se trouve à l'arrière qui est censé récupérer l'eau, et la faire évaporer avec la chaleur du compresseur.

J'ai d'abord pensé que le conduit allant au bac récolteur était bouché, j'ai vérifié, tout est correct.
L'eau pourrait donc s'évacuer si elle n'était pas déjà gelée en amont, l'empéchant donc de sortir et finir dans le bac.

Je m'oriente donc vers un problème électronique qui empêcherait le defrost de s'activer comme auparavant et évacuer cette eau tous les X temps.

Je ne m'y connais pas en électronique, et je cherche à identifier "quoi est quoi" dans les photos suivantes, afin d'éventuellement pouvoir tester ces pièces avec un ohmmètre.

Avez vous des idées de la panne ?

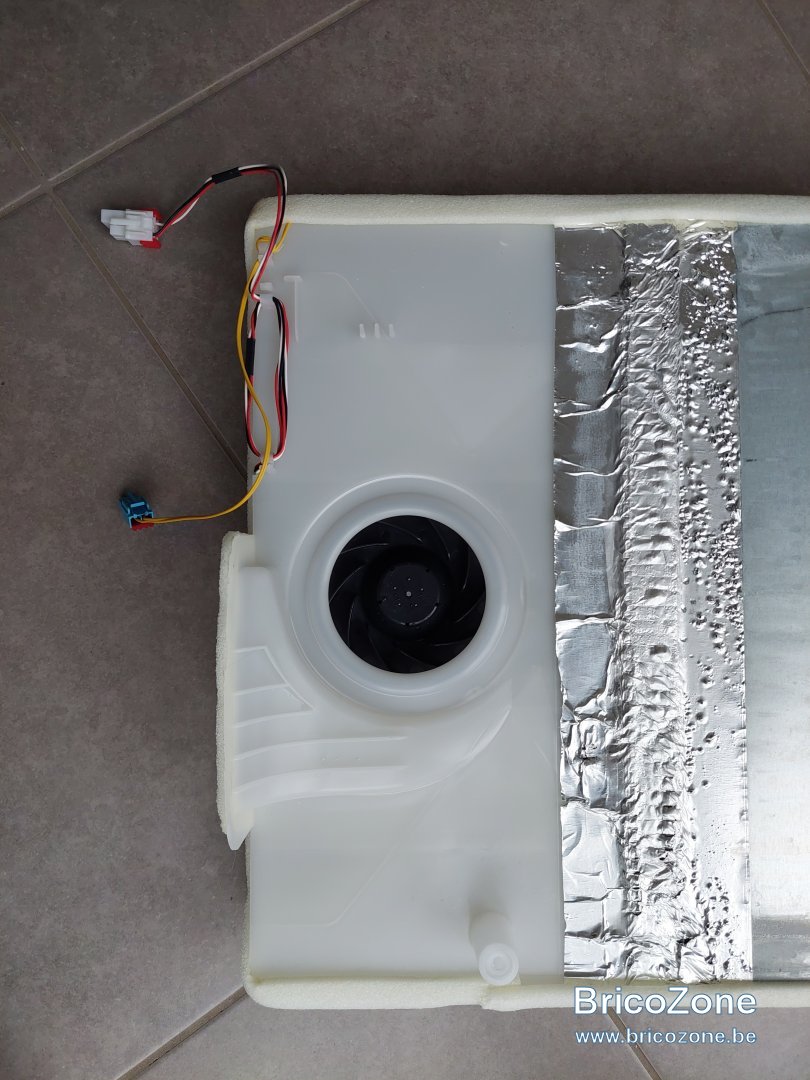

Dans la partie amovible du fond qui contient le ventilateur, il y a un 2eme cable (voir photo), savez vous à quoi il est relié ? Je présume à une sonde ou un capteur, mais de quoi ?

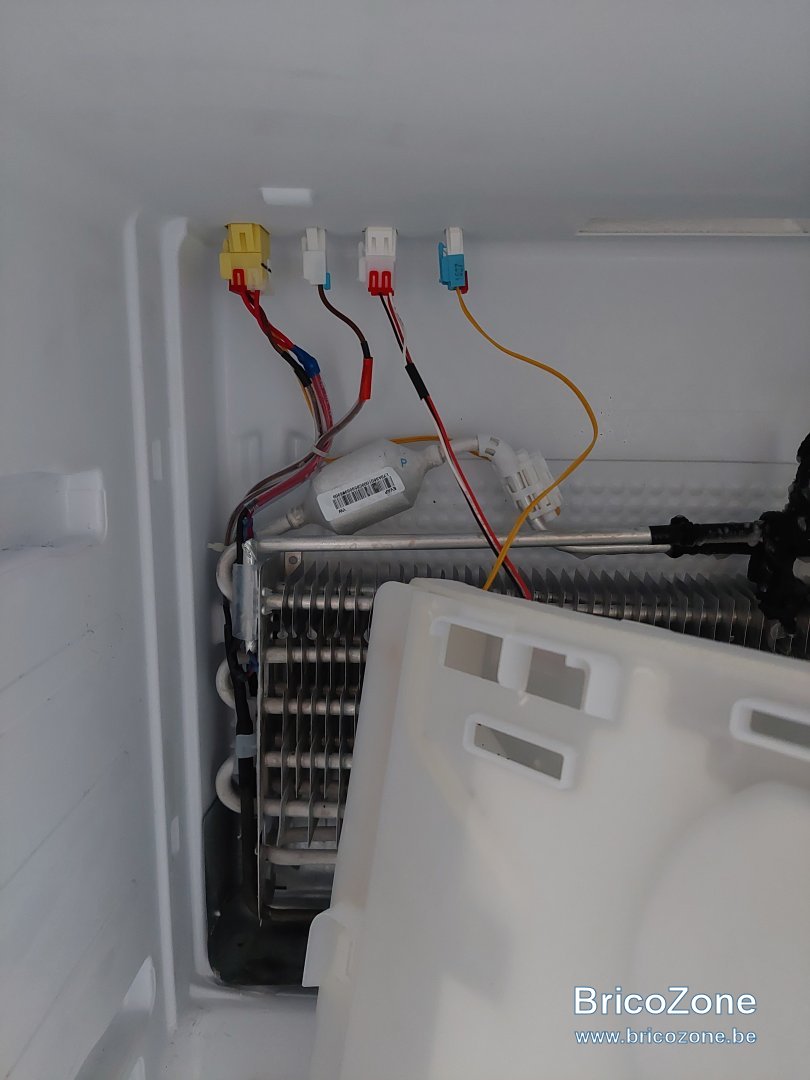

Et dans la partie intérieure, quels sont les éléments que je comprenne mieux ?

Malheureusement je n'ai pas de commande pour forcer un defrost et vérifier si le système de chauffe fonctionne correctement. Sauf si vous connaissez une manip ?

Merci beaucoup pour vos idées

Bonjour,

Pour cette prise en glace, 3 éléments pourraient être en cause :

- La Résistance de dégivrage (de l'ordre de 250 ohms)
- La sonde de dégivrage (sans doute au bout des 2 fils jaunes qui vont au bloc duventilateur; environ 5kohms à température ambiante de 20°C)
- Le thermofusible (sans doute 2ème connecteur en partant de la gauche sur votre 1ère photo; sa résistance doit être très proche de 0 ohm puisque en fonctionnement normal, ce fusible doit être passant)

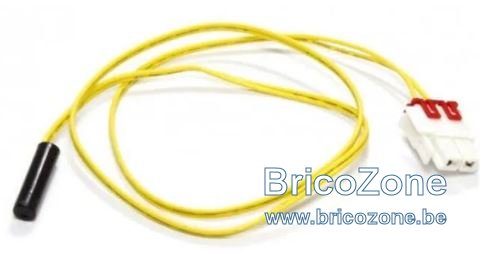

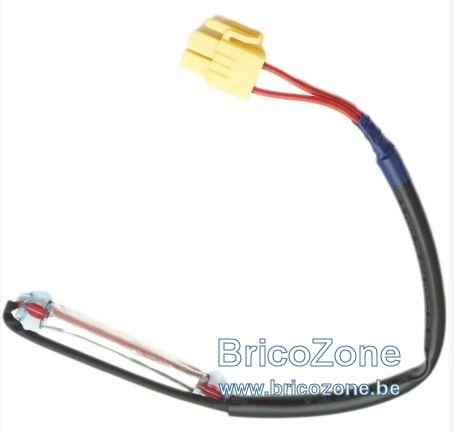

Ci-jointes des images d'une sonde et d'un thermofusible pour permettre de les identifier sur votre appareil (pour le thermofusible, il peut être encapuchonné dans une gaine opaque)

Cordialement

Désolé pour la position des images, mon curseur était mal positionné lorsque je les ai chargées

Cordialement

Merci beaucoup @Micad !!!
Je vais réouvrir le congélateur et mesurer ces différentes valeurs et les noter sur l'image pour une meilleure compréhension ultérieure.

En complément, ci-dessous la vue éclatée de l'évaporateur et ses éléments associés



6-3 est la résistance de dégivrage. Cette vue vous donnera une idée de sa forme

6-1 et 6-2 sont la sonde de dégivrage et le thermofusible, mais la vue éclatée n’apporte pas grand-chose (masqués de plus par le logo Bricozone) pour aider à les localiser

Cordialement

@Micad

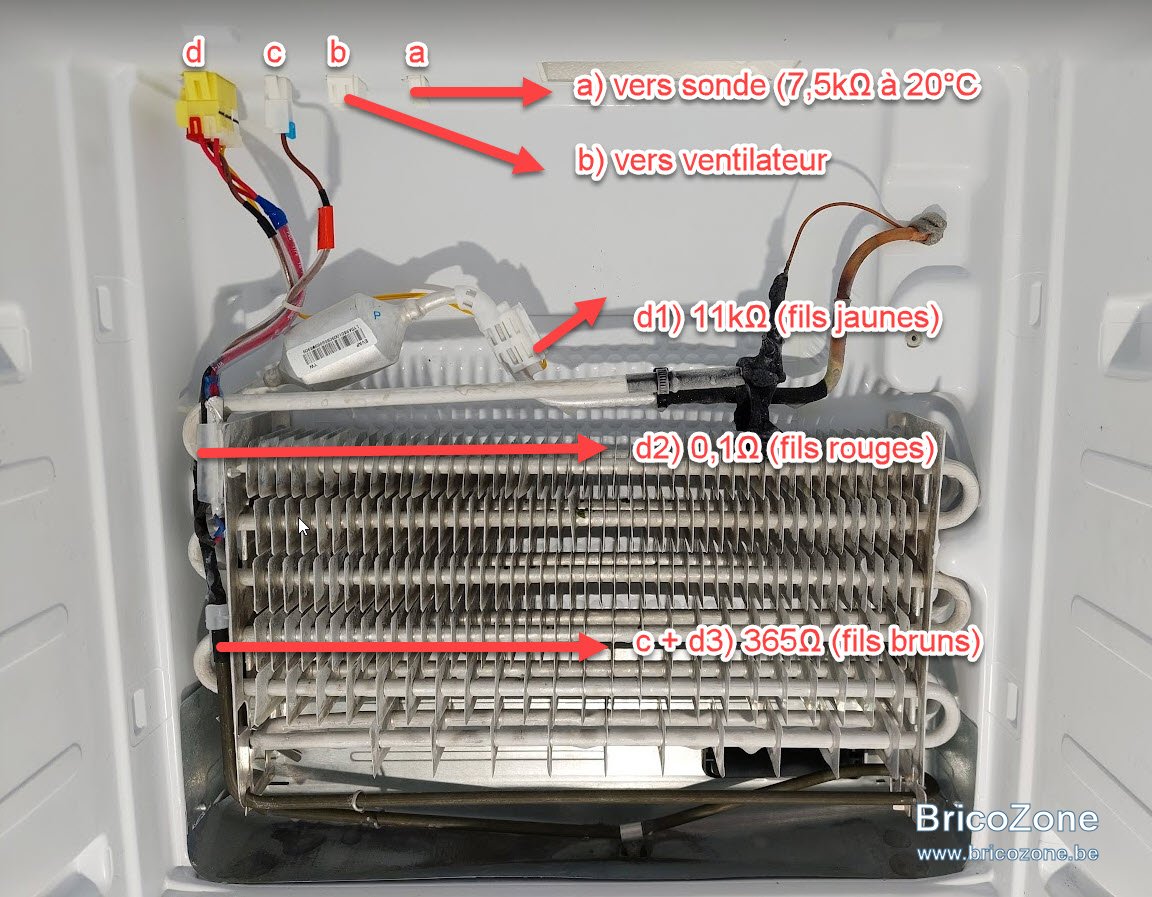

Voici les prises de mesures précises

Je me lance pour tenter de nommer ces éléments

a) sonde de dégivrage (clipsée dans la partie amovible) : valeur 7,5kΩ
b) ventilateur
d1) ?
d2) thermofusible: valeur 0,1Ω
c + d3) résistance chauffante : valeur : 365Ω

Grand merci pour votre relecture et les infos complémentaires.

Bonsoir,

Alors, autant pour moi d’abord, je n’avais pas vu qu’il existait 2 fileries de couleur jaune dans cette zone.
Celle que vous avez baptisée a) 7,5 kΩ est une sonde de température dans le bloc ventilateur.
Celle que vous avez baptisé d1) 11kΩ est la sonde de dégivrage qui se trouve sur l’évaporateur.

Maintenant, pour les valeurs mesurées :
- Pour la Résistance de dégivrage, elle est assez nettement supérieure à l’ordre de grandeur que j’avais donné. Ceci étant, la Résistance ne présente donc pas de rupture interne.
- Pour le thermofusible la valeur de 0,1Ω correspond à la résistance de contact des pointes de touche de l’ohmmètre. Le thermofusible est donc passant et n’est pas la cause du problème
- Pour la sonde de dégivrage, avec une valeur de 11 kΩ, elle a une résistance double de l’ordre de grandeur. Ce n’est pas normal, à moins que la mesure ait été effectuée à une température bien inférieure à 20°C.

Parmi ces 3 composants celui qui semblerait le plus suspect serait donc la sonde de dégivrage.
Nota : Une dégradation de la filerie de ces composants pourrait toutefois être également à l’origine du problème.

Pour la sonde de dégivrage, SAMSUNG ne la présente malheureusement pas dans sa liste de pièces détachées (ce qui aurait permis de disposer de la référence SAMSUNG de cette pièce).
A tout hasard, cette référence ne serait-elle pas imprimée ou gravée sur la sonde elle-même ou sur son connecteur ?
D’autre part la référence RB31 pour cet appareil est certainement bien plus longue. Il serait utile de préciser la référence complète ou mieux de publier une photo de son étiquette (ou plaque) signalétique.

Bonne fin de soirée à vous

@Micad

Bonjour,
Merci pour vos détails et remarques, je vais volontairement reprendre la mesure de cet élément à température ambiante pour la comparer avec votre indice normal.

Savez vous m'expliquer le fonctionnement de cette sonde de dégivrage, je note qu'elle est clipsée au bloc refrigérant, mais comment "envoie t'-elle l'info" qu'il est temps d'effectuer un dégivrage ?

Merci encore,
Bonne soirée à vous.

Bonjour humbucker,

Tant qu'à refaire une mesure de cette sonde, il serait intéressant de faire une mesure à 20° puis ensuite à des températures plus basses.

Concernant le fonctionnement de la sonde de dégivrage, elle ne prévient pas qu'il est temps d'effectuer un dégivrage, mais au contraire que le seuil de température après dégivrage est atteint et qu'il faut arrêter le dégivrage et reprendre la production de froid.

C'est une sonde dont la résistance ohmique diminue plus la température augmente (et inversement donc).

L'électronique utilise cette propriété pour déterminer lorsque c'est nécessaire la température sur l'évaporateur (à l'endroit où se trouve la sonde de dégivrage).

Le dégivrage est lui programmé de façon chronométrique (l'intervalle de temps entre 2 dégivrages pouvant évoluer selon les appareils en fonction du nombre d'ouverture de porte ou de la durée d'ouverture de porte.

Dans le cas de votre appareil, la seule valeur que l'on connaît, me gène un peu, car l'électronique verrait une température assez nettement inférieure à la température réelle (de l'ordre de 5°C au lieu 20°C) er dès lors le dégivrage devrait durer plus longtemps. Or il ne se fait pas correctement.

Ceci étant si la sonde présente des résistances complètement incohérentes sur sa plage de fonctionnement, une seule mesure à une seule température ne veut pas dire grand chose.

Nota :
La sonde de dégivrage que l'on retrouve sur beaucoup de réfrigérateur congélateur Samsung a une résistance de 4,86 kΩ à 20°. Malheureusement je ne suis pas parvenu à trouver la sonde qui équipe le vôtre (y compris dans la liste des pièces détachées de cet appareil. C'est ce qui m'empêche d'être totalement affirmatif sur l'état de cette sonde (pensez à poster la référence complète de l'appareil et la référence de la sonde, si elle figure dessus)

Bonne soirée à vous également .

Salut, un lien vers un sujet que j’avais créé pour un souci assez similaire.
https://www.bricozone.be/t/frigo-americain-qui-coule.139342/

@Micad @vété

Bonjour à tous les deux et merci pour ces compléments d'info à nouveau,
la référence exacte de mon congélateur est un RB31FERNCSA

@vété : je ne savais absolument pas que même avec le système no-frost il fallait effectuer un dégivrage total 1x/an pour éviter un amas de glace. C'est bon à savoir.
Il reste malgré tout étonnant que c'est la 1ere fois en 6 ans qu'il se bloque vraiment, d'ou ma volonté de vérifier + loin.
Mais merci pour l'info !

@Micad : je vais reprendre plusieurs mesures sur la sonde de dégivrage.
Un grand merci pour votre temps et vos recherches. C'est fort apprécié.

humbucker a dit:

@Micad @vété

Bonjour à tous les deux et merci pour ces compléments d'info à nouveau,
la référence exacte de mon congélateur est un RB31FERNCSA

@vété : je ne savais absolument pas que même avec le système no-frost il fallait effectuer un dégivrage total 1x/an pour éviter un amas de glace. C'est bon à savoir.
Il reste malgré tout étonnant que c'est la 1ere fois en 6 ans qu'il se bloque vraiment, d'ou ma volonté de vérifier + loin.
Mais merci pour l'info !

@Micad : je vais reprendre plusieurs mesures sur la sonde de dégivrage.
Un grand merci pour votre temps et vos recherches. C'est fort apprécié.

Cliquez pour agrandir...

Le truc donné par f galette je pense du fil de cuivre qui passe dans le conduit est tout bon mais très efficace.

@vété

Oui, dans le doute, je l'ai mis en place aussi en torsadant du fin fil de cuivre
Je t'avoue ne pas avoir noté de changement majeur, mais le defrost n'était peut-être pas en action non plus à ce moment là.

Par contre, j'ai l'impression que ce truc serait encore + efficace si on attachait le point bas du fil de cuivre aux tubes chauffants qui passent au dessus (ou dans) le bac recolteur (suivant les modèles)
je me dis que çà transmettrait de la chaleur au fil de cuivre et aiderait (à un petit niveau) à réchauffer un peu la glace...
je rêve p-e, mais la source de chaleur près du compresseur n'est quand même pas minime, donc, transmises via ces fins fils de cuivre, çà pourrait aider. Non?
