Bonjour à tous,
en 2019 donc le cadre de la construction de notre nouvelle habitation, nous avons acheté et installé nous même (sur base des conseils du revendeur, en plus des schémas fournis par Vaillant) une pompe à chaleur constituée d'une unité interne VWL 127/5 IS, une unité externe VWL 105/5 AS S2 (230V), un tampon pour les deux circuits de chauffage sol et un ballon d'eau chaude (le tout de chez vaillant).
Nous en sommes tout à fait content depuis lors, mais malheureusement depuis hier, le système passe en erreur lors d'une tentative de chauffe, affichant les erreurs:
F.753 Défaut de connexion : transf. non détecté
– Absence de communication entre le convertisseur et le circuit imprimé du régulateur de l’unité extérieure
et depuis aujourd'hui:
F.752 Défaut : transformateur
– Défaut électronique interne sur la platine de l’onduleur
– Tension secteur hors de la plage 70V– 282 V

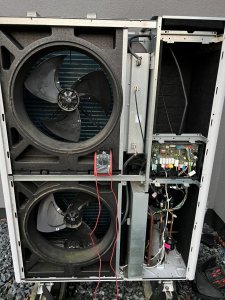

Après avoir vérifier que tout semblait en ordre sur l'installation intérieure, j'ai ouverts l'unité externe:
Je n'ai malheureusement pas vu de cable mal branché et problème visuel particulier. Jai trouvé un porte fusible sur le pcb (au milieu à droite sur la photo) mais le fusible à l'intérieur est bien ok.

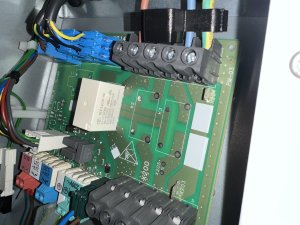

A l'arrière, sur la platine pour la connexion de l'alimentation:
L'alimentation (230V) arrive sur le bornier X200 en bas et le bornier noir au dessus (X201, le numéro ne se voit pas sur la photo) et l'alimentation de l'onduleur qui pilote le compresseur semble-t-il:
Le gros relais blanc entre la phase de deux bornier pourrait-il être le problème ? (il semble rester fermé -> pas de 230V sur le bornier d'alimentation de l'onduleur).
Suite à cette description, quelqu'un aurait-il une expérience de ce genre de problème ?
J'ai demandé un rendez-vous sur le site de Vaillant mais la période des fêtes je crains un certain temps avant qu'ils ne puissent avoir quelqu'un de disponible, et je préfère toujours, quand c'est possible, tenter de résoudre le problème par moi même (avec tout support bienvenu
).
Merci d'avance !
en 2019 donc le cadre de la construction de notre nouvelle habitation, nous avons acheté et installé nous même (sur base des conseils du revendeur, en plus des schémas fournis par Vaillant) une pompe à chaleur constituée d'une unité interne VWL 127/5 IS, une unité externe VWL 105/5 AS S2 (230V), un tampon pour les deux circuits de chauffage sol et un ballon d'eau chaude (le tout de chez vaillant).
Nous en sommes tout à fait content depuis lors, mais malheureusement depuis hier, le système passe en erreur lors d'une tentative de chauffe, affichant les erreurs:
F.753 Défaut de connexion : transf. non détecté
– Absence de communication entre le convertisseur et le circuit imprimé du régulateur de l’unité extérieure
– Contrôler que le faisceau électrique et les fiches de raccordement sont intacts, bien en place et les rempla-cer si nécessaire
– Tester le convertisseur en agissant sur le relais de sécurité du compresseur
– Relever les paramètres associés au convertisseur et vérifier qu’il y a bien des valeurs qui s’affichent
– Tester le convertisseur en agissant sur le relais de sécurité du compresseur
– Relever les paramètres associés au convertisseur et vérifier qu’il y a bien des valeurs qui s’affichent
et depuis aujourd'hui:
F.752 Défaut : transformateur
– Défaut électronique interne sur la platine de l’onduleur
– Tension secteur hors de la plage 70V– 282 V
– Contrôler que les câbles de raccordement au secteur et les câbles de raccordement du compresseur sont intacts. Les connecteurs mâles doivent s’enclencher avec un déclic.
– Vérification des câbles
– Contrôler la tension secteur
La tension secteur doit se situer entre 195 V et 253 V.
– Contrôler les phases
– Changer le convertisseur si nécessaire
– Vérification des câbles
– Contrôler la tension secteur
La tension secteur doit se situer entre 195 V et 253 V.
– Contrôler les phases
– Changer le convertisseur si nécessaire
Après avoir vérifier que tout semblait en ordre sur l'installation intérieure, j'ai ouverts l'unité externe:
Je n'ai malheureusement pas vu de cable mal branché et problème visuel particulier. Jai trouvé un porte fusible sur le pcb (au milieu à droite sur la photo) mais le fusible à l'intérieur est bien ok.
A l'arrière, sur la platine pour la connexion de l'alimentation:
L'alimentation (230V) arrive sur le bornier X200 en bas et le bornier noir au dessus (X201, le numéro ne se voit pas sur la photo) et l'alimentation de l'onduleur qui pilote le compresseur semble-t-il:
Le gros relais blanc entre la phase de deux bornier pourrait-il être le problème ? (il semble rester fermé -> pas de 230V sur le bornier d'alimentation de l'onduleur).
Suite à cette description, quelqu'un aurait-il une expérience de ce genre de problème ?
J'ai demandé un rendez-vous sur le site de Vaillant mais la période des fêtes je crains un certain temps avant qu'ils ne puissent avoir quelqu'un de disponible, et je préfère toujours, quand c'est possible, tenter de résoudre le problème par moi même (avec tout support bienvenu
).Merci d'avance !
