Bonjour,
Je vais bientôt assembler mon tableau électrique.
Je suis en triphasé 3P+N, et j'ai acheté le prismaset XS 4x18modules.

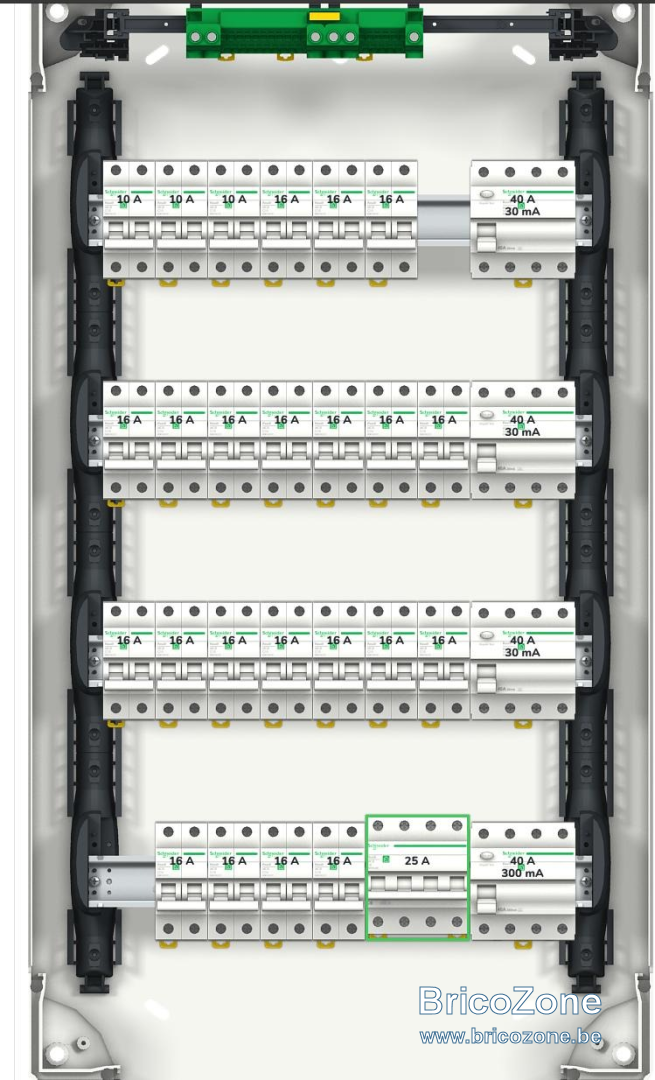

Je vais mettre un différentiel à chaque rangée, et mon tableau ressemblera normalement à ceci :
Je comptais mettre du 10mm² souple pour faire les pontages d'alimentation des différentiels et des rangées de disjoncteurs (connectés avec des peignes)
Néanmoins si je fais cela sans borniers, je risque de devoir faire rentrer au moins une fois deux groses sections de çable dans les mêmes trous.
Comme le tableau a des portes borniers installables en haut et en bas, je pensais plutôt mettre 1 bornier de chaque couleur (bleu, rouge,noir,gris) en bas, qui seraient connectés juste après le diff 300mA, et d'où partiraient les 10mm² vers respectivement mon disjoncteur 25A, la ligne de disjoncteur à gauche de celui ci, et mes 3 autres différentiels.
Je trouve ça beaucoup plus propre que l'alternative, comme l'illustre cette vidéo.
Le hic, c'est que j'ai un peu du mal à trouver ces borniers sur les sites belges classiques.
Par contre ce kit 3P+N revient beaucoup et il n'est vraiment pas cher.
Hélas, mon tableau fait 18 modules et pas 24.
Est-ce qu'un habitué de Schneider saurait me dire si les borniers de ce kit sont spécifiques à ce kit, ou bien s'ils peuvent être retirés de ce support 24modules et mis sur un support 18m ?
Un seul bornier neutre au lieu de deux me sera suffisant.
Merci d'avance pour vos lumières.
