[Avis] Pose de deux tableaux secondaires - Borniers ou répartiteurs ?

Bonsoir le forum. Dans le cadre de la rénovation de mon installation électrique, je me vois forcé de placer deux tableaux secondaires dans ma maison.
Le vendeur de Gilly m'a conseillé la marque Häger, modèle Vector qui est assez sympa pour travailler (spacieux en interne). Je compte placer un 4*12 et un plus petit en 1*12.

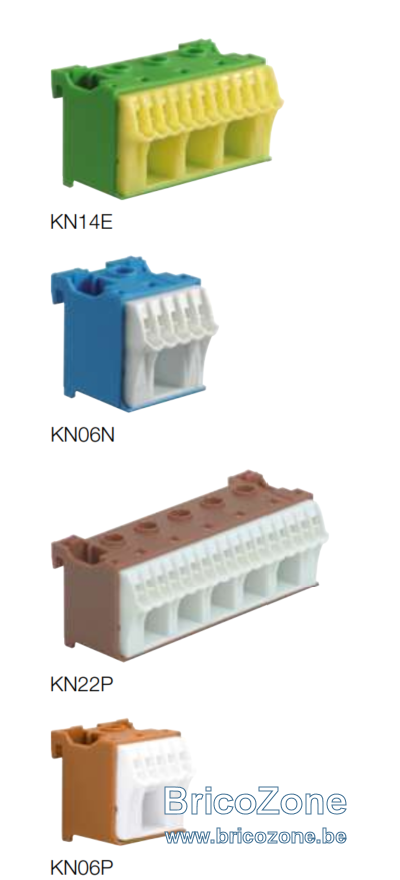

Afin de répartir au mieux la phase (et le neutre) entre chaque rangées, j'avais vu les systèmes à borniers auto de chez Häger =>


Cependant, lorsque je regarde les caractéristiques techniques de ces borniers, ils sont généralement en 4mm² pour les départs et en 25² pour l'arrivée phase neutre. Dans l'idéal pour alimenter des différentiels en 40A mono, j'avais en tête d'utiliser systématiquement du 10² afin de limiter un maximum la chauffe du cable en cas d'utilisation intense (dans mon tableau principal, j'ai mis des peignes à broche en 10² équivalent et du 10² souple serti via cosses aux terminaisons.

Alors quid ? Ca serait préférable de me diriger vers un bornier répartiteur de ce genre ? Ou alors des borniers classiques sur rail din ?



Merci de m'éclairer si vous le pouvez

Aucun intérêt à utiliser des borniers... C'est juste des connections inutiles.

On va tout simplement de peigne en peigne, ou, de peigne vers différentiels.

Il y a autant de bornes que de disjoncteurs alimentés par un peigne... A quoi servirait un bornier? Surtout en mono.

flashman a dit:

Aucun intérêt à utiliser des borniers... C'est juste des connections inutiles.

On va tout simplement de peigne en peigne, ou, de peigne vers différentiels.

Il y a autant de bornes que de disjoncteurs alimentés par un peigne... A quoi servirait un bornier? Surtout en mono.

Cliquez pour agrandir...

je comprends ce que tu veux dire. J'amène directement mon 3G10² sur le premier différentiel, ensuite je ponte en 10² souple + cosses vers la seconde rangée et ainsi de suite ?

en effet, faire comme dit flashman, ne pas oublier les nouvelles normes, un différentiel 30 ma pour 8 disjoncteurs

Namurwais a dit:

J'amène directement mon 3G10² sur le premier différentiel,

Cliquez pour agrandir...

NON, il ne peut pas y avoir de fil de terre entre le disjoncteur de branchement et le différentiel de 300mAm.
Il faut un câble en 4x10².

Cory a dit:

NON, il ne peut pas y avoir de fil de terre entre le disjoncteur de branchement et le différentiel de 300mAm.
Il faut un câble en 4x10².

Cliquez pour agrandir...

ha oui ça pas de soucis, c'est un RGB 4x10. Mais entre mon tableau principal (donc deux disjoncteurs 40A pour faire office de sectionneurs) et les secondaires, il me reste du 4G10² que j'ai reçu en erreur de commande à la place d'une 3G10². Ca le fait quand même si je laisse un câble sans rien ?

Après le différentiel de 300mAm pas de soucis.
Vous isolez les deux bouts des fils inutilisés.
