Ajout d'un disjoncteur dans un tableau existant

Bonjour à tous,

J'ai tiré 2 câbles XVB 3G2,5 vers le fond de mon jardin (gaine dans le sol), ils arrivent en cave à une dizaine de mètres de mon tableau de distribution principal. Le but est d'avoir 2 prises pour 2 kits plug & play 400wc chacun (cable 1) et 2 prises pour l'éclairage de jardin (cable 2). Il reste une place pour module (2P) dans le TD1.

Ma question est de savoir quelle option serait recommandée :

1. je mets un boitier de dérivation en apparent au plafond près de l'arrivée des 2 câbles venant du jardin et je tire un câble 3G2,5 vers le TD1 sur un disjoncteur
2. je fais un petit tableau avec différentiel et fusible 20A pour chacun, que je connecte au TD1, cette option aurait l'avantage de me laisser la possibilité de contrôler l'éclairage avec un disjoncteur compatible Zigbee et éventuellement un compteur (qui peut mesurer l'injection) pour connaitre la production solaire (la portée du WiFi n'étant pas suffisante pour l'application du kit solaire). Quelle puissance pour le fusible du TD1 qui alimente le TD3 ? Dans le TD3 est-ce que je dois mettre un diff 300 mA et un diff 30 mA ?
3. je me raccorde au TD1 sur le disjoncteur 1 (voir en bas le détail) pour les 2 prises pour l'éclairage et je mets un disjoncteur 20A supplémentaire pour les 2 prises pour les panneaux plug & play.

La maison date de 1970, l'électricité a été remise aux normes en 2010. C'est alimenté en 230v x3 au compteur, j'imagine que ça a été correctement équilibré vu que ce sont des peignes qui alimentent les disjoncteurs. Il y a un TD2 qui alimente le "reste" de la maison, c'est le disjoncteur 3P (en bas sur l'image) qui l'alimente. Tout est raccordé sur différentiel 30 mA dans les 2 tableaux existants (je ne sais pas si c'était par fainéantise ou si impossible de faire autrement).

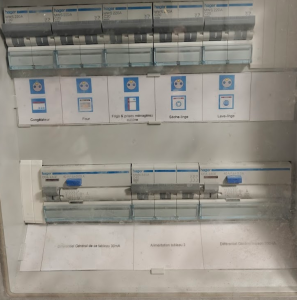

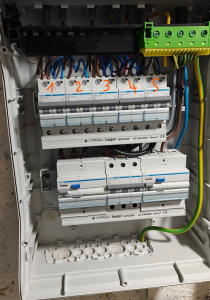

Le tableau :

1. 2 prises doubles (congélateur de la cave et adoucisseur) et 1 prise (pellet)
2. Four
3. Frigo + 3 prises doubles (plan de travail cuisine) et 2 prises doubles (alimentation lampe UV filtre eau de pluie et robot tondeuse) + 1 prise simple (pompe eau de pluie)
4. Sèche-linge
5. Lave-linge

Ce qui est souligné c'est ce que j'ai ajouté en tirant 2 circuits supplémentaires, j'espère ne pas avoir faire de connerie à ce moment là.

Pour éviter tout débat sur le futur kit plug & play : faire une installation complète photovoltaïque n'est pas possible à cause du toit et surtout pas nécessaire car j'ai une consommation de 4000 kWh annuel en électricité (chauffage, ECS et cuisson au gaz). Mon but est d'effacer le talon de consommation.

1. pourquoi tirer deux câbles pour les fusionner avant le tableau?
2. Les disjoncteurs doivent être de min 3kA pour ICC et de classe énergétique 3 et marqué CE
   Un disjoncteur n'est pas un équipement de commande, il faut utiliser des relais ou autre. Il faut que les deux pôles du dijoncteur détectent et coupe le courant
   Le calibre des disjoncteurs doit être en relation avec le pouvoir de coupure de l'interrupteurs aval
   Quasi tout doit être un 30mA qui doivent être subordonné à un 300mA
   La section doit être en relation et il faut protéger la ligne dans le tableau primaire
3. A raison de 8 circuits max derrière chaque 30mA

Ne pas oublier que l'ensemble doit être réceptionné

BG1000 a dit:

1. pourquoi tirer deux câbles pour les fusionner avant le tableau?
2. Les disjoncteurs doivent être de min 3kA pour ICC et de classe énergétique 3 et marqué CE
   Un disjoncteur n'est pas un équipement de commande, il faut utiliser des relais ou autre. Il faut que les deux pôles du dijoncteur détectent et coupe le courant
   Le calibre des disjoncteurs doit être en relation avec le pouvoir de coupure de l'interrupteurs aval
   Quasi tout doit être un 30mA qui doivent être subordonné à un 300mA
   La section doit être en relation et il faut protéger la ligne dans le tableau primaire
3. A raison de 8 circuits max derrière chaque 30mA

Ne pas oublier que l'ensemble doit être réceptionné

Cliquez pour agrandir...

1. Ils ne vont pas au même endroit. Je préfère avoir une boite de dérivation dans un endroit sec, facilement accessible, qu'au fond du jardin. Ça me laisse également la possibilité de faire le branchement avec un module relais ou autre dispositif de coupure connecté pour ne pas dépendre d'un détecteur crépusculaire pour l'allumage ou d'un système de télécommande IF, mais cela n'a du sens que pour le circuit avec des prises pour l'éclairage.

2. Les disjoncteurs sont bien 3kA. Par contre je veux bien un exemple pour le pouvoir de coupure de l'interrupteur aval ? Dans l'exemple de mon tableau avec 2x 20A, l'interrupteur aval doit être 20A vers un diff 300mA, avec un 30 mA puis les 2 disjoncteurs 20A chacun connecté à un dispositif relais ou de comptage selon les besoins ? Est-ce que je dois forcément l'alimenter en 3x220v comme celui existant (Si c'est le cas alors j'ai un problème de place dans mon tableau) ?

3. Pour ce tableau-ci ça me semble bon, je vais devoir ouvrir l'autre tableau pour vérifier.
