Branchement nouveau bouton poussoir

Bonjour,

pardonnez moi d'avance si ma question vous semble ridicule...
voilà mon installation date de 2002 et avait été toute refaite.
dans notre Hall d'entrée nous avons 4 types de luminaires (pour un des4 types de luminaires, ces’ sont 4 appliques et nous avons 4 câbles 3G1,5 qui descendent en direct dans la cave)

Les 4 types de luminaires sont commandés par plusieurs boutons poussoir Bticino L4005 : https://www.legrand.be/fr/catalogue/boutpous-livlight-tech-1pno-10a-250v-bornes-vis-l40050

En tout nous avons 8 boutons poussoirs (2 par luminaire) sur ces boutons poussoir je ne vois que le chiffre 1 et la lettre L
Ces 8 boutons poussoirs sont commandés par 4 télérupteurs Général Electric 16A PLS 616065
Donc 2 boutons poussoir pour un télérupteur
Dans le brochet, il y a un câble 9G1,5 qui descend dans la cave.

les plupart des raccords et connexion sont fait dans la cave

Je souhaiterais remplacer un des 2 boutons poussoirs pour un des 4 luminaires par ce produit Bticino : https://www.legrand.be/fr/catalogue/llight-wn-inter-variateur-150w-avec-neutre-blanc-1-mod-n4411c, c'est un bouton poussoir connecté et je possède le Gateway nécessaire mais sur le bouton poussoir connecté il y a les lettres L et N et les chiffres 1 et 2
Mais je ne comprend pas le raccordement à faire, je ne m'y retrouve pas!

Je vais vous exposer le raccordement actuellement en espérant que vous voudriez bien me donner un peu de votre temps pour m'aider...

dans mon coffret électrique à la cave,

1) j'ai un disjoncteur spécifique pour les 4 télérupteurs

2) tous les câbles des luminaires arrivent dans la cave 3G1,5 (rouge/bleu/terre),
Ceci pour les 4 types de luminaires !
Sauf que selon le types de luminaires (4)
le fil rouge du luminaire 1 est raccordé à la borne 1 du télérupteur 1
le fil rouge du luminaire 2 est raccordé à la borne 1 du télérupteur 2
le fil rouge du luminaire 3 est raccordé à la borne 1 du télérupteur 3
le fil rouge du luminaire 4 est raccordé à la borne 1 du télérupteur 4


3) le câble des boutons poussoirs dans le brochet est du 9G1,5 arrivent à la cave également…
je ne vais parler que d'un seul type de luminaire pour faire plus simple…

1. un fil mauve est raccordé à la borne nommé A2 du télérupteur et au chiffre 1 du bouton poussoir
2. un fil bleu est raccordé au wago du disjoncteur et à la lettre L du bouton poussoir via un wago dans le brochet
   • En effet, le fil bleu dans le blochet est comme dit ici plus haut raccordé à la lettre L du bouton poussoir 1 et 2 (même blochet)

4) le raccordement du télérupteur est celui-ci

Il y a 5 wago’s :

1. Un wago dans la cave un premier qui est alimenté par le fil rouge du disjoncteur et sur lequel 1 fil rouge part se connecter à la borne A1 de chaque telerupteur
2. Un wago dans la cave un second qui est alimenté par le fil bleu du disjoncteur et sur lequel tous les fils bleu (fil bleu des luminaires 3G1,5 et fil bleu 9G1,5 des boutons poussoirs) sont raccordés
3. Un wago dans la cave qui recueillent la couleur du fil du câble 9G1,5 dédié au type du luminaire dans mon cas le mauve mais pour les 3 autres la couleur mauve orange grise et marron a été utilisé
4. Un wago dans la cave qui est alimenté par le fil bleu du disjoncteur et qui reçoit tous les fils bleus du câbles des 4 types de luminaires et fil bleu des câbles 9g1,5 des brochets
5. Et un wago dans chacun des blochet qui est alimente les deux boutons pourssoirs

au départ je voulais raccorder
le fil mauve sur le chiffre 1 du nouveau bouton poussoir
le fil bleu sur la lettre L du nouveau bouton poussoir
comme le précédent
mais que dois-je raccorder sur la borne N et 2 du nouveau bouton poussoir?
Je me rends compte que c’est complexe

Désolé de vous avoir embêter et j'espère trouver une solution

merci à vous et bon we

lio

Ça ne va pas le faire, c’est un dimmer modulaire (à placer dans le tableau, en remplacement du télérupteur) que tu aurais dû prendre.

Si tu avais eu un 5G allant du tableau jusqu’au poussoir, et puis un 3G du poussoir jusqu’à la lampe, tu aurais pu t’en sortir, mais comme je comprends tes explications, ça n’a pas été câblé comme ça…

Merci pour ta réponse
Mais chez Legrand ils me disent que c’est possible …
Dans le blochet où se trouve le bouton poussoir L4005 le câble est un 9g1,5 donc j’ai des fils disponible qui vont au coffret

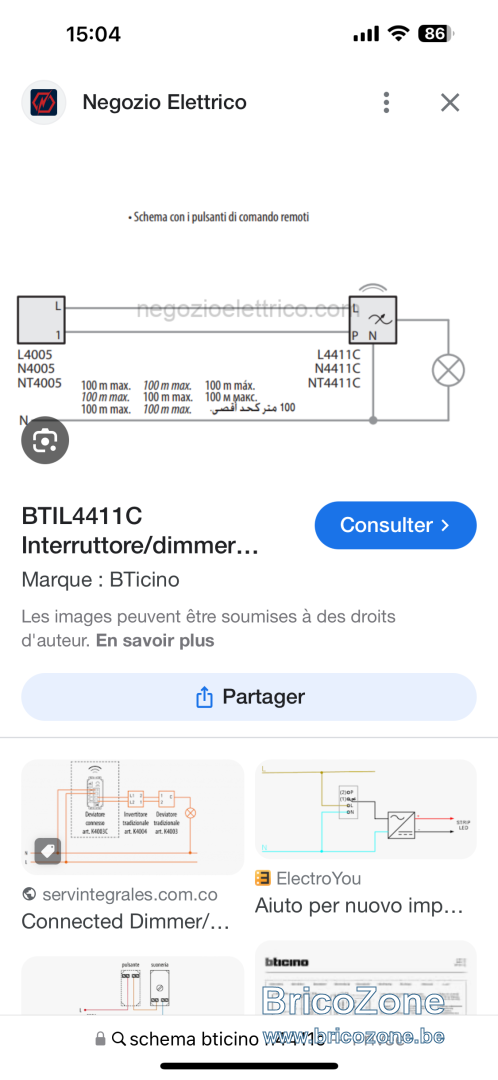

D’après l’image l’interrupteur L4005 est bien relié au n4411c non ?
Merci

Le wago du disjoncteur qu'es ?

Un wago = un raccord = une connexion

Ah bah, faut tout dire ! Du 9G, c’est pas courant en résidentiel, personne n’utilise ça !

Bon, s’il te reste au moins deux fils inutilisés, il y a effectivement moyen.

Dans le tableau :

• Tu débranches le fil de la lampe (rouge en 1 du télérupteur) et tu le branches avec un fil inutilisé du 9G dans un Wago (ça te permet d’avoir le retour lampe derrière le poussoir)
• Tu branches un autre fil inutilisé du 9G dans le disjoncteur, à la place du fil rouge qui va vers A1 du télérupteur (ça te permet d’avoir la phase derrière le poussoir)
• Pour le neutre, tu n’as rien à faire puisque ton télérupteur est branché en trois fils (le neutre arrive donc déjà derrière le poussoir, c’est le bleu en L du poussoir)

Au niveau du variateur (qui remplace le poussoir actuel) :

• En N : le fil bleu
• En L : le fil inutilisé du 9G que tu auras récupéré pour faire monter la phase du tableau et l’un des deux fils qui partent vers le deuxième poussoir commandant la même lampe (on s’en tape de savoir si c’est celui qui arrive en L ou en 1 du deuxième poussoir)
• En P : le deuxième des deux fils qui partent vers le deuxième poussoir commandant la même lampe
• Et enfin en retour lampe (la petite vague avec une flèche, je ne sais pas comment mieux décrire le symbole) : le fil inutilisé du 9G que tu auras récupéré pour faire monter le retour lampe du tableau

Bon, il faut quand même vérifier qu’il n’y ait pas de pontage entre les bleus des poussoirs contigus, ceux qui sont sous la même plaque de finition (en clair, il faut que les deux fils qui relient les deux poussoirs commandant la même lampe ne servent que pour ces deux poussoirs).

Je sais pas si c’est clair, en fait c’est tout simple et tout facile, mais l’expliquer par écrit, c’est pas mon fort…

Merci je vais analyser cela
Et je te reviendrais …si tu permets ?
Merci et bon we

Bonjour @Macs
Bonjour tout le monde,

J’ai tenté de comprendre mais je ne suis pas certain d’avoir tout saisi
C'est clair que c'est plutôt complexe
et je te remercie pour le temps passé à m'aider

Quand vous dites :

Dans le tableau :

• Tu débranches le fil de la lampe (rouge en 1 du télérupteur) et tu le branches avec un fil inutilisé du 9G dans un Wago (ça te permet d’avoir le retour lampe derrière le poussoir) --> dans mon cas ce fil rouge qui est sur le 1 du télérupteur part d'un wago où est connectés les fils rouges de mes 4 câbles 3G1,5 des appliques que je souhaite commandé par le nouveau bouton poussoir connecté, donc je relie les 4 fils rouges de mon câble 3G1,5 des appliques entre eux par un wago et j’y connecte le fil blanc qui est un des 3 fils inutilisés du câble 9G1,5 que je branche sur le 1 du télérupteur?
• Tu branches un autre fil inutilisé du 9G dans le disjoncteur, à la place du fil rouge qui va vers A1 du télérupteur (ça te permet d’avoir la phase derrière le poussoir) --> OK mais actuellement ce fil rouge du disjoncteur qui va vers le A1 est d'abord connecté à un wago depuis lequel 4 fils rouges se connectent sur les A1 des 4 télérupteur! Du coup que dois je faire car les 3 autres télérupteurs ne fonctionneront plus?!? Il me reste un fil "noir ou rouge" de disponible de mon 9G1,5...
• Pour le neutre, tu n’as rien à faire puisque ton télérupteur est branché en trois fils (le neutre arrive donc déjà derrière le poussoir, c’est le bleu en L du poussoir) OK (attention que tous les fils bleus sont connectés dans la cave entre eux et que le câble bleu du 9G1,5 derrière les boutons poussoir sont reliés entre eux par un wago pour alimenter les 4 boutons poussoirs en L)

Au niveau du variateur (qui remplace le poussoir actuel) :

• En N : le fil bleu avant le fil bleu était sur L?!?
• En L : le fil inutilisé du 9G que tu auras récupéré pour faire monter la phase du tableau et l’un des deux fils qui partent vers le deuxième poussoir commandant la même lampe (on s’en tape de savoir si c’est celui qui arrive en L ou en 1 du deuxième poussoir)
• En P : le deuxième des deux fils qui partent vers le deuxième poussoir commandant la même lampe actuellement sur mes boutons poussoirs je n'ai que le fil bleu venant d'un wago dans le brochet et qui alimente chacun des boutons poussoirs et un fil mauve, un fil .... un fil .... et un fil ... selon le luminaire
• Et enfin en retour lampe (la petite vague avec une flèche, je ne sais pas comment mieux décrire le symbole) : le fil inutilisé du 9G que tu auras récupéré pour faire monter le retour lampe du tableau --> mon fil blanc qui est un des fils inutilisés du câble 9G1,5 que j'ai connecté au wago avec les 4 fils rouges de mon luminaire que j'ai branché sur le 1 du télérupteur et que je connecte à la petit vague de mon nouveau bouton poussoir N4411C ?

Bon, il faut quand même vérifier qu’il n’y ait pas de pontage entre les bleus des poussoirs contigus, ceux qui sont sous la même plaque de finition (en clair, il faut que les deux fils qui relient les deux poussoirs commandant la même lampe ne servent que pour ces deux poussoirs).
dans la cave le fil bleu du disjoncteur est connecté à un wago sur lequel tous les fils bleus (des différents luminaires et des câbles 9G1,5 qui vont dans le blochet) sont interconnectés

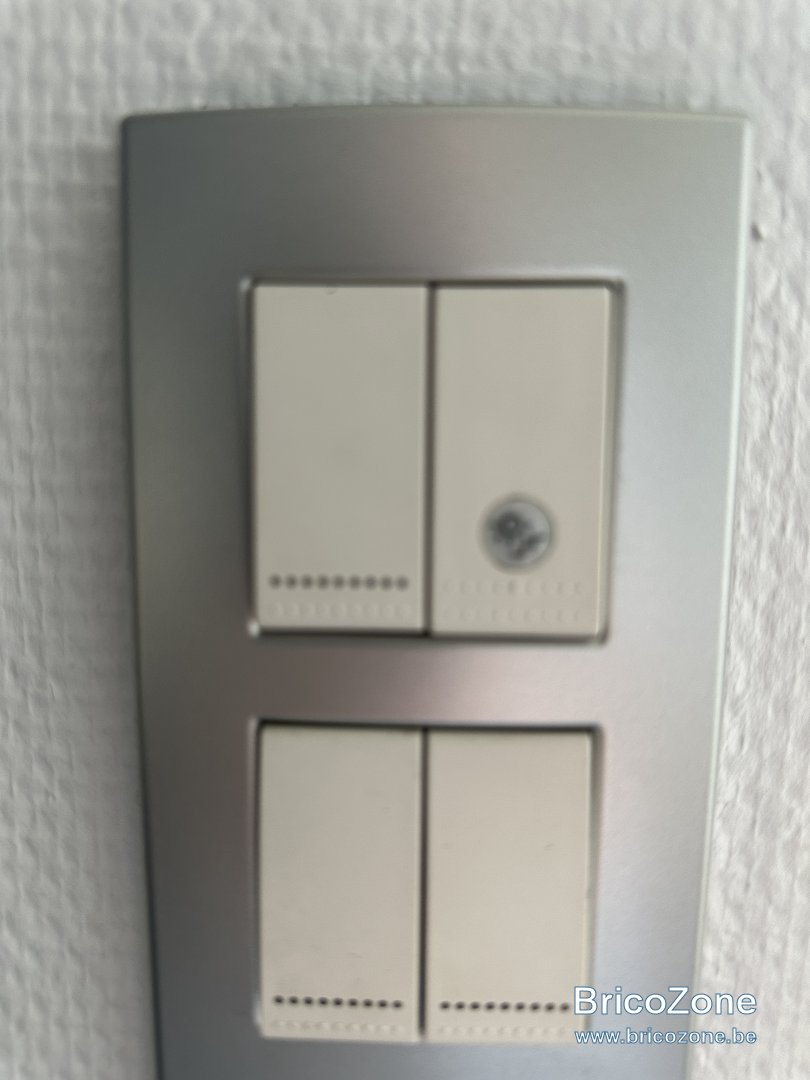

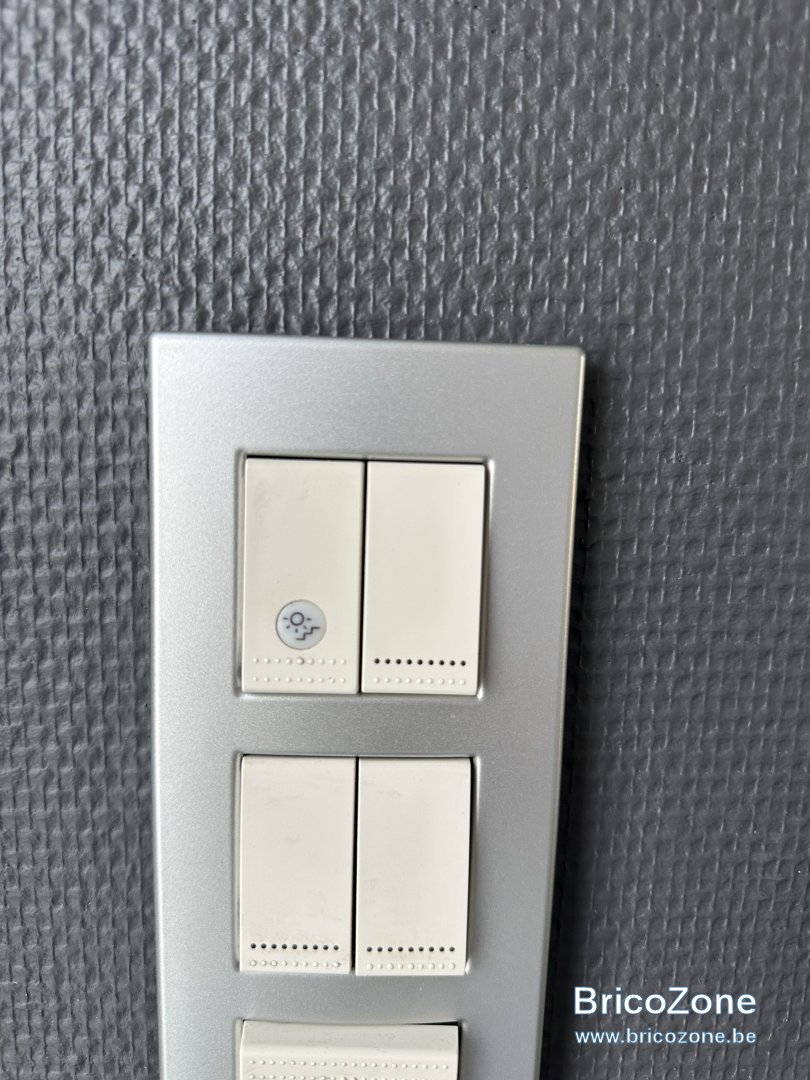

pour bien visualiser les choses je poste deux photos, ce sont mes 8 boutons poussoirs L4005

• 4 boutons poussoirs sont dans le hall de nuit & 4 dans le hall de jour
• ils commandes 4 luminaires différents
• il y a 4 télérupteurs
• derrière ces boutons poussoirs se trouvent un câble 9G1,5
• dans le blochet, le fil bleu de ce câble est relié à un wago et 4 fils bleus sont connectés à la borne L des boutons poussoir L4005
• le fil mauve est connecté à la borne 1 du bouton poussoir 1 & 5
• (c'est ce luminaire que j'aimerais commandé depuis un L4005 d'un coté et un N4411c de l'autre...)
• le fil orange est connecté à la borne 1 du bouton poussoir 2 & 6
• le fil brun est connecté à la borne 1 du bouton poussoir 3 & 7
• le fil gris est connecté à la borne 1 du bouton poussoir 4 & 8
• j'ai donc les fils noir, blanc et rouge de libre derrière chaque blochet et dans la cave
• câblage identique derrière les blochets en bas et en haut
• Je souhaite juste remplacé un des 8 boutons poussoir (dans mon cas le bouton poussoir 1, fil mauve)
• en bas j'aimerais avoir le bouton poussoir N4411C fil mauve
• en haut j'aimerais garder le bouton poussoir L4005 fil mauve

Désolé pour ces demandes et questions

Bon samedi

lio
