Branchement plaque de cuisson
- Electricité - Electricité générale
- Auteur du sujet blade102
- Date de début
- #2
Hello,
Si ton installation est en mono, c'est effectivement bizarre
Ce que j'ai déjà vu c'est des gens qui tirent deux câbles de deux disjoncteur mono ce qui est a proscrire effectivement
Sinon c'est peut-être aussi quelqu'un de prévoyant qui a tiré un 5G au cas ou un jour l'installation passerait en triphasé
Il faut vérifier dans le coffret comment est raccordé le départ de ce câble
Si ton installation est en mono, c'est effectivement bizarre
Ce que j'ai déjà vu c'est des gens qui tirent deux câbles de deux disjoncteur mono ce qui est a proscrire effectivement
Sinon c'est peut-être aussi quelqu'un de prévoyant qui a tiré un 5G au cas ou un jour l'installation passerait en triphasé
Il faut vérifier dans le coffret comment est raccordé le départ de ce câble
- #4
- #5
cette installation a été réalisé par un professionnel il y a 15 ans. Et mon ancienne taque de cuisson a fonctionné sans problème.
Quelle serai le soucis ?
- #6
Vu la taille des câble c’est du 4mm facilement.
donc pour ma taque de cuisson je suppose que je dois mettre les fils bleu et brun dans les phase et les noir et gris en neutre.
merci
- #8

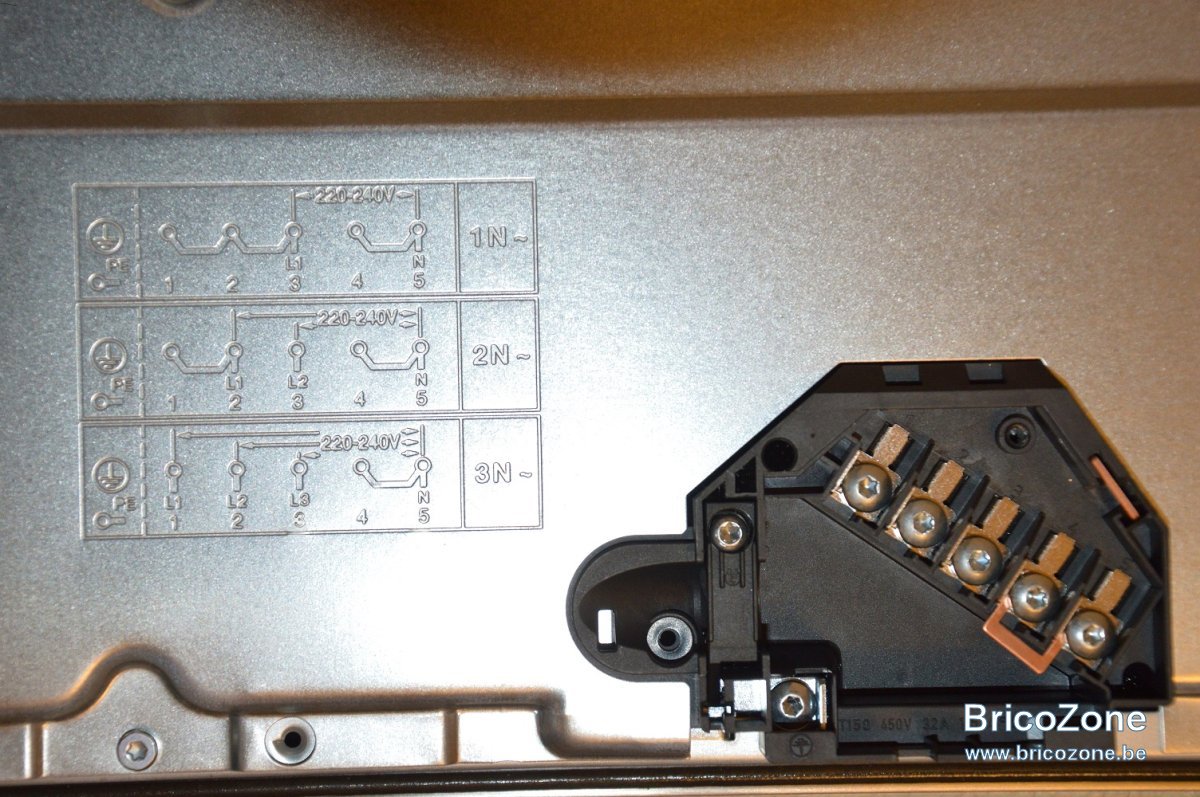

il faut ponter 4 et 5 (mais c'est déjà fait) et ponter ensemble 1-2-3, ensuite brancher un cable (noir ou brun) sur le 3 et le bleu sur 5, et la terre sur la terre évidement
- #9
jai 5 fils voir fusible plus haut.
j’aimerais savoir quelle couleurs mettre pour être sure.
- #10
je ne connaissais pas ce genre de montage c'st pourquoi j'émettais un doute mais je ne disais pas que c'était illégal.
Car, malheureusement, des professionnels qui font de mauvaises choses, ça arrive aussi
- #11
Bleu et Gris dans la phase ? Cela va faire sauter les plomb si vu la configuration non ?
- #12
votre fusible est mono donc 2 fils plus terre. Pour le branchement je vous ai répondu
- #13
oui mais dans mon bornier j’ai 5 fils
- #14
je ne comprends pas de quel bornier vous parlez : votre installation est monophasée il n'y a donc que 2 fils
- #15
Au départ il y a bien 5 fils.
Je suppose donc qu'il doit s’agir du nez de raccordement.
Il faut donc; comme dit plus haut, raccorder sur les même couleurs que la sortie du disjoncteur.
- #16

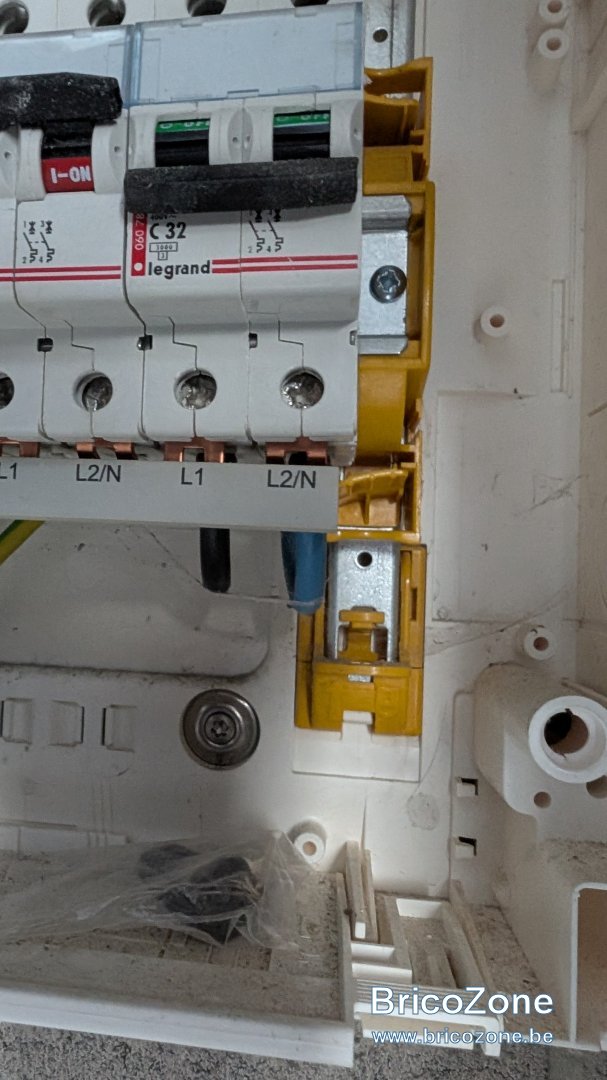

il a 2 x 2 dans sont disjoncteur de départ donc il a physiquement 5 fils avec le câble de terre
- #17

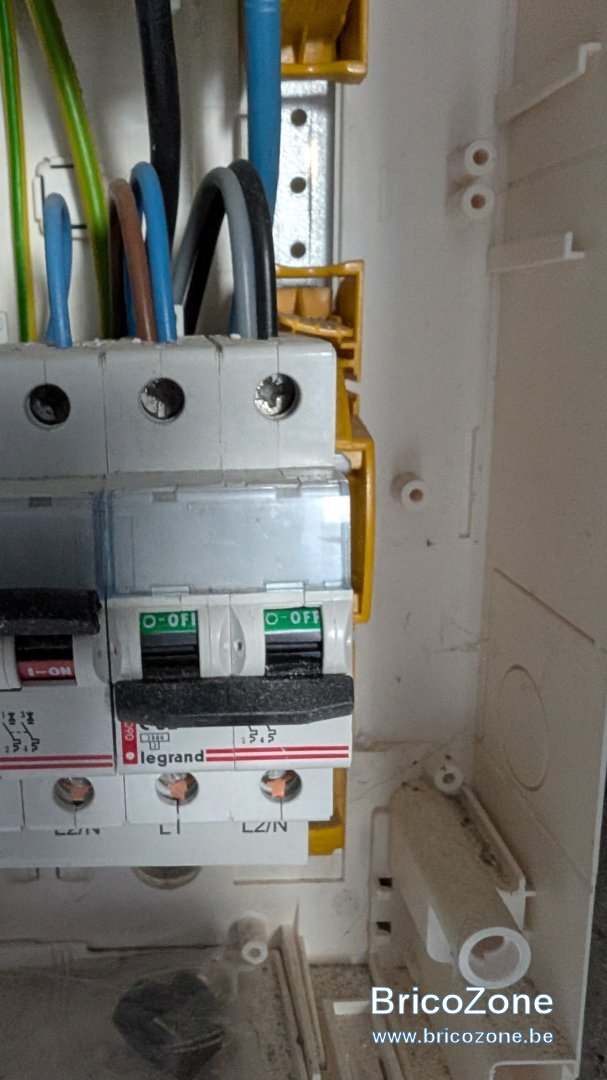

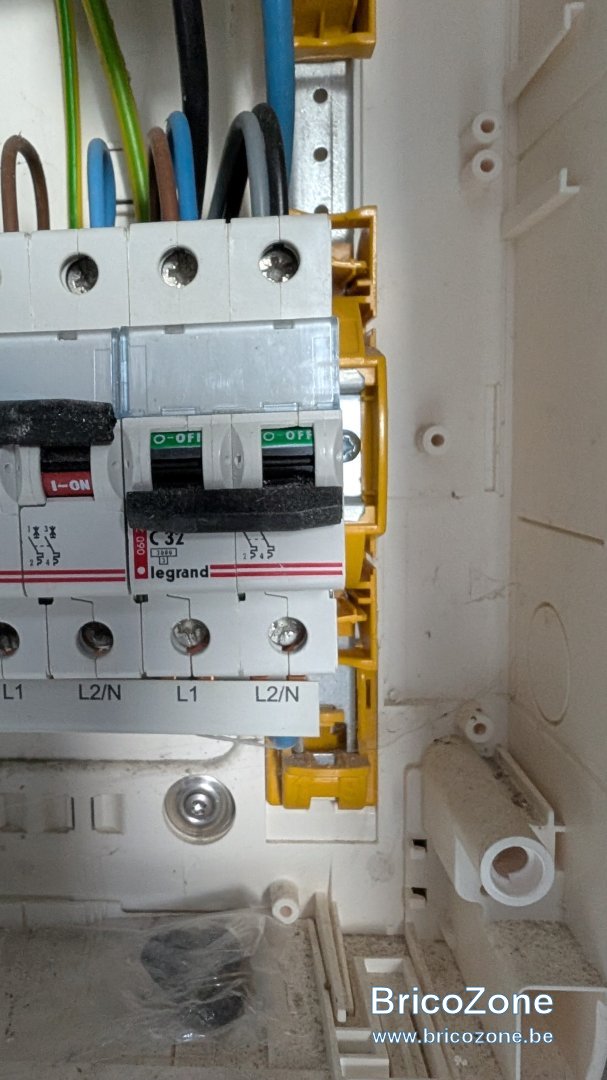

Sur le disjoncteur, le brun et le bleu sont dans le même bornier. Il vaudrait mieux avoir le bleu dans un bornier et le brun dans l'autre. En respectant bien la phase et le neutre (regarder ce qui est fait dans les autres disjoncteur).
Ensuite vous rajouter le gris dans l'un et le noir dans l'autre.
Puis vous branchez la taque.
Ensuite vous rajouter le gris dans l'un et le noir dans l'autre.
Puis vous branchez la taque.
- #18
c'est vraiment étrange comme façon de faire mais sinon un fil par trou, les 4-5 étant déjà pontésil a 2 x 2 dans sont disjoncteur de départ donc il a physiquement 5 fils avec le câble de terre
- #19
Ce n'est vraiment pas étrange de prévoir l'avenir.
Pour une fois qu'un installateur fait une bonne installation, il ne faut surtout pas le blâmer.
Pour une fois qu'un installateur fait une bonne installation, il ne faut surtout pas le blâmer.
