Calcul Solivage

Dans le forum Toiture, Charpente - par lazidus le 3 Janvier 2019

  1. lazidus

    lazidus 33 ans, France

    Bonsoir à tous,

    Je rénove ma maison depuis plusieurs années et j'ai découvert ce forum depuis peu...snif car j'aurai je pense pu y trouver beaucoup de réponse à mes quotidiennes questions... Ah ! les joies de la rénovation où tu sais jamais sur quoi tu vas tomber.

    Bon ce qui m'amène pour la premièer fois ici n'est à priori pas compliqué mais je voudrais eviter de faire une connerie...
    J'aménage mon appentis pour en faire une arirère cuisine et une salle de bain et je dois créer un plancher pour du stockage, genre petit grenier.

    La "problématique" est que ma salle de bain monte jusqu'au toit, elle passe donc "à travers" le plancher.

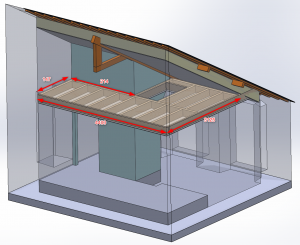

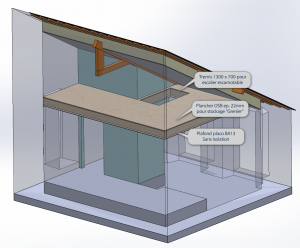

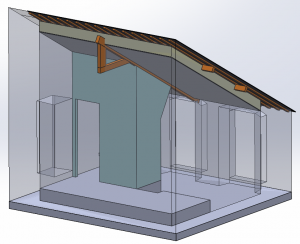

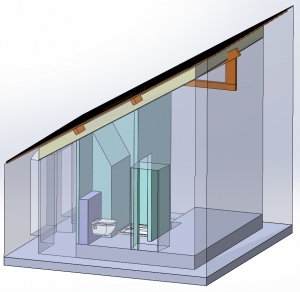

    2019-01-03_13h31_37.png 2019-01-03_13h32_03.png 2019-01-03_13h32_15.png 2019-01-03_13h33_26.png

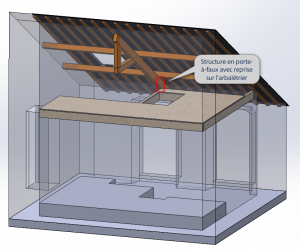

    Le plancher n'est pas continue sur toute la surface. Je vois deux solutions, l'une est de se reprendre sur l'arbalétrier avec une structure en porte-à-faux,


    l'autre est de prolonger mes solives pour aller cherche une murallière (plus galère je pense car plus de taf de plaquage, de finition, ...).


    - Le plancher (sans les tremis pour l'escalier et la salle de bain) fait 4.4 m x 3.1 m
    - Je pensais mettre des muralières fixéee par tige filetée Ø18 mm + scellement chimique dans les pierres en comblant l'espace entre le mur et la lisse avec du mortier à la chaux.
    - Ce plancher ne sera pas isolé car j'isole avec 30 cm la toiture
    - Couvert d'un OSB ep. 22mm
    - En terme de charge, c'est pour du stockage leger à moyen (petite armoire, ...).
    - J'habillerai le plafond avec du BA13

    Pour la taille des solives, pour préserver un peu de hauteur sous plafond, je pensais partir sur une hauteur de 150 mm maxi...

    Pouvez-vous m'aider dans le choix de la solution ?
    - Structure en porte-à-faux en L via l'arbalétrier ou "Rectangle ouvert" ?
    - Quelle taille de solive ? Entraxe des lambourdes ?
    - Ok pour tige filetée de Ø18 à 1/3 de la hauteur de la muralière ? Combien de vis ?

    Merci d'avance pour vos avis et votre aide précieuse !
    Loïc

    lazidus , 3 Janvier 2019
    #1
  2. fradeco

    fradeco 75 ans, Flandre

    Bonjour lazidus et bien venue sur Bz.be

    Si on considère une charge de 149 kg/m² uniformément réparti comme suit:
    Charges permanentes:
    Panneaux OSB ép.22 mm = 13 kg/m²
    Poids propre des solives de résineux = 5 kg/m²
    Faux plafond placo ép. 12.5 mm y compris lattage = 12 kg/m²

    Charges d'exploitations.
    Charges fixes de stockage et mobiles = 120 kg/m²

    Selon l'Eurocode 5, pour une classe de service 1 (local chauffé) et un Etat limite de service basé sur la contrainte d'une flèche maximum admise inférieure à L/400, il faudrait mettre en oeuvre des solives de résineux de classe C 24 pour une portée maximum de 1.65 m d'une section de 32 x 150 mm espacées de 50 cm d'axe en axe.
    En périphérie sur les murs porteurs on trouve des muralières de 50 x 150 mm ancrées dans les murs chimiquement à l'aide de tiges filetées M10 tous les +/- 50 cm mise en place à 40 mm au-dessus du chant inférieur de la muralière. Profondeur d'ancrage minimum 70 mm. Tous les écrous seront munis de rondelles.
    Ci-après pour info, à titre indicatif et sous toutes réserves ce qui selon moi devrait être mis en oeuvre sur la base du descriptif ci-avant.

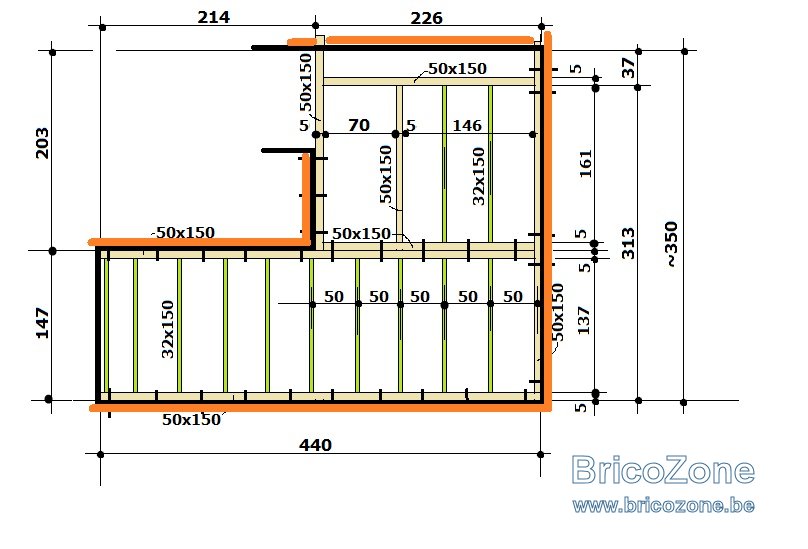

    Plancher Lazidus.jpg
    Bonne année et bonne réflexion.

    fradeco , 3 Janvier 2019
    #2
  3. lazidus

    lazidus 33 ans, France

    Bonjour Fradeco ! Meilleurs voeux et merci pour cette réponse au combien rapide et complette ! C'est top.

    Pour être sûr de bien comprendre, vous me conseillez donc la solution "rectange" sur muraillère.
    L'inclinaison du toit et la hauteur du plancher ne me permet pas de mettre une muraillère sur les 4 faces... du coté du toit, je tombe au-dessus du mur en pierre.

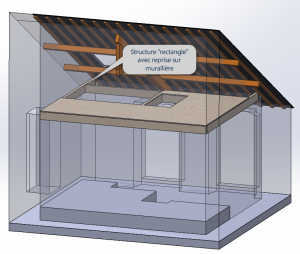

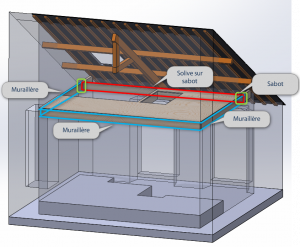

    2019-01-03_13h49_53.png 2019-01-03_13h49_53.png

    lazidus , 3 Janvier 2019
    #3
  4. fradeco

    fradeco 75 ans, Flandre

    Serait-il possible d'indiquer quels sont les murs porteurs.?

    fradeco , 3 Janvier 2019
    #4
  5. lazidus

    lazidus 33 ans, France

    Les trois murs où j'ai représenté les muralières en bleu.

    lazidus , 3 Janvier 2019
    #5
  6. fradeco

    fradeco 75 ans, Flandre

    Je regarde cela demain.

    fradeco , 3 Janvier 2019
    #6
    lazidus aime ça.
  7. fradeco

    fradeco 75 ans, Flandre

    Bonjour lazidus,

    Voici ce qui selon moi devrait convenir pour votre plancher de stockage. Les charges n'étant pas très importantes, tout pourrait rester comme dans la première version.
    Il faut simplement trouver le moyen de créer deux suspentes métalliques (appuis) éventuellement fixés sur la ferme de charpente.

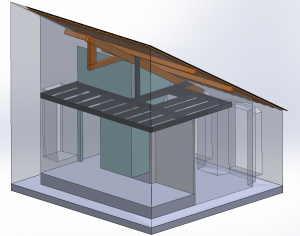

    PLANCHER Lazidus Var..jpg

    fradeco , 4 Janvier 2019
    #7
    RobBZ aime ça.
  8. lazidus

    lazidus 33 ans, France

    Bonjour Fradeco, Merci encore pour tes retours rapides !
    Ca m'arranche bien cette solution en "porte-a-faux" avec reprises sur la ferme de charpente.
    Je vais me permettre de te poser encore quelques questions...
    - Remplacer ces suspentes métallique par des suspentes en bois te semble-t-il jouable ?
    - Pour garder une marge de manoeuvre te semble-t-il judicieux de tout passer sur une section de 75 x 150 ? (ci je peux avoir qu'une seule section de bois à commander ça m'arrange...aussi).

    lazidus , 4 Janvier 2019
    #8
  9. fradeco

    fradeco 75 ans, Flandre

    Evidemment, les suspentes en bois ne présentent pas un souci.
    Il faut simplement effectuer soigneusement les assemblages avec des tiges filetées.
    Pour la section des bastaings, des 50 x 150 mm partout ne présente aucun souci.
    Je pense que 50 x 150 mm est une section commerciale usuelle en France.
    La section de 75 x 150 mm n'aura qu'un effet d'alourdir l'ensemble.

    fradeco , 4 Janvier 2019
    #9
  10. lazidus

    lazidus 33 ans, France

    en suivant vos conseils :
    - Tout en section de 50 x 150
    - Reprise vissée via M12 sur Ferme de charpente en zone


    lazidus , 4 Janvier 2019
    #10
  11. fradeco

    fradeco 75 ans, Flandre

    Y a + K

    fradeco , 4 Janvier 2019
    #11
    lazidus aime ça.
