Casambi CBU-ASD-LR + Sammode Elgar (DALI) : aide pour câblage

Vanarel

• 17 Mars 2026

• #1

Bonjour à tous,
Je me permets de demander votre aide car je ne suis pas très à l’aise avec le câblage électrique.
Je possède un luminaire Sammode modèle Elgar équipé d’un driver compatible DALI, et j’ai acheté un module Casambi CBU-ASD-LR pour pouvoir le piloter (variation + on/off via l’application).
Le problème, c’est que je ne comprends pas bien comment réaliser le câblage entre le module Casambi et le driver du luminaire.
Je vois les bornes pour l’alimentation (phase / neutre), mais je suis un peu perdu pour le raccordement DALI (DA / DA), et je préfère ne pas faire d’erreur.

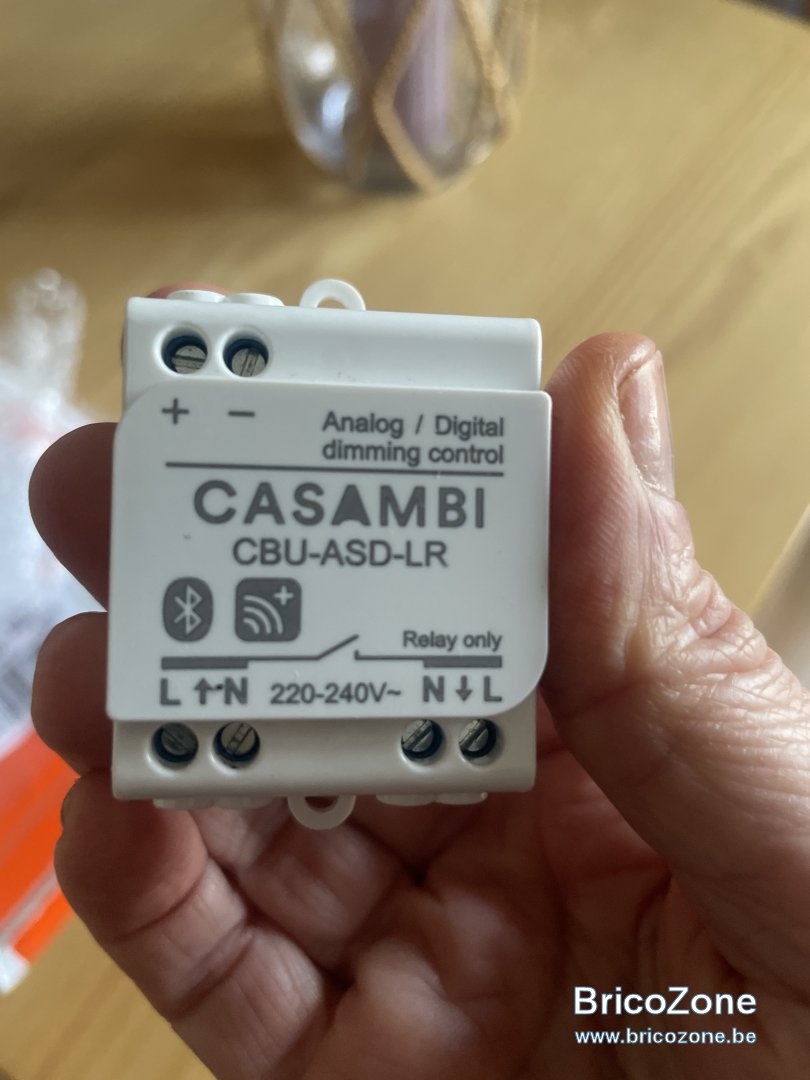

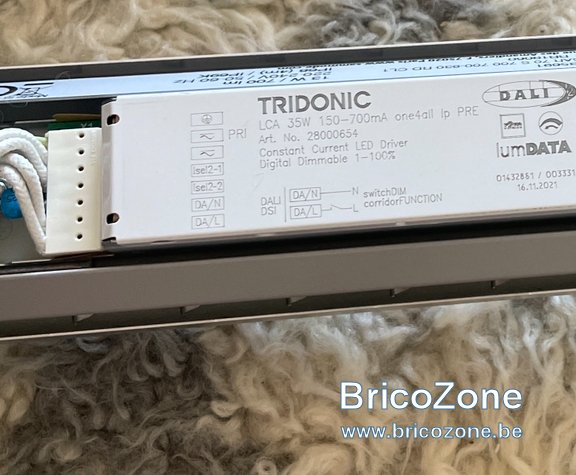

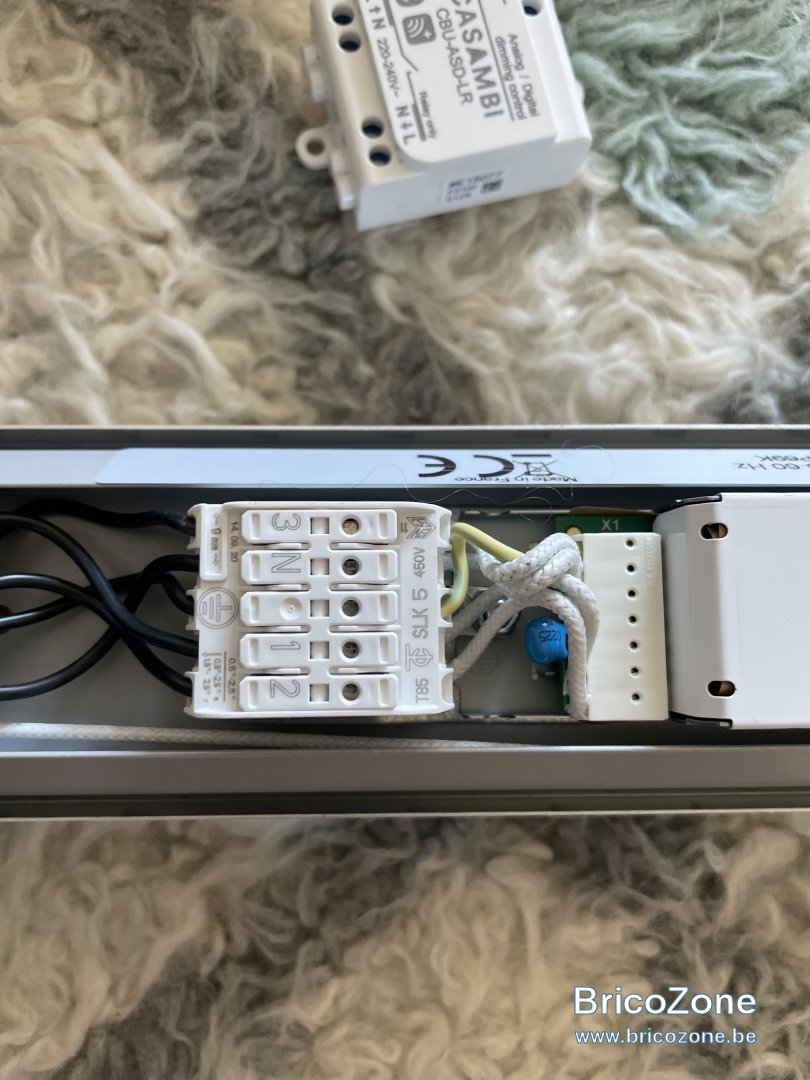

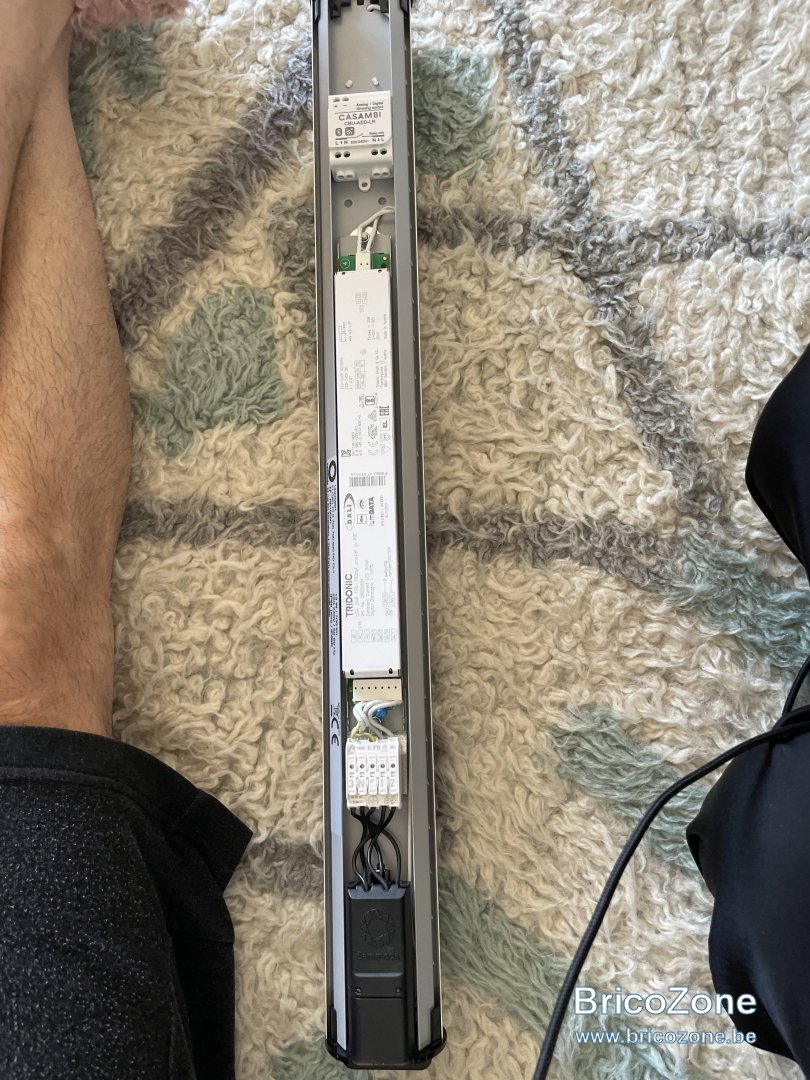

Je joins quelques photos de mon installation (bornier, driver, module).
Est-ce que quelqu’un pourrait m’expliquer simplement comment faire le branchement ?
Merci beaucoup pour votre aide



J

Jagof

• 17 Mars 2026

• #2

https://teconex.eu/fr/produit/ascon...4b75d704/7f9556c3-c616-b443-83b0-acd6286d6ec9
Rien de compliqué , il y a le schéma sur le site du fabricant .

Respecte les polarité sur le bus DALI et c'est tout .



Vanarel

• 17 Mars 2026

• #3

Merci Jagof pour ta réponse, c'est pas évident pour moi je n'ai jamais fait ça et je n'ai pas de connaissances en électricité.
Donc pour faire simple :
1)Brancher les fils DALI du Casambi + et - uniquement sur les bornes DA/N et DA/L du driver
2) Brancher les fils L et N du casambi au bornier 230 volt au 3 et N ??



J

Jagof

• 17 Mars 2026

• #4

En gros oui , et bien configuré ton bidule en DALI avant de le brancher au ballast . ne surtout pas mètre du 0-10V sur ton bus DALI .



neuneu

• 18 Mars 2026

• #5

Le casambi va servir a ?
Car le driver est switch dim par appuis long sur le bouton
Hormis la fonction Bluetooth ou wifi il n'est pas nécessaire



Vanarel

• 18 Mars 2026

• #6

Le Casambi permettra de contrôler l’applique (allumage, extinction et variation).

L’applique est simplement branchée sur une prise au sol, sans interrupteur.



Vanarel

• 18 Mars 2026

• #7

Jagof a dit:

En gros oui , et bien configuré ton bidule en DALI avant de le brancher au ballast . ne surtout pas mètre du 0-10V sur ton bus DALI .

Cliquez pour agrandir...

et comment le configurer en DALI ?



Vanarel

• 18 Mars 2026

• #8

neuneu a dit:

Le casambi va servir a ?
Car le driver est switch dim par appuis long sur le bouton
Hormis la fonction Bluetooth ou wifi il n'est pas nécessaire

Cliquez pour agrandir...

Le Casambi permettra de contrôler l’applique (allumage, extinction et variation).

L’applique est simplement branchée sur une prise au sol, sans interrupteur.
