Chaudière en panne

C

cryme77

• 1 Octobre 2025

• #1

Bonjour,

Ma chaudière Brotje est en panne suite à une casse matérielle.

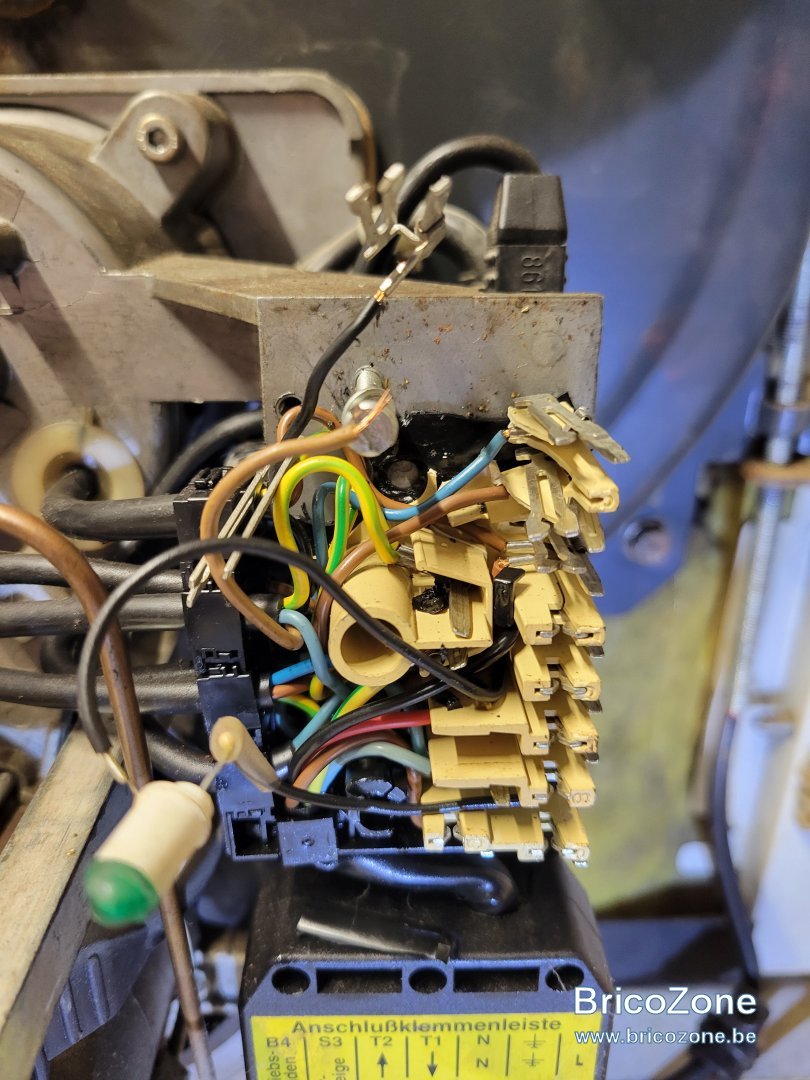

Le socle qui tiens le relai est complètement cassé comme vous pouvez le voir sur cette photo.
J'avais déjà acheté un relai de remplacement car l'actuel, un TF 844.2 de Satronic n'est plus trouvable, j'ai donc un TF 844.3 qui semble etre le remplacant.

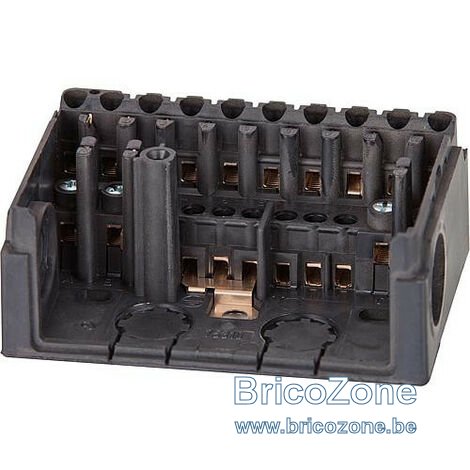

J'ai cherché le socle sur internet mais sans succès, le seul socle que je trouve serait un S98-9 mais il n'y a pas de cosses dessus c'est à vis..
J'ai également vu que le remplacant du TF serait un DKO 976 mais sans certitudes.

Bref je suis perdu dans ce que je dois faire, je suis accompagné d'un chauffagiste et nous essayons de trouver la solution ensemble pour faire repartir la chaudière

Si vous avez des pistes/idées/conseils je suis preneur, merci d'avance !

La chaudière est une BROTJE
Logobloc L-UG ou LSL-UG
Bruleur O-41-1U ou 2U



Da05

• 1 Octobre 2025

• #2

Le S98-9 est bon. Fait juste mettre les fils dans le bornier



C

cryme77

• 1 Octobre 2025

• #3

Merci pour votre réponse Da05.

OK pour mettre les fils dans le S98-9, mais comment s'effectue ensuite la connexion avec le relai TF844 qui est à broches? L'un ne va pas dans l'autre, ou alors je n'ai surement pas tout compris.



C

cryme77

• 1 Octobre 2025

• #4

Pardon je viens de voir qu'il y a bien les broches sur la photo en zoomant.. Désolé
Je vous confirme quand c'est commandé et opérationnel



C

cryme77

• 1 Octobre 2025

• #5

Je reviens encore vers vous mais j'ai un doute sur le bon socle à choisir car il en existe plusieurs en version S98.
Vous savez lequel je dois prendre idéalement? Les photos des pièces sur les sites revendeurs ne sont pas forcément celle de la pièce livrée donc j'ai un doute.

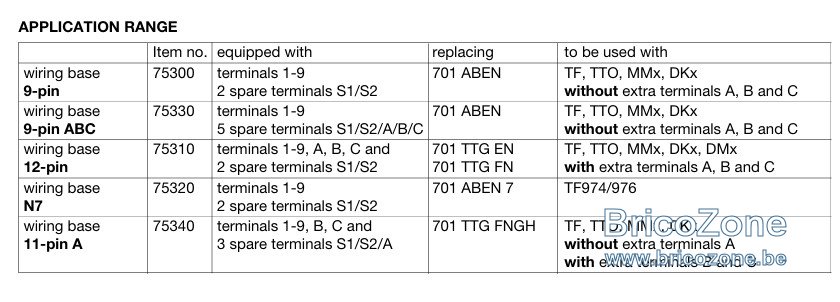

Voici ce que j'ai pu trouver pour comprendre les différentes déclinaisons.



Da05

• 1 Octobre 2025

• #6

Faut voir si il y a un réarmement sur la chaudière ou autres.
D’os du relais?



C

cryme77

• 6 Octobre 2025

• #7

Bonjour,

Dans le doute j'ai commandé 2 versions que je devrais recevoir sous peu.
Il ne reste plus qu'a faire le branchement en essayant de repérer les connexions actuelles car je n'ai pas de schéma.. je vous tiens au courant.



C

cryme77

• 8 Octobre 2025

• #8

Bonjour,

C’était bien le socle 12 pin qui était nécessaire.

Par contre malgré le branchement cela ne semble pas OK pour le moment, il n'y a rien à faire de spécial lorsque j'ai remis tous les cables? Comme tu parles de réarmement?

Merci!



Da05

• 8 Octobre 2025

• #9

Réarmement à distance…
Faut bien câbler. Il se passe quoi?



Tchotto

• 10 Octobre 2025

• #10

Salut ! On chipote ! Le relais Satronic 844.2 pour Brotjes a été remplacé par le DKO 976 pour lequel il te faut évidemment la base ( ou socle) approprié qui porte la nomenclature "70502 " chez "Honeywell-Satronic " .
Toutes les infos sont disponibles dans ce dossier-ci, -> ICI <- en pdf.
Tu y découvriras les schémas de raccordement selon que le type de photo-cellule utilisée : soit réagissant aux UV soit aux IR produits par la flamme. Ciao.
