Comment monter ou descendre la lame d une scie circulaire sur table

F

flexi2202

• 15 Octobre 2019

• #1

bonjour a tous

je viens d acheter une scie circulaire sur table de marque DURO PRO WZTS
le manuel d aide est une vraie cata

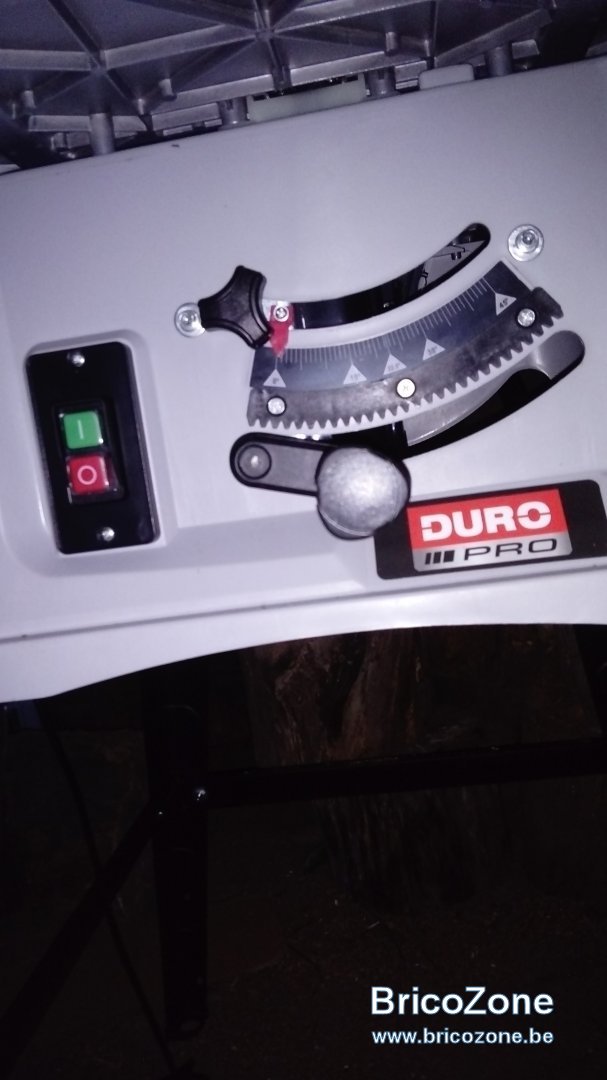

je viens de finir de monter les pieds je la retourne et j essaye de faire remonter la lame afin de pouvoir continuer le montage
mais impossible
sur le catalogue ils disent tourner la manivelle dans le sens anti horlogique
mais rien ne se passe( peut etre une protection pour le voyage)
enfin si la lame s incline mais ne monte pas ...

merci de l aide



arkhaton

• 16 Octobre 2019

• #2

Bonjour,
il manque une pièce sur ta manivelle (une roue dentée) qui vient se poser contre la rampe crénelée.
J'ai la même, je ferai une photo ce soir.
A+



F

flexi2202

• 16 Octobre 2019

• #3

bonjour
merci pour la reponse

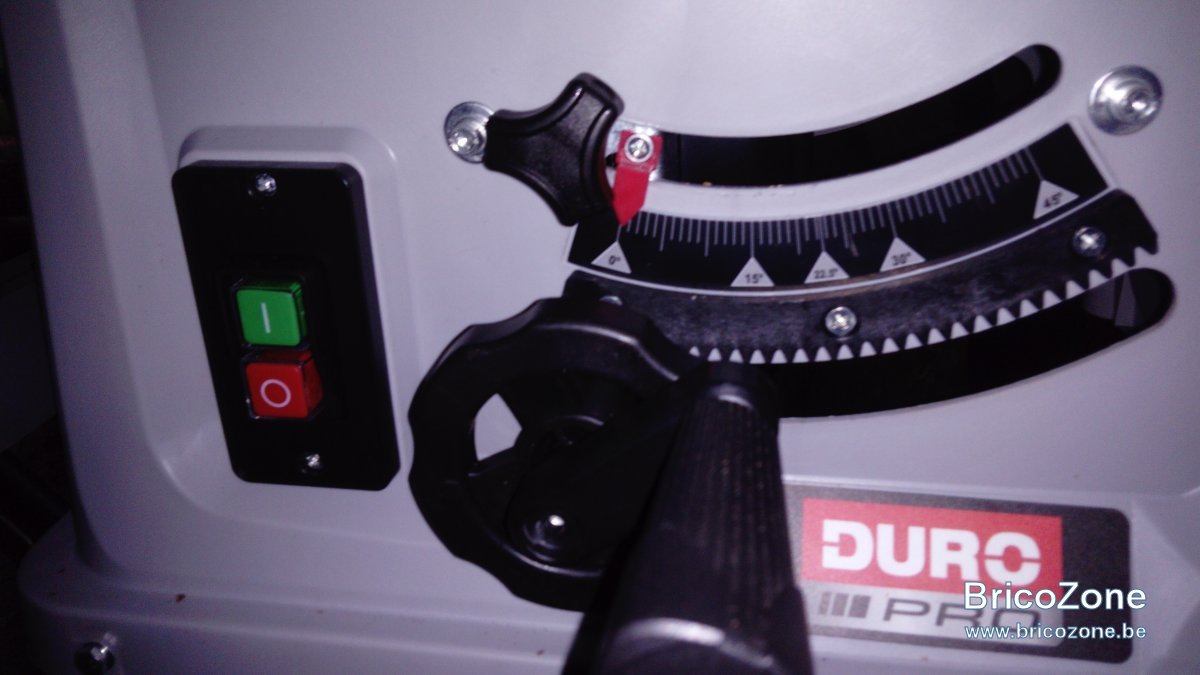

oui en effet j avais oublie de la remonter pour faire la photo mais meme avec cette roue dentelée cela ne fonctionne pas grrr
j arrive juste a incliner la lame



keeper

• 16 Octobre 2019

• #4

il semble que sur ce modème tu ne puisse pas monter/descendre



F

flexi2202

• 16 Octobre 2019

• #5

merci pour la reponse
pas possible ca , comment je fais pour scier si la lame est sous la table



neuneu

• 16 Octobre 2019

• #6

dévisse les 2 molettes et pousse le moteur manuellement par en dessous, quand tu sauras ce qui bloque tu auras trouvé la solution



Zedicus_562

• 16 Octobre 2019

• #7

flexi2202 a dit:

merci pour la reponse
pas possible ca , comment je fais pour scier si la lame est sous la table

Cliquez pour agrandir...

M'enfin, suffit de se mettre sous la table

Ok je suis déjà parti



arkhaton

• 16 Octobre 2019

• #8

Re,
si je me souviens, tu dois enlever le cache supérieur de la table au niveau de la scie, puis tu enlèves la lame et ensuite la vis de blocage qui se trouve derriere et tu peux remonter ta lame pour y fixer le guide laser.
C'est vrai que c'est un peu ardu pour le montage mais bon il ne faut le faire qu'une fois.
A+



F

flexi2202

• 16 Octobre 2019

• #9

re
merci pour la reponse
donc j enlève le cache qui est tenu par deux petites vis de facon a avoir acces a la lame par le haut...
puis je dois deviser une vis de blocage ?
car pour l instant j actionne bien la manivelle mais cela bloque , comme une résistance , et cela pourrait etre cette vise de blocage
mais alors en cours de travail comme faire monter et descendre la lame avec la manivelle



arkhaton

• 16 Octobre 2019

• #10

la vis de blocage doit etre enlevée et non replacée, elle est remplacée par la pose du guide laser et tu remontes le tout sans cette vis. ensuite tu peux monter et descendre la lame comme tu veux en utilisant la manivelle.



F

flexi2202

• 16 Octobre 2019

• #11

merci pour l aide
donc je laisse la lame sous la table pas le choix ... ou alors il y a une astuce afin de faciliter le demontage de cette lame
(car sur youtube pour un changement de lame , on voit que l on relève la lame)
puis je démonte l écrou de fixation de la lame ..pour avoir acces a cette fameuse vis de blocage ?



arkhaton

• 16 Octobre 2019

• #12

oui, la 1ere fois, c'est chiant car la lame est dans le fond du carter, pas facile avec des gros doigts , mais après, effectivement on releve à fond pour changer la lame et c'est plus facile.



F

flexi2202

• 16 Octobre 2019

• #13

ah ok je vais essayer cela demain alors ...
pour moi avoir acces a cette vis de blocage je dois rien relevé pour avoir plus facile

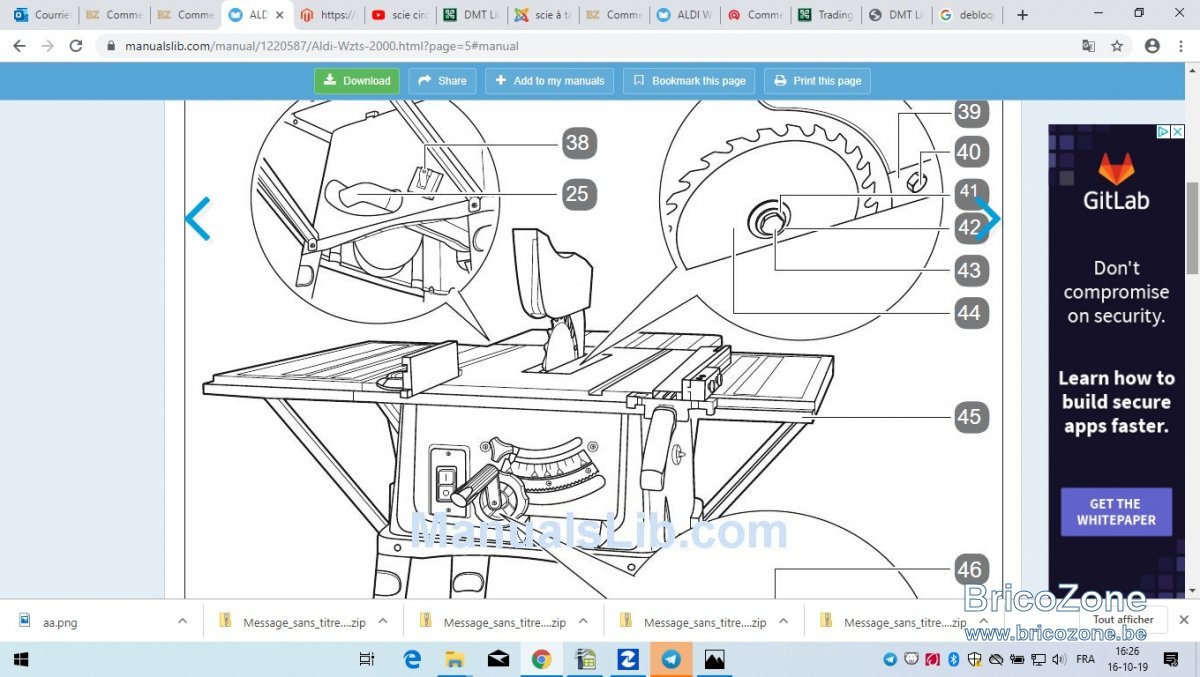

car d après les photos ils montrent que l on monte ce guide laser avec la lame au dessus du niveau de la table

voici le lien du manuel
https://www.manualslib.com/manual/1220587/Aldi-Wzts-2000.html?page=5#manual
