compteur intelligent et triphasé 3x240 triangle

J

jimich

  • #1
Bonjour.
On m'a installé (à ma demande) un smartmeter hier (Orès). J'ai des panneaux PV et c'est pour surveiller mon autoconsommation et me préparer à diminuer le tarif prosumer.
J'ai du triphasé 3x240v sans neutre (triangle).
Je vois sur la face avant qu'il y a des flèches sur L1 et L3 et pas L2.

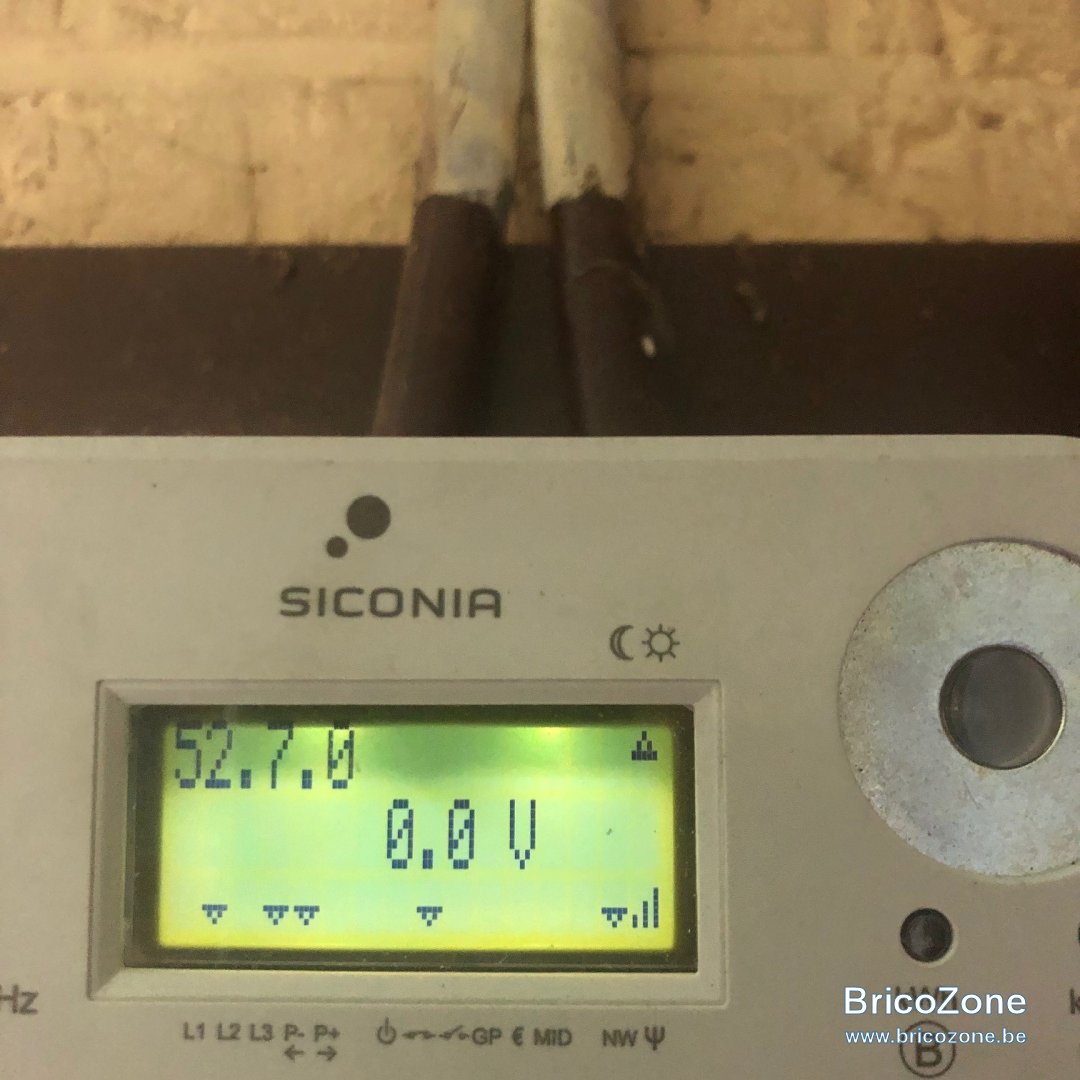

Dans le menu, je vois ~242V sur L1 et L3 (codes 32.7.0 et 72.7.0) et 0V sur L2 (code 52.7.0.)
Pour le courant, je vois 5.0 A sur L1, 12.3 sur L2 et 7.3 sur L2 (codes 31.7.0, 51.7.0 et 71.7.0)
Est-ce que c'est logique?

Ils avaient mal fait la connection au début, ce qui faisait que ma taque a induction triphasé était dans les choux et mon onduleur biphasé ne pouvait se synchronisé. Ils ont changé la connection, et tout semble ok dans la maison.
Mais le fait que j'ai 0V sur L2 me perturbe.
Est-ce logique? (et est-ce que les 3 L1/L2 et L3 sont avec flèches uniquement en cas de triphasé triangle)?

merci pour vos explications


  • #2
Il serait branché avec L1 et L3 et L2 sur le neutre ?
vous aurez remarqué que l’intensité de L1 + L3 = L2

  • #3
twautele a dit:
Il serait branché avec L1 et L3 et L2 sur le neutre ?
vous aurez remarqué que l’intensité de L1 + L3 = L2
Cliquez pour agrandir...

oui, c'est ce que j'ai remarqué ...
Ce qui est peut-être le cas, car en 3x 240 triangle, il n'y a pas de neutre ...
(Et donc avec 0V sur L2, 240 sur L1 et -240 sur L3 ... mais ca me semble bizarre, car normalement en triangle, il y 240 entre chaque phase)

En tout cas l'ensemble de mon installation fonctionne normalement, y compris mon onduleur (biphasé)...
C'est d'ailleurs peut-être une "coincidence" cette somme, car ayant un onduleur PV biphasé (Fronius IG+ 70), évidemment celui-ci renvoie le courant sur L1-L2 et L2-L3.
Je n'ai pas vérifié les valeurs d'ampérage le soir, quand je suis en mode prélèvement

  • #4
Je précise que ce qui n’a pas changé c’est que j’ai toujours 110v entre chaque phase et ma terre sur les différents circuits.
Et que dans le boîtier principal j’ai bien 230 entre chaque phase.
Bref, c’est la mesure du compteur qui me semble bizarre.
Qq peut m’expliquer avec un schéma?

  • #5
Ils ont juste mis une phase sur le N, et, donc, pas sur le L2, c'est tout, il n'y a rien à comprendre...

La borne N doit être alimentée pour que le compteur fonctionne vu l'électronique.

  • #6
Ah ok... donc c’est simplement du au fait que L2 est aussi branché sur le neutre de l’appareil et donc que la mesure de tension L2-L2 vaut logiquement 0.
Cela explique aussi pourquoi le courant est bien mesuré...
Comment mesure-t’il la puissance alors? Avec une moyenne des 2 tensions, et la prise en compte des 3 courants?

  • #7
Marrant.

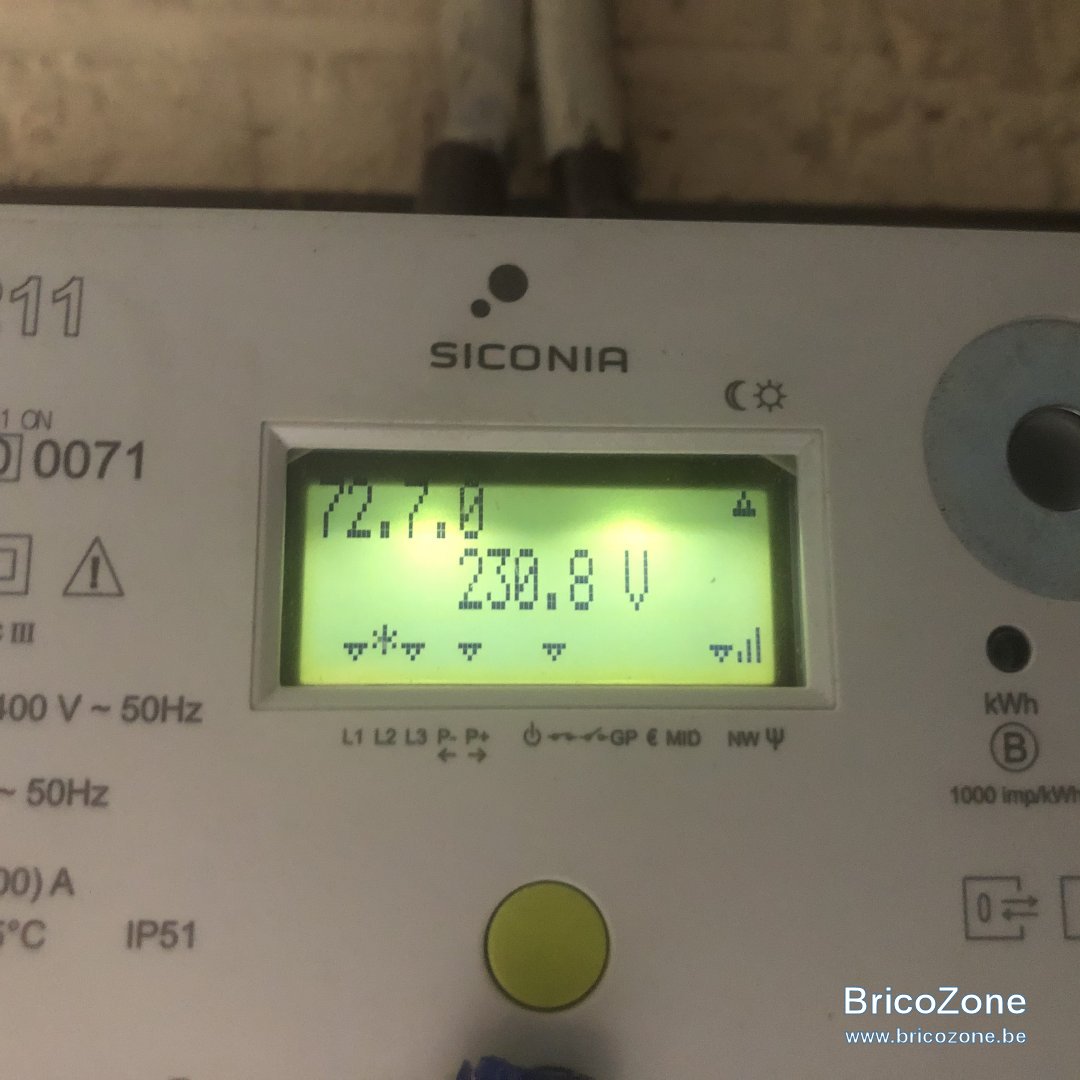

Après 2 jours et demi, une étoile est apparue au dessus de L2 et il n’y a plus d’indication de tension sur L2

J’ai une indication L1 et L3 sur les codes 32.7.0 et 72.7.0 et le code 52.7.0 qui indiquait 0 volt n’est plus accessible.

peut-être une configuration à distance chez ores?


  • #8
Pour ceux qui se posent la question, ou qui se la poserait un jour, l astérisque au dessus du L2 est normal, c'est quand on est en 3x220 , il y a un pontage entre L2 et le neutre pour faire fonctionner le compteur, ( donc pas d astérisque en tétra), et ce symbole peut mettre 1h pour arriver ou quelques jours pour 2 raisons:
1) après la mise à jour du compteur ( environ 1h)
2) soit le technicien à encodé le compteur en tétra dans le menu de configuration au lieu de tri , et lors de la vérification en centrale, ils envoient la modification à distance sur le compteur.
Donc voilà voilà.
( oui ça date, mais j y ai repensé ajd lors de ma formation smart)

  • #9
Merci!!!
:-)
C’est sans doute la deuxième raison … changement de configuration après qq jours, vu la mauvaise connexion au debut

  • #10
Hello,

Merci pour ces infos @technology

Je sais que j'arrive un peu après la guerre mais je suis aussi dans le même cas.
Du coup, je me demande si les valeurs que je récupére sur le port P1 sont pertinentes étant donné que L2 est toujours à 0V.
Savez-vous me dire comment sont calculées les valeurs L1 et L3 pour que je puisse estimer combien fait L2 ?

Merci
