Connecteur femelle (AMP) d'alimentation de moteur Nidec de machine à laver AEG

B

bricolo235

  • #1
Bonjour,

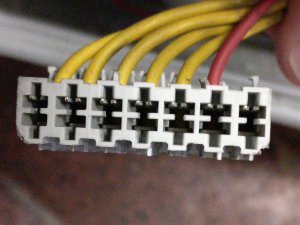

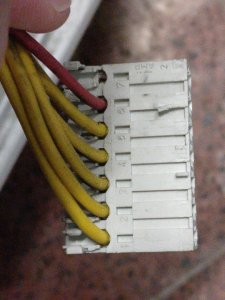

Pouvez-vous m'indiquer comment reconnecter le 7ème fil électrique sur la 7ème broche du connecteur femelle ci-dessous (type AMP) sans le casser ? Si ce n'est pas possible lorsqu'il a déjà été connecté, où puis-je me procurer le même connecteur afin de rebrancher tous les fils que j'aurais préalablement coupés.


Mon lave-linge AEG LAVAMAT indiquait l'erreur E52.

Cette liste de codes m'indique: "Risque de surchauffe du moteur. Vérifiez le câblage et l'électronique".

En voulant vérifier le moteur (charbon, tachymètre, ...), j'ai cassé le fil au premier contact avec le connecteur d'alimentation du moteur (sans forcer :(). Il s'agit d'un des fils reliés au tachymètre. Je pense que mon problème vient peut-être d'un faux contact lié à ce fil usé dans son encoche. J'ai également vu que la longueur des balais du moteur est de l'ordre de 1 cm. Je vais donc également les changer.

Merci d'avance pour votre retour sur la question du connecteur.

  • #2
De l'autre coté c'est une queue de cochon ? Si oui installer une connexion dédiée pour ce fil avec des cosses à enficher

BG

  • #3
BG1000 a dit:
De l'autre coté c'est une queue de cochon ? Si oui installer une connexion dédiée pour ce fil avec des cosses à enficher

BG
Cliquez pour agrandir...

De quel côté du connecteur parlez-vous ? Qu'appelez-vous par "queue de cochon" sur les photos ?

  • #4
hello
avant de démonter quoi que ce soit, si les conducteurs jaunes ne sont pas différentiés (numéro ou marquage) prends bien soin de les repérer avec du feutre indélébile ;)
ce connecteur est en 2 pièces, le fait de les encliqueter, pousse les conducteurs dans les lyres des contacts
si tu arrive à séparer les 2 pièces, sans les abîmer ni casser les clips de maintien, (c'est presque un miracle) , c'est jouable, sinon, ......... bonne chance

  • #6
omega.067 a dit:
hello
avant de démonter quoi que ce soit, si les conducteurs jaunes ne sont pas différentiés (numéro ou marquage) prends bien soin de les repérer avec du feutre indélébile ;)
ce connecteur est en 2 pièces, le fait de les encliqueter, pousse les conducteurs dans les lyres des contacts
si tu arrive à séparer les 2 pièces, sans les abîmer ni casser les clips de maintien, (c'est presque un miracle) , c'est jouable, sinon, ......... bonne chance
Cliquez pour agrandir...

C'est la première chose que j'ai fait: je les ai numéroté avec une étiquette (dymo) en amont du fil ! ;)

J'avais tenté de l'ouvrir en deux mais le plastique se casse directement.:confused: J'ai donc stoppé cette idée ...

  • #7

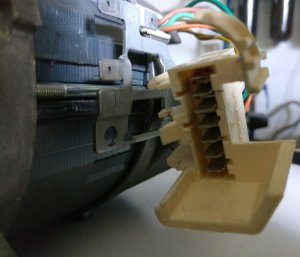

pourrais tu "montrer" l'endroit où se branche ce connecteur ;)

  • #9
ah oui, alors, en dernier recours, au pire, remplacer le connecteur abîmé, par des cosses "fast-on" isolées femelles à sertir

  • #10
omega.067 a dit:
ah oui, alors, en dernier recours, au pire, remplacer le connecteur abîmé, par des cosses "fast-on" isolées femelles à sertir
Cliquez pour agrandir...

Je pensais pouvoir retrouver ce connecteur femelle neuf (en connaissant le nom ou type exact) sur lequel rebrancher tous les fils comme à l'origine.
Si ce n'est pas possible, ta solution est en effet la plus "propre". ;)

  • #11
faut juste voir si la longueur des cosses et le fil qui en sort, ne gènera pas
pour sertir les cosses fast-on, il faut la pince adéquate, sinon, les fils ne sont que "serrés" et source de mauvais contact, surtout si on est en présence de vibrations

  • #12
Il m'était impossible d'effectuer le branchement avec des cosses isolées uniquement étant donné le trop peu d'espace disponible. Je l'ai donc effectué en alternance avec des cosses non isolées.

La machine fonctionne depuis le 12 juillet sans problème (2,5 mois).

Merci à vous deux !;)

  • #13
hello
content d'avoir pu un peu aider ;)
et merci pour le retour d'info :cool:
Michel
