[CONSEILS] Évacuation chute dans doublage ou pas ?

Bonjour à tous,

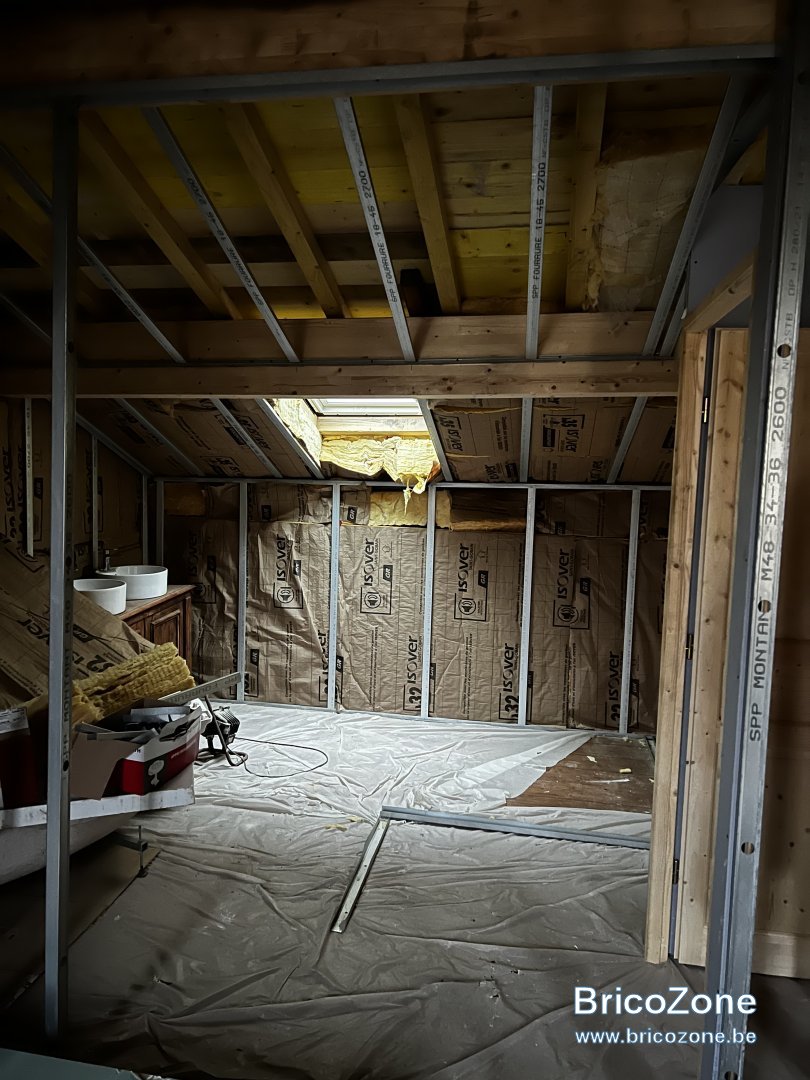

Je suis actuellement en pleine rénovation d'une maison R+1 de 80m2.

J'ai plusieurs petites interrogations :

- Le collecteur de chute mesure 8m et sera enterré dans la dalle, ai-je besoin de mettre un manchon de dilatation au raccord ? (2 * 4m)

- Est-ce qu'il y'a des précautions particulières à prendre lorsque l'on coule la dalle pour enterrer le collecteur ?

- Ai-je besoin de manchon de dilatation ou de culotte avec dilatation pour chaque tuyau / à chaque passage d'étage (voir schéma) ?

- Est-ce possible d'encastrer derrière le placo tout mon réseau d'évacuation ? Ou vaut-il mieux privilégier de l'apparent ou encore un caisson ?

Un énorme merci à tous ceux qui prendront le temps de m'aider !

Dans la dalle, pas de manchon de dilatation.
S'assurer d'une pente de 2% et de l'impossibilité de faire une banane.

Prevoir 2 coude à 45 au pieds de la colonne.
Prevoir un regard d'inspection entre le tuyau horizontal et vertical.

Pour le reste, vous faites comme vous le sentez.

Bonjour,

Les réponses à toutes vos questions avec pleins de choses intéressantes (mise en oeuvre, bonnes pratiques, etc...):

https://www.anjou-connectique.com/media/wysiwyg/PDF/Guide_Raccords_Evacuation_Nicoll.pdf

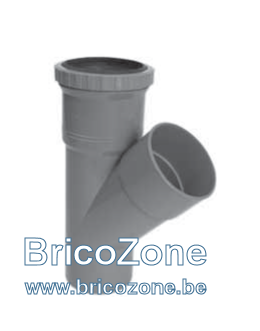

pour les descentes, perso j'ai mis un Y avec manchon de dilatation. J'ai mis sur la branche de droite un regard de visite à visser.

LED3 a dit:

Dans la dalle, pas de manchon de dilatation.
S'assurer d'une pente de 2% et de l'impossibilité de faire une banane.

Prevoir 2 coude à 45 au pieds de la colonne.
Prevoir un regard d'inspection entre le tuyau horizontal et vertical.

Pour le reste, vous faites comme vous le sentez.

Cliquez pour agrandir...

Merci beaucoup pour ces conseils !

Ça ne pose donc pas de problème que ce soit encastré derrière le placo ou en apparent ?

brewer a dit:

Bonjour,

Les réponses à toutes vos questions avec pleins de choses intéressantes (mise en oeuvre, bonnes pratiques, etc...):

https://www.anjou-connectique.com/media/wysiwyg/PDF/Guide_Raccords_Evacuation_Nicoll.pdf

pour les descentes, perso j'ai mis un Y avec manchon de dilatation. J'ai mis sur la branche de droite un regard de visite à visser.Voir la pièce jointe 106769

Cliquez pour agrandir...

Génial, merci pour le document, je vais regarder ça !
