Courant par phase en triphasé 3x230V

Bonjour,

Après pas mal de recherches sur le forum (qui est génial ) je n'ai pas réussi à trouver la réponse à ma question à moins d'avoir pas assez bien chercher et je m'en excuse d'avance.

Ma question:
Dans le cadre d'une installation en 3x230V, quelle est la valeur du courant par phase si on connecte 3 radiateurs d'une puissance de disons 3000W chacun? Sachant que les trois radiateurs sont équitablement répartis sur le réseau (1er radiateur entre L1-L2, 2ème entre L2-L3, 3ème entre L1-L3).

Ceci est bien sûr un exemple mais je me demandais quel calibre de disjoncteur serait le plus approprié pour protéger les 3 circuits spécialisés.

Merci d'avance pour vos réponses!

si je dis pas trop de conneries :

Si un seul allumé, 3000 W en 230V entre L1 et L2 par exemple, ça tire 3000/230 = 13A

Si tous les 3 allumés, on a l'équivalent d'un récepteur triphasé équilibré de 9000W. Avec P= UI rac(3)
=> I1 = I2 = I3= 9000/(230x1,7) = 22,6 A

Si deux allumés, par exemple entre L1L2 et L2L3, on aura dans la ligne commune L2, 2x13 = 26 A

Merci pour votre réponse!

Oui j'étais arrivé à la même conclusion.

Mais du coup des disjoncteurs de 25A pour ces circuits seraient plus adaptés si l'installation est en 3x230V? Sachant qu'il faudrait passer à une section de câble supérieur à 2.5mm².

Et par conséquent dans le cas d'une installation monophasé avec toujours mes 3 radiateurs, 3 disjoncteurs de 16A suffiraient contrairement à une installation en 3x230V qui demanderait des disjoncteurs de plus gros calibre?

Il faut voir aussi l'ampérage disponible sur votre installation pour voir si vous pouvez tout faire fonctionner en même temps.
Sur un compteur mono, si vous allumez les trois en même temps, vous aller tirer 3x13 = 39 A...

Il vous faut 3 circuits différents.
Un sur L1-L2, un autre sur L2-L3 et le dernier par L3-L1.
Tous les 3 en circuit dédié 16A ou 20A en 2.5².

Par circuit vous aurez 13A, ne vous tracassez pas du reste (si le compteur est assez puissant)

Oui tu as raison Raga, il faut bien évidemment que le compteur puisse délivrer une telle puissance.
Dans le cas où le radiateur entre L1L3 est éteint et seuls 2 radiateurs sont actifs, le courant dans la ligne commune L2 ne devrait pas être inférieur à 26A? N'y a-t-il pas un déphasage entre les courants à prendre en compte?

Quel est le calibre du disjoncteur de branchement ?
Il n'y a pas de déphasage pour des résistances, mais bien pour des circuits selfiques ou capacitifs.

Disons que c'est juste un exemple théorique et supposons que le calibre du disjoncteur de branchement est suffisamment élevée (genre 30A par phase).

J'ai parcouru plusieurs fois le forum et habituellement le monophasé est assez simple à dimensionner mais en triphasé 3x230V je suis un peu confus

Classiquement en monophasé, 3 disjoncteurs de 16A câblés en 2.5mm^2 c'est suffisant pour 3 radiateurs de 3000W, mais en 3x230V? 3 disjoncteurs de 16A seraient aussi suffisants ? Quelle serait l'intensité du courant par phase ? Le radiateur n'est t-il pas branché entre deux phases de fréquence 50Hz et déphasés de 120° pour obtenir 230V entre phase ? Et par conséquent le courant serait en phase avec la tension entre phases ?

En résumé, quelle serait l'intensité du courant dans chaque phase si on a 1, 2 ou 3 radiateurs connectés ?

Je sais que mes questions peuvent paraître un peu bêtes ou inutiles pour certains, mais j'ai juste du mal à calculer le bon calibre du disjoncteur en 3x230V afin de ne pas mettre bêtement le disjoncteur maximal autorisé par le RGIE.

Bakaquy a dit:

Classiquement en monophasé, 3 disjoncteurs de 16A câblés en 2.5mm^2 c'est suffisant pour 3 radiateurs de 3000W, mais en 3x230V? 3 disjoncteurs de 16A seraient aussi suffisants ?

Cliquez pour agrandir...

Oui un disjoncteur de 16A pour chaque radiateur mono 230V/3000W sera suffisant que ce soit avec un compteur en mono ou tri. Aucun d'eux ne sautera. Ce sera en amont, sur le disjoncteur principal que ça risque de sauter si pas prévu assez d'ampérage.

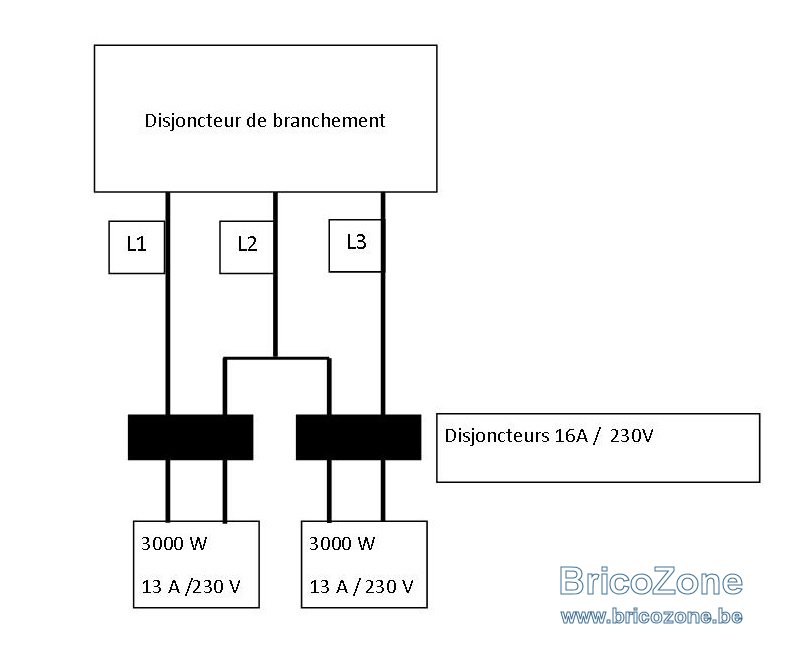

Voici un petit dessin valant mieux qu'on long discours avec 2 radiateurs branchés entre L1-2 et L2-3, on voit tout de suite que chaque disj. de 16A n'aura aucun souci mais que L2 devra encaisser +/- 26 A et que donc le disj. de branchement devra pouvoir l'admettre.

Bakaquy a dit:

Le radiateur n'est t-il pas branché entre deux phases de fréquence 50Hz et déphasés de 120° pour obtenir 230V entre phase ? Et par conséquent le courant serait en phase avec la tension entre phases ?

Cliquez pour agrandir...

Les phases L1-2-3 sont effectivement déphasées de 120°. Par contre les intensités et tensions ne sont pas déphasées entre elles pour une charge résistive (comme dit par Cory).
Avec deux radiateurs branchés, le déphasage de 120° fera que l'on aura pas tout à fait 26A au maximum mais quelque part entre 22 et 26 A. Le disjoncteur principal doit donc tenir plus de 20A de toute façon.

En résumé, pour pouvoir faire fonctionner les 3 radiateurs simultanément:

- Pour une distribution mono 230V : il faut un disjoncteur principal (compteur) de plus de 39A
- Pour une distribution tri 230V, avec les radiateurs distribués entre L1-2 / L2-3 / L3-1, il il faut un disjoncteur principal (compteur) de plus de 23A

Dans les deux cas, chaque radiateur aura son disjoncteur individuel de 16A minimum.

Ah oui je comprends mieux ma confusion maintenant, merci beaucoup pour vos explications !

En résumé, en triphasé la section des conducteurs et le calibre des disjoncteurs peuvent être plus faible qu'en mono.
