Passage de 3x230V à 3x400V+N

Bonjour à tous,

Suite à l'achat d'une pompe à chaleur, j'ai demandé un renforcement de mon compteur car je suis actuellement limité à 3x230V 25A.
J'habite en Flandre et Fluvius me propose de passer à du 3x400V+N 25A. D'u point de vue de la puissance, je pense que ça devrait être suffisant.
Mais je pose deux questions : 1. comment modifier le cablage de mes tableaux et 2. dans quel ordre faire les choses

Pour 1., je possède 1 tableau principal relié au compteur qui dispatche les 3 phases dans 4 tableaux secondaires (j'ai une grande maison, et comme tout est en domotique, je ne voulais pas tirer des dizaines de km de cables)

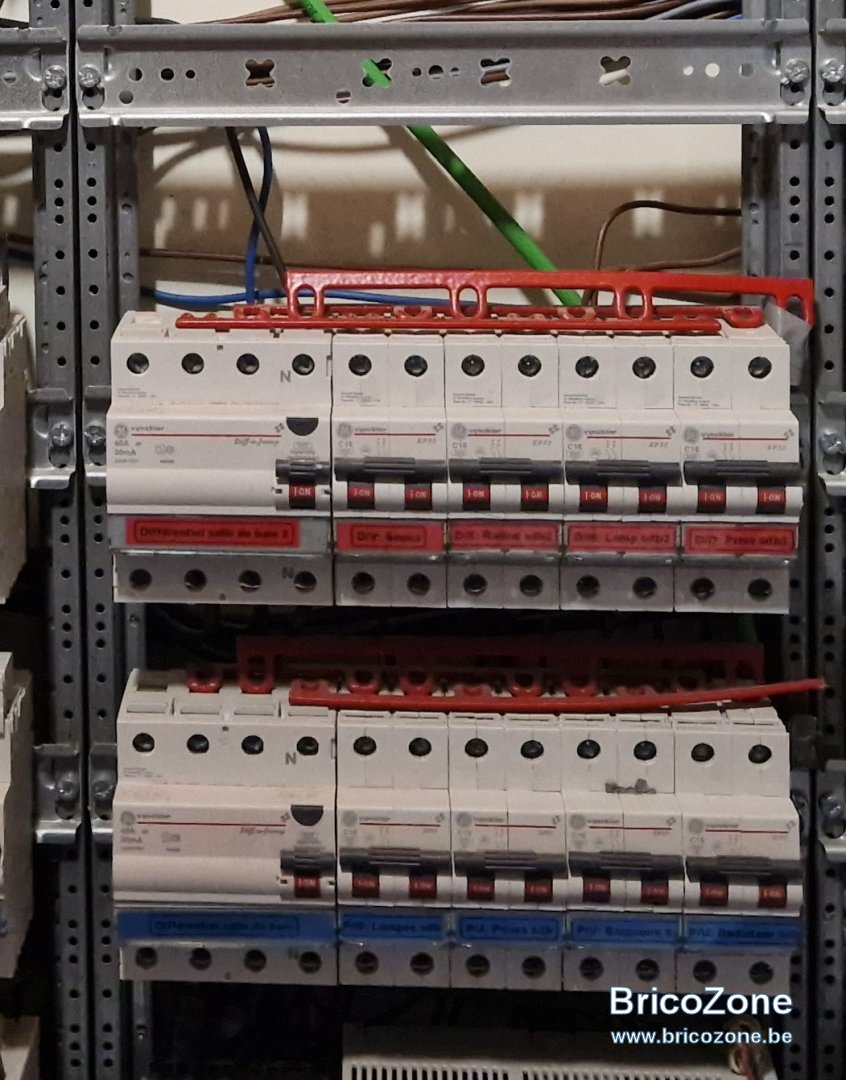

Tous mes tableaux secondaires sont câblés de la façon suivante (voir photo): un différentiel 30mA ou 300mA en tête de pont d'un certain nombre de disjoncteurs, relié par un peigne triphasé L1-L2-L3.
J'imagine que je ne peux pas garder le cablage ainsi en passant à 3x400V+N.
D'abord, il faut que je rende mes tableaux compatibles avec la révision du RGIE : beaucoup de circuits prises et lampes sont derrière un diff 300mA alors qu'ils devraienbt être derrière un 30 mA, et je ne respecte pas la limite du nombre de circuits derrière un diff 30mA
Je vois deux options :
Option 1. Changer toutes les peignes pour des peignes L1-L2-L3-N-L1-N-L2-N etc
Option 2. Ou bien passer chaque ligne en monophasée, c'est à dire changer mes différentiels 30mA par des différentiels monophasés, mettre des peignes monophasés L1-L2-L1-L2 et répartir les phases sur les différentes lignes. Comme je devrais avoir 8 différentiels 30mA dans mon installation (!), je ne pourrais équilibrer les phases facilement. J'ai lu dans certains forums qui certains trouvaient cette solution 'bricolo' mais, elle me parait néanmoins propre et conforme au RGIE
Que me conseillez-vous ?

Pour 2., dans quel ordre procéder ?
J'ai compris qu'un renforcement implique une vérification de comformité. Est-elle faite avant le renforcement ? Ou bien après ?
Concrètement, si je choisi l'option 1, je ne peux pas changer mes tableaux avant le renforcement, puisque je n'aurai encore que 3 phases sans neutre. Il faut que je le fasse une fois que Fluvius me mets à disposition du 300V+N mais j'aurais alors beaucoup de travail pour tout changer avant de pouvoir relancer le courant dans ma maison (habitée bien sûr). Est-ce qu'il y a une autre solution ?

Voilà mes reflexions. J'imagine que certains d'entre vous sont déjà passé par là et je serai preneur d'un retour d'expérience.

Merci beaucoup d'avance !

Le plus simple, si tu n'as que des disjoncteur/différentiels tetrapolaire en entrée, c'est d'y arriver avec l'intégralité du réseau et de changer les peignes.

Attention aux potentiels disjoncteur en triphasé.

Bien sûr, en 3x400N, couleur du neutre de tous les circuits est obligatoirement bleu. Et celui-ci doit arriver partout.

Merci @Wark et @supertoto, j'aime bien le solution que vous proposez.
@supertoto
Peux-tu m'expliquer plus clairement comment cabler l'arrivée des tableaux cablés en 3x400V+N avec du triphasé 3x230V ?

Qu'en est-t il de l'ordonnancement des travaux au moment du renforcement, faut-il que les tableaux soient en confirmité avant renforcement ou après ?

Un grand merci à tous d'avance,
/Papatte

Faire arriver des 5G mais isoler le neutre sans le brancher.

La réception est un préalable à toute intervention du GRD.

Voir le #3 pour la réalisation pratique pour ne pas être dans le noir

Merci à tous,

FInalement, Fluvius m'a recontacté en m'annonçant qu'il n'est pas possible de renforcer mon compteur avec du 3x400V+N avant 6 mois et me propose donc de le renforcer avec du 3x230V 50A, ce qui m'arrange car cela fait moins de changement dans mes tableaux.
Je souhaiterai mettre mes tableaux en conformité avec le nouveau RGIE, c'est à dire ajouter des différentiels 30mA devant tous mes circuits prise et lampe en limitant le nombre de circuit par différents à 8.

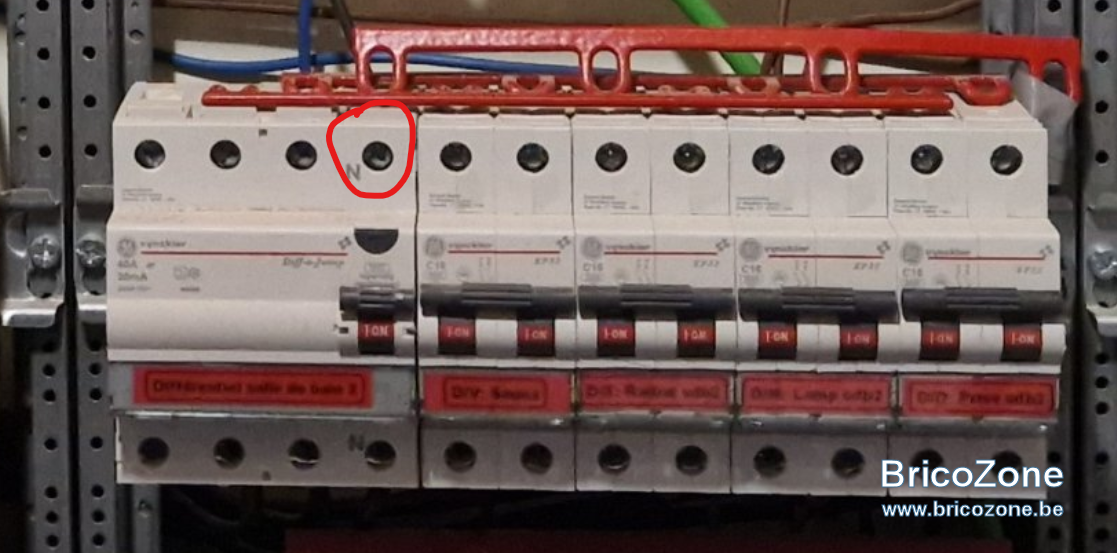

En regardant la façon dont mes différentiels sont cablés, je me rends compte qu'il y a un problème, une des phases est connectée sur un 'Neutre' (voir photo). Comment devrais-je cabler ces différentiels dans mon installation 3x230V sans neutre tout en continuant à utiliser des peignes ?



Un grand merci d'avance à la communauté !

Ça ne change rien. Le neutre est juste câblé pour permettre au bouton test de fonctionner.

Merci @Wark,

Quelle est la meilleure manière de placer le peigne ?
1. Faut-il mettre du chaterton sur la dernière dent comme actuellement ?
2. Est-il préferable de le couper (mais alors, comment protéger la partie coupée ?
3. Faut-il décaller le peigne pour que 4 dents soient insérées dans le différentiel tetrapolaire ?

Merci d'avance !
/Papatte

Ca dépend de l'arrivée dessous. Mais le montage semble bon sauf effectivement pour le peigne qui dépasse.

Je ne sais pas comment les vôtres peuvent être protégés. Les liens disposent de caches en plastique au bout et sur les dents non utilisées.

Vous pouvez décaler les peignes vers la gauche, ça ne change rien...
