Création pergola

Bonjour @fradeco

Je souhaite construire une pergola de dimension 6mX4m
J'envisage d'utiliser:
- 2 poteaux en 15x15
- 2 poutres de 40x180 longueur 6m, qui pincent les poteaux pour le sommier
- 7 solives de 40x180 longueur 4m, fixées à la façade par des étriers à âme intérieure (donc sans utiliser une poutre pour la muralière pour l'esthétique) espacées de 1m en vue d'une toiture en polycarbonate avec des plaques de dimension 1mx4m

Le bois utilisé sera du douglas. Pensez-vous que les sections de bois sont correctes ? Ce projet est-il réalisable avec seulement 2 poteaux ?

Merci par avance !!

@francis31 bonjour,

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

STRUCTURE DE PERGOLA ET D'AUVENT EN BOIS

Si on considère une charge de 116.7 kg/m² dont 110 kg/m² de charges occasionnelles temporaires neige, vent, ou 1 homme + kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement polycarbonate ép. 22 mm = 1.5 kg/m²
• Poids propres des solives de résineux autoclave = 5.2 kg/m²

Dans cette hypothèse, pour une classe de service 2 (Extérieur abrité) il faudrait mettre en œuvre pour une portée maximum de 3.65 m des solives de résineux de classe C 24 d'une section minimum de 63 x 173 mm espacées de maximum 106 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 soit 3.650 /350 = 10.4 mm
Déformation = flèche instantanée sous l’effet le la charge globale = 10.3 mm

Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.82 m

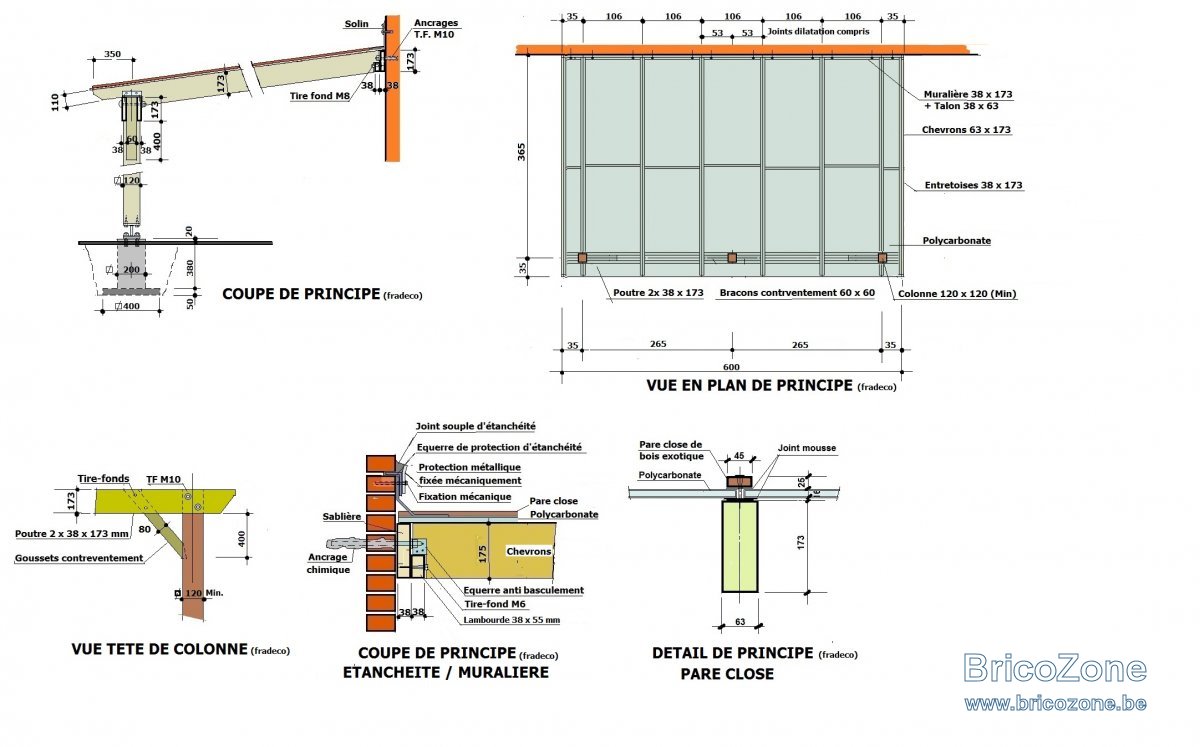

Pour la suite voir plan ci-après:

Pour l'étanchéité du projet, je pense qu'il serait préférable de placer une Muralière plus de rigidité à l'appuis.

Bonne réflexion
