Demande d'aide - Interrupteur Connecté sur va et vient Niko

Bonjour,

J'espère que vous allez bien et vous remercie par avance pour votre aide et le temps passé à lire ma demande d'aide.

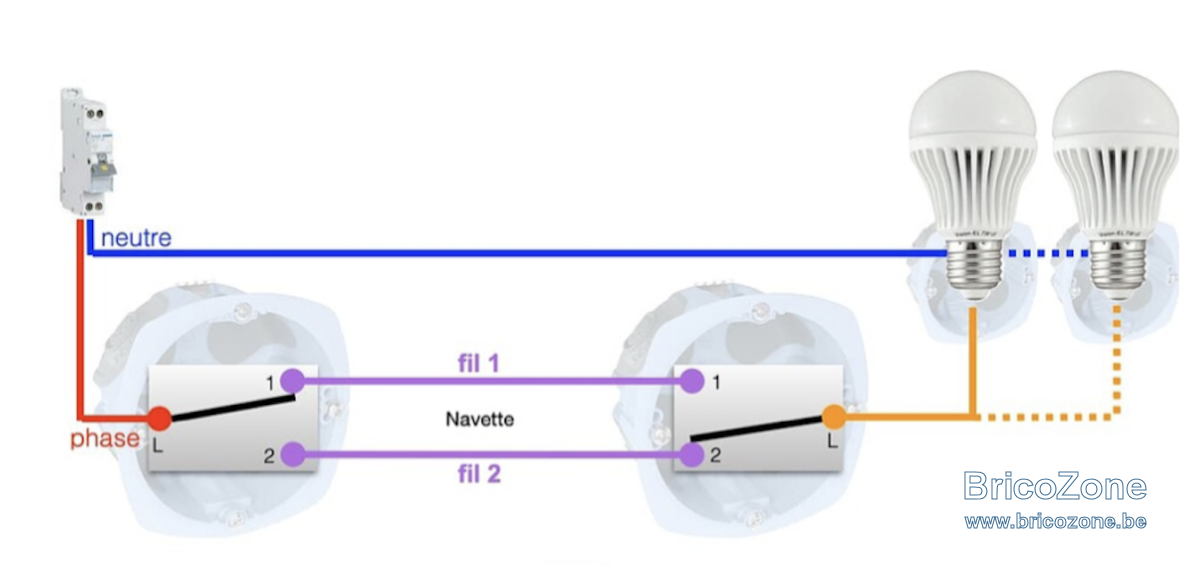

Je souhaiterais pouvoir connecter mes lampes led du salon (12 spots Led GU10 8,5W) reliés en parallèle sur deux va et vient câblés selon le schéma.

Dans la boîte d'encastrement, j'ai bien un neutre disponible passant derrière chaque interrupteur sans y être connecté, sans certitude de savoir quel neutre correspond aux lampes.

J'ai deux problématiques à résoudre en une installation :

1/ J'aimerais pouvoir allumer, éteindre et pouvoir dimmer les lampes (en remplaçant les spots par des dimmables), de façon physique ou en remplaçant via un poussoir ou interrupteur, en gardant deux endroits où l'on peut allumer / éteindre / dimmer l'ensemble.
2/ Il faudrait que cette solution soit connectable sur HomeKit.

Avez-vous des idées? Références? Idéalement une aide au câblage? Je ne peux pas retirer de câble supplémentaire.

Merci beaucoup!

Salut ! Merci pour le schéma très clair pour tous !*
Comme toutes tes lampes sont en parallèle, c'est du tout ou rien que tu pourras faire à condition que les ampoules et le transfo acceptent le rhéostat ! Faudra changer le câblage si tu veux avoir la maîtrise différente de certaines lampes ! Hum ! Ciao.
ps: tant que tu y es, tu peux nous refiler le même schéma avec 3 interrupteurs/inverseurs. Merci.

Bonjour, le schéma est repris de domo-malin.
Les leds sont en 220V, sans transfo et l'idée est de tout dimmer ou tout éteindre/allumer d'un coup.
Ce qu'il me faut c'est une idée des branchements et du matériel vu les contraintes mentionnées.

Bête question les led sont dimmables ?

Si oui, comment ? Par variation de tension d’alimentation ?

Certaines sont commandée par des séquences on/off aussi

Si vous avez une référence, ce serait bien.

Le module va dépendre de la réponse.

Bonjour,

Merci déjà pour vos réactions.

Actuellement les leds ne sont pas dimmables et son simplement en parallèle sur du 1.5mm2.

Remplacer les Leds n’est pas un problème.

à vous lire

Martin

Oui d’accord, c’est déjà une clarification.

Cependant varier une led n’est pas aussi simple d’un point de vue électrique qu’une lampe à filament ou une hallogene. Er donc à chaque technologie de variation son module.

Quelques exemples

Triac
Pwm
Dali
0-10 volts

Bien entendu ils ne sont pas compatibles entre eux, ce serait trop simple (et trop traditionnel )

Donc avant toute chose il faut déterminer le type de lampe à installer, déjà Dali et 0-10 sont hors circuit car ils ont besoin de 2 fils de commande supplémentaires (quoiqu’il soit néanmoins possible de mettre du dali sur 2 fils, malgré ce que les experts électriciens m’ont dit, en tout cas chez moi ça fonctionne, mais j’ai triché).

En ça qui concerne un module qui répond aux prerequis:
Double commande
On/Off
Homekit

Les modules shelly sont pas mal, homekit via wifi et matter (via thread ou wifi). Assez bien d’après mon expérience personnelle.

Désolé pour l’usage de la langue volapük, mais le domaine de la domotique n’est pas aussi simple que les vendeurs le voudraient.

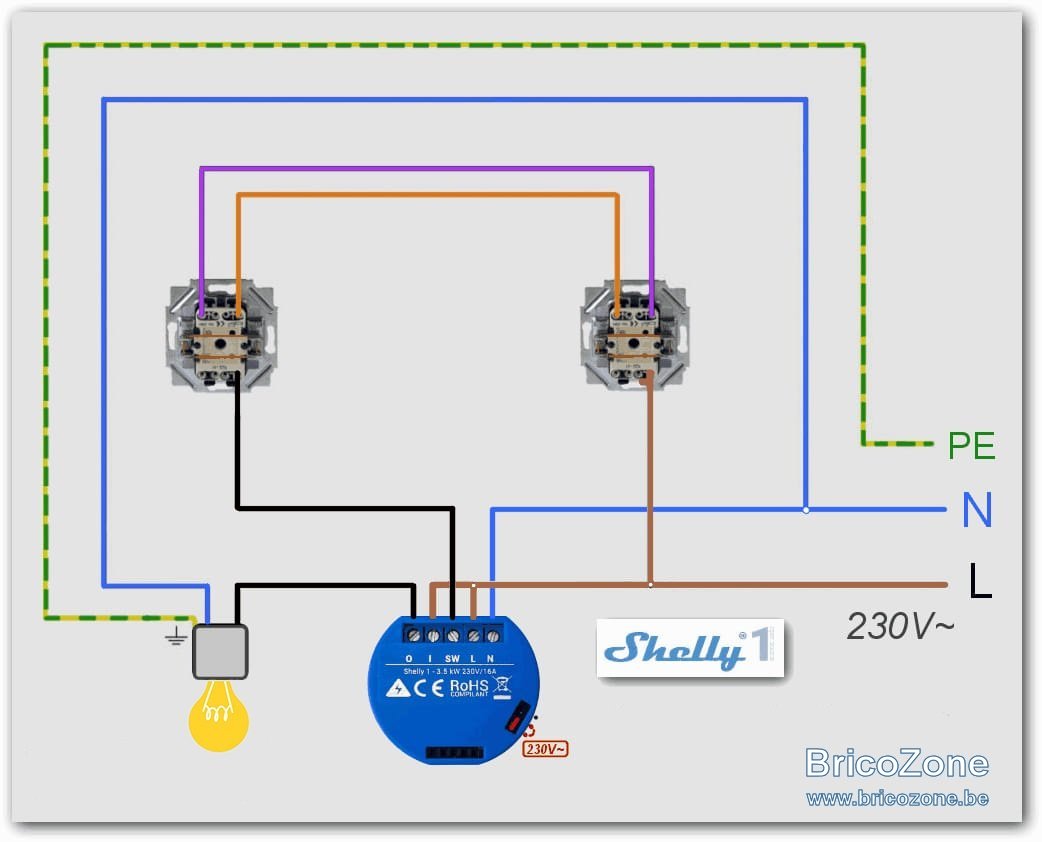

J’ai déjà pondu un schéma pour le même genre d’installation, je vais farfouiller pour retrouver ça sinon ce n’est pas bien compliqué.

Les shelly existent aussi en variateur mais je dois voir la commande sur inverseurs.

Un truc de genre shelly 1pm, une entrée une sortie, sans variateur, pour ça il faut penser plus fort …
