Déterminer la valeur d'un condensateur d'un moteur de pompe

ppa

• 18 Avril 2022

• #1

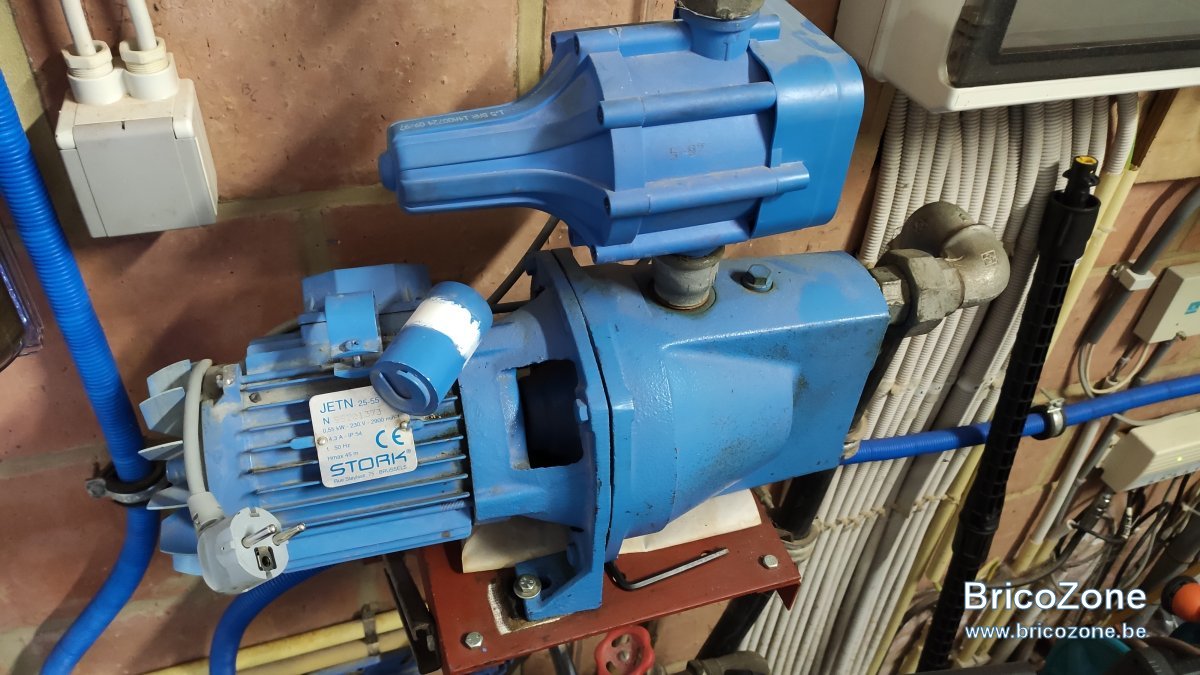

Bonjour à tous, j'ai le condensateur du moteur de ma pompe d'eau de pluie qui est mort. C'est panne classique : si j'aide manuellement le moteur à démarrer, il repart sinon il fait un bruit sourd et reste à l'arrêt.
Le soucis est que chez STORK, ils ont peint la pompe en bleu et les infos sur le condensateur sont illisibles.
Comment déterminer ça ?

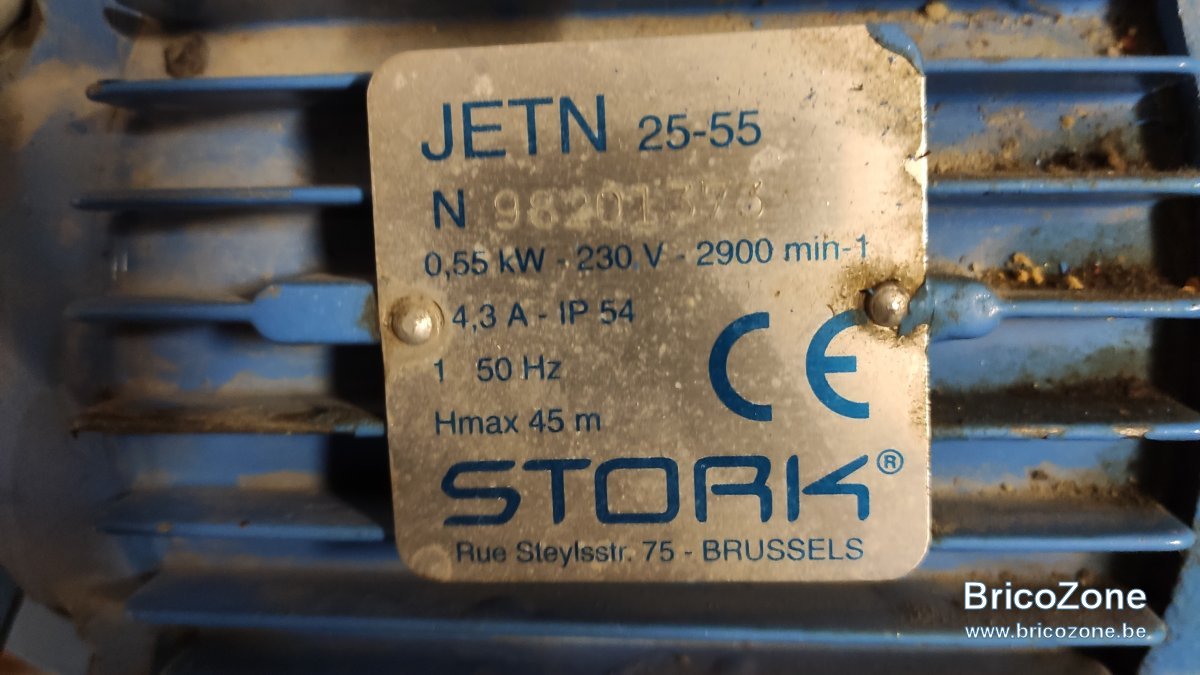

Les infos sur le moteurs sont :
Stork JETN 25-55
0,55kW - 230V - 2900 min-1 4,3A - ip54 50Hz
Le prix d'un condensateur est nettement moins cher qu'une pompe complète.
Merci d'avance



kenny82

• 18 Avril 2022

• #2

Se rapprocher d une personne qui refait des bobinages moteur ils auront l expérience pour le dire
Sinon faire des magasins pour trouver un moteur de memes caractéristiques et regarder alors le condo



Fgalette

• 18 Avril 2022

• #3

Bonjour,
Je ne sais pas d'où vous êtes, mais si vous envoyez ou téléphonez chez Vangeel à Marcinelles par exemple ile vous disent cela de suite, peut être leur envoyer une photo.
Y a pas plus pro qu'eux.
https://www.vangeel-electrical.com/



BG1000

• 18 Avril 2022

• #4

https://jadengineer.com/calcul-capacite-condensateur-moteur-en-ligne/



ppa

• 18 Avril 2022

• #5

Les calculateurs en ligne, il y en a plusieurs et tous donnent des valeurs de condo en uF différents. Du coup, j'ignore si il y a une marge importante autorisée. Si la valeurs exacte serait 60uf, que se passerait-il si j'en met un de 40 ou 80 uF ?



BG1000

• 18 Avril 2022

• #6

Je dirais que le moteur tourne dans l'autre sens.....
Le condo crée un déphasage et donc un champs déphasé qui fait tourner le moteur, Si ce champs dépasse 360°/(2 x nombre pôles) le déphasage est de l'autre coté ...
Il faut créer un champs tournant et le rotor court après ce champs tournant

Mais bon c'est il y a trop longtemps



ppa

• 18 Avril 2022

• #7

Ok merci, d'où l'intérêt de retrouver la bonne valeur du condensateur.



Da05

• 18 Avril 2022

• #8

BG1000 a dit:

Je dirais que le moteur tourne dans l'autre sens.....
Le condo crée un déphasage et donc un champs déphasé qui fait tourner le moteur, Si ce champs dépasse 360°/(2 x nombre pôles) le déphasage est de l'autre coté ...
Il faut créer un champs tournant et le rotor court après ce champs tournant

Mais bon c'est il y a trop longtemps

Cliquez pour agrandir...

Heu un condensateur trop grand ne va pas faire tourner le moteur à l’envers…

si trop petit, il démarre pas
Si trop grand, ben il fonctionne….
En gros c’est comme une batterie (si on enlève le côté déphasage…), le bobinage du moteur prendra que l’énergie qu’il a besoin pour démarrer.



ppa

• 19 Avril 2022

• #9

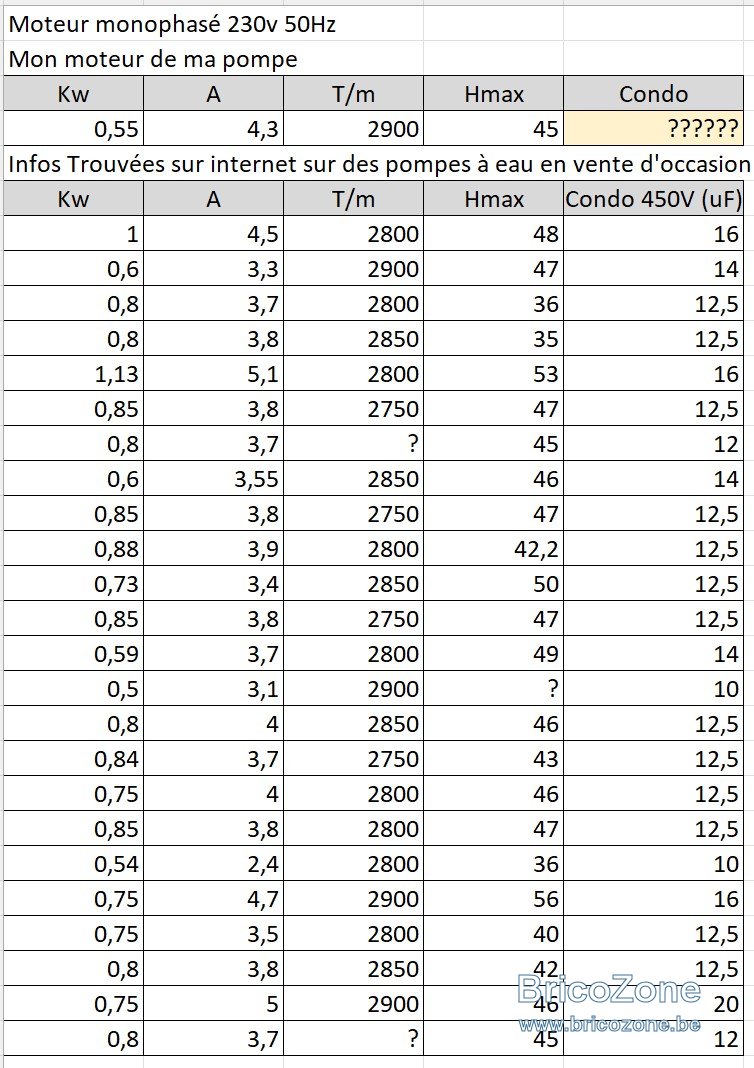

Bon, un peu dans une impasse, je me suis livré à un inventaire des informations sur les moteurs des pompes à eau (ou groupe hydrophore). C'est facile en parcourant les sites de ventes de seconde main (photos).
J'ai ciblé uniquement des moteurs monophasés en 230V 50Hz de toute marque et toute génération.
Du coup, une information est constatée et semble valable pour toutes les informations récoltées : plus la puissance du moteur (KW) et les ampères(A) sur la plaque signalétique augmentent, plus la valeur du condensateur augmente aussi. On démarre à 10uF pour les petits moteurs, 12.5uF pour les moteurs de 800W environ et jusque 20uF pour les moteur dépassant 1kW. Si j'essaie de tirer une tendance avec les valeurs de mon moteur (kW et A), il me faudrait un condensateur entre 12 et 14 uF
Si vous avez une remarque par rapport à cela, elle est la bienvenue car j'avoue que ce cette méthode est contestable mais en l'absence de toute solution...



brewer

• 19 Avril 2022

• #10

Juste une petite suggestion si je peux me permettre. Essayez de créer plutôt un poste dans la rubrique électricité. Vous aurez plus de chances d'avoir une réponse via les électriciens pro (retraités ou non) du forum.



ppa

• 19 Avril 2022

• #11

Oui, excellente remarque. Je vais recréer un poste dans la section électricité.
